3.5.2 Raccordement du module Ethernet

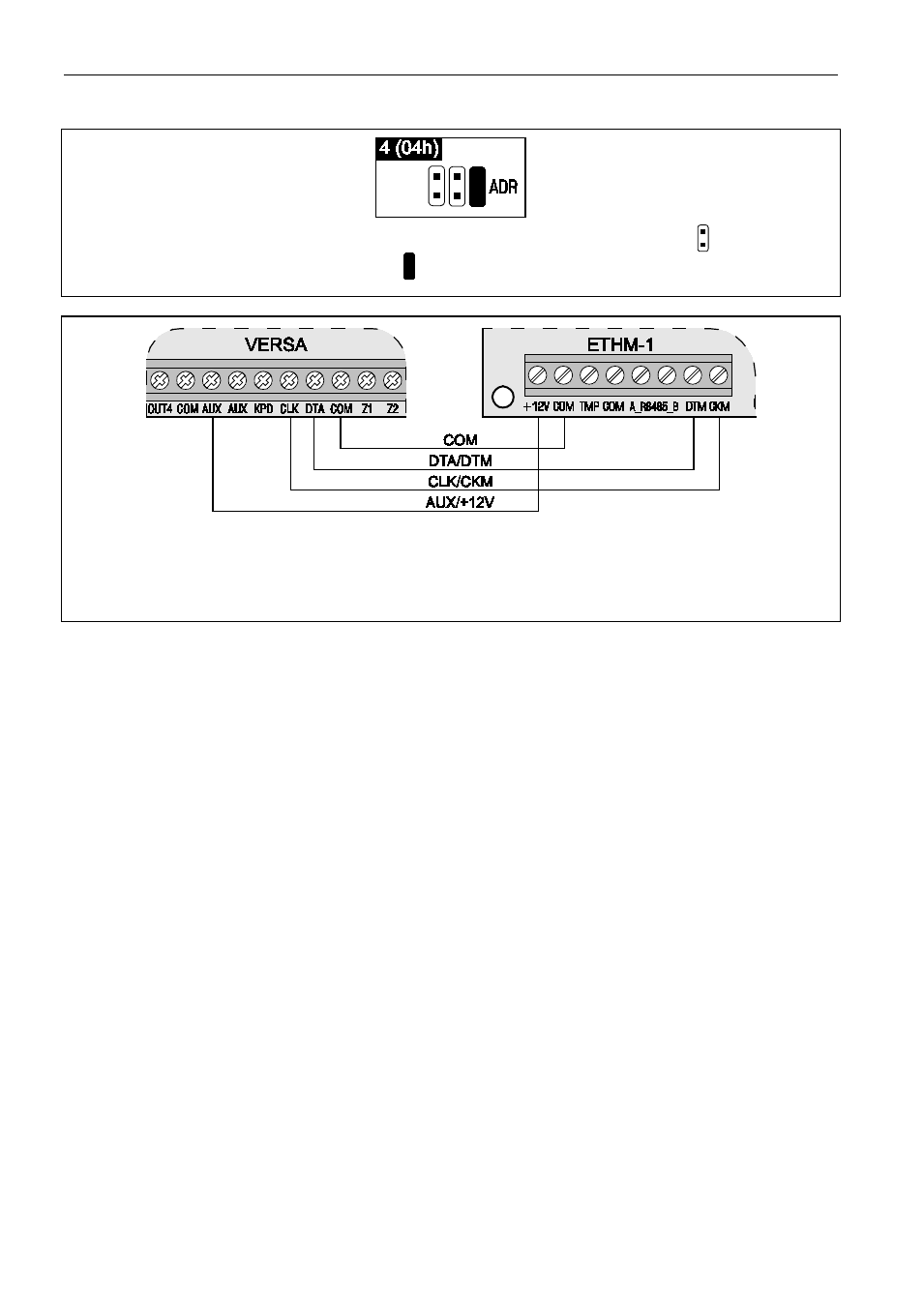

Fig. 11. Mode de programmation de l’adresse dans le module ETHM-1. – broches
ouvertes. – broches fermées.
Fig. 12. Mode de connexion du module ETHM-1. Pour programmer la centrale à distance via
le réseau Ethernet, connecter aussi le port RS-232 du module ETHM-1 (prise de type PIN-5)
au port RS-232 (TTL) de la centrale (prise de type RJ) au moyen du câble PIN5/RJ-TTL
fabriqué par SATEL.
Un module Ethernet (version 1.04 ou plus récente du logiciel) peut être installé dans
le système. Le système d'alarme dans lequel le module Ethernet est installé peut être
contrôlé et programmé à distance à l'aide du réseau Ethernet (TCP/IP).
L’adresse 4 (04h) doit être programmée dans le module, cela signifie que le clavier avec
l’adresse 4 ne peut pas être relié à la centrale.
3.5.3 Raccordement du module INT-TXM
Une interface de télésurveillance INT-TXM qui permettra de raccorder l'émetteur
de télésurveillance radio (format ESPRIT) à la centrale peut être installée dans le système.
Le cavalier doit être retiré des broches J1, mais le clavier avec l’adresse 5 ne peut pas être
relié à la centrale. Après identification, l'adresse 5 (05h) sera affectée au module.
3.5.4 Raccordement du module d'extension de la gestion des télécommandes
433 MHz
Un module d’extension INT-RX ou INT-RX-S peut être raccordé à la centrale. Il permet
d’attribuer aux utilisateurs des télécommandes 433 MHz (jusqu’à 30 télécommandes –
aucune télécommande ne peut être attribuée à l’installateur). L’adresse 7 (07h) doit être
réglée dans le module – interrupteurs 1-3 en position ON, autres en position OFF.
Note : Si le module d’extension INT-RX / INT-RX-S est raccordé à la centrale, l’installation
du contrôleur VERSA-MCU n’est pas possible.
