SATEL VERSA 13

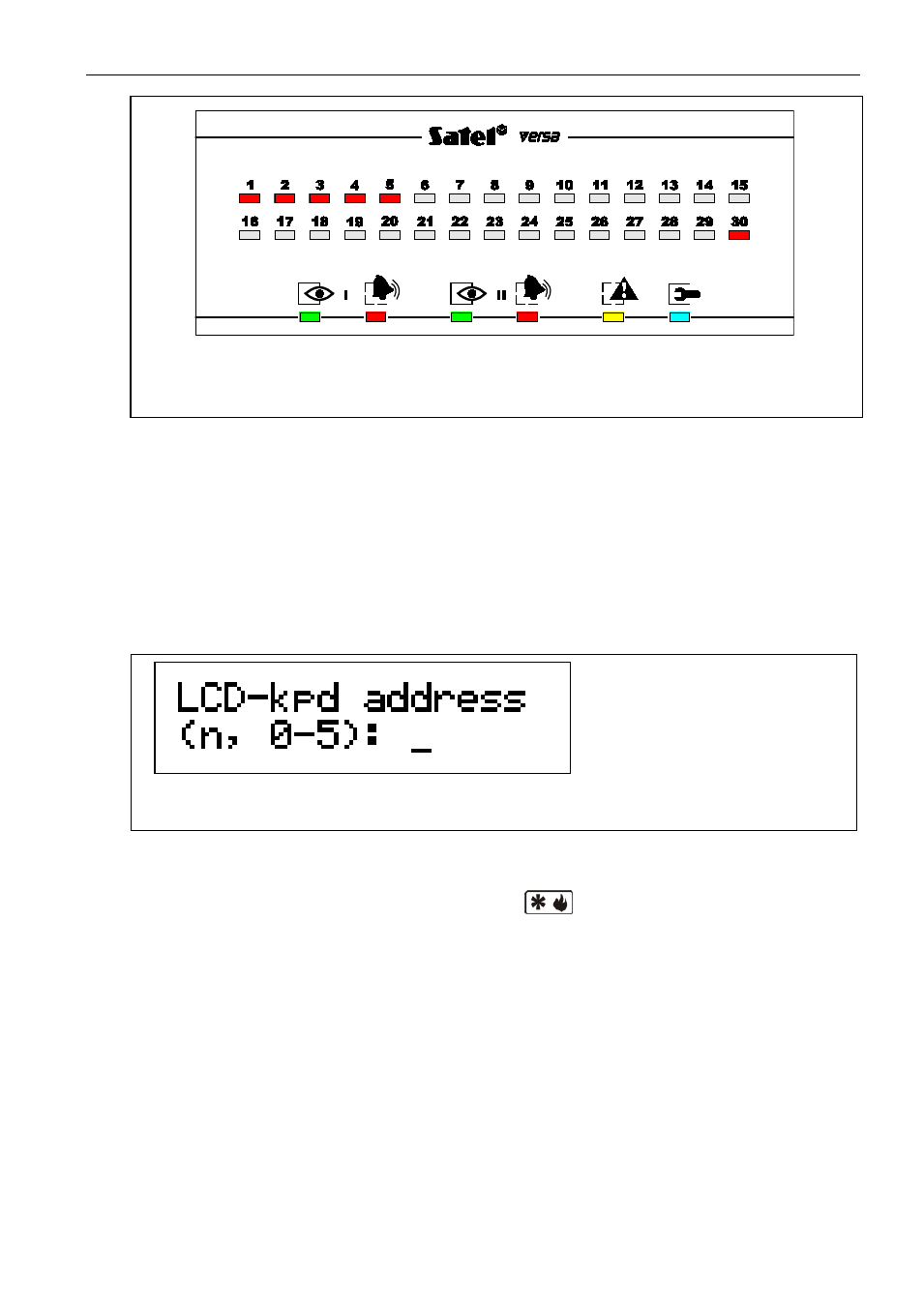

Fig. 9. Programmation d'adresse du clavier LED. Les voyants avec les chiffres de 1 à 5
et 30 sont utilisés à la présentation de l'adresse (30 – pour l'adresse 0). Celui
qui correspond à l'adresse actuelle, clignote vite, et les autres luisent.
Programmation d'adresse du clavier sans entrer dans le mode de service
1. Débrancher l'alimentation du clavier (KPD) et les câbles de signal CLK et DTA.
2. Mettre en court-circuit les bornes CLK et DTA du clavier.
3. Activer l'alimentation du clavier (KPD).
4. Tous les voyants avec des icônes commenceront à clignoter. Dans le clavier LCD,
sur l'afficheur, le message présenté sur la figure 10 apparaîtra. Dans le clavier LED
le voyant convenable à l'adresse actuelle commencera à clignoter rapidement
(le voyant avec le chiffre 30 pour l'adresse 0 ; le voyant avec le chiffre 1 pour
l'adresse 1; le voyant avec le chiffre 2 pour l'adresse 2 etc. – voir la fig. 9).
Fig. 10. Programmation d'adresse du clavier LCD sans possibilité d'entrer dans
le mode de service.
5. Appuyer sur la touche avec le chiffre correspondant à la nouvelle adresse. Le clavier
confirmera la réalisation de cette fonction par quatre sons courts et un son long.
En cas de besoin, appuyer sur la touche
donne la possibilité de changer
l'adresse saisie (le redémarrage du clavier aura lieu et le retour à l'état décrit dans
le point 4).
6. Débrancher l'alimentation du clavier (KPD).
7. Ouvrir les bornes CLK et DTA du clavier.
8. Connecter le clavier à la centrale dans les règles de l'art.
n=0...5, adresse du clavier LCD
actuellement réglée
