28 Notice installateur SATEL
4
5
TXD
COM
DSR
1 5 6
2 RXD
COM
DTR

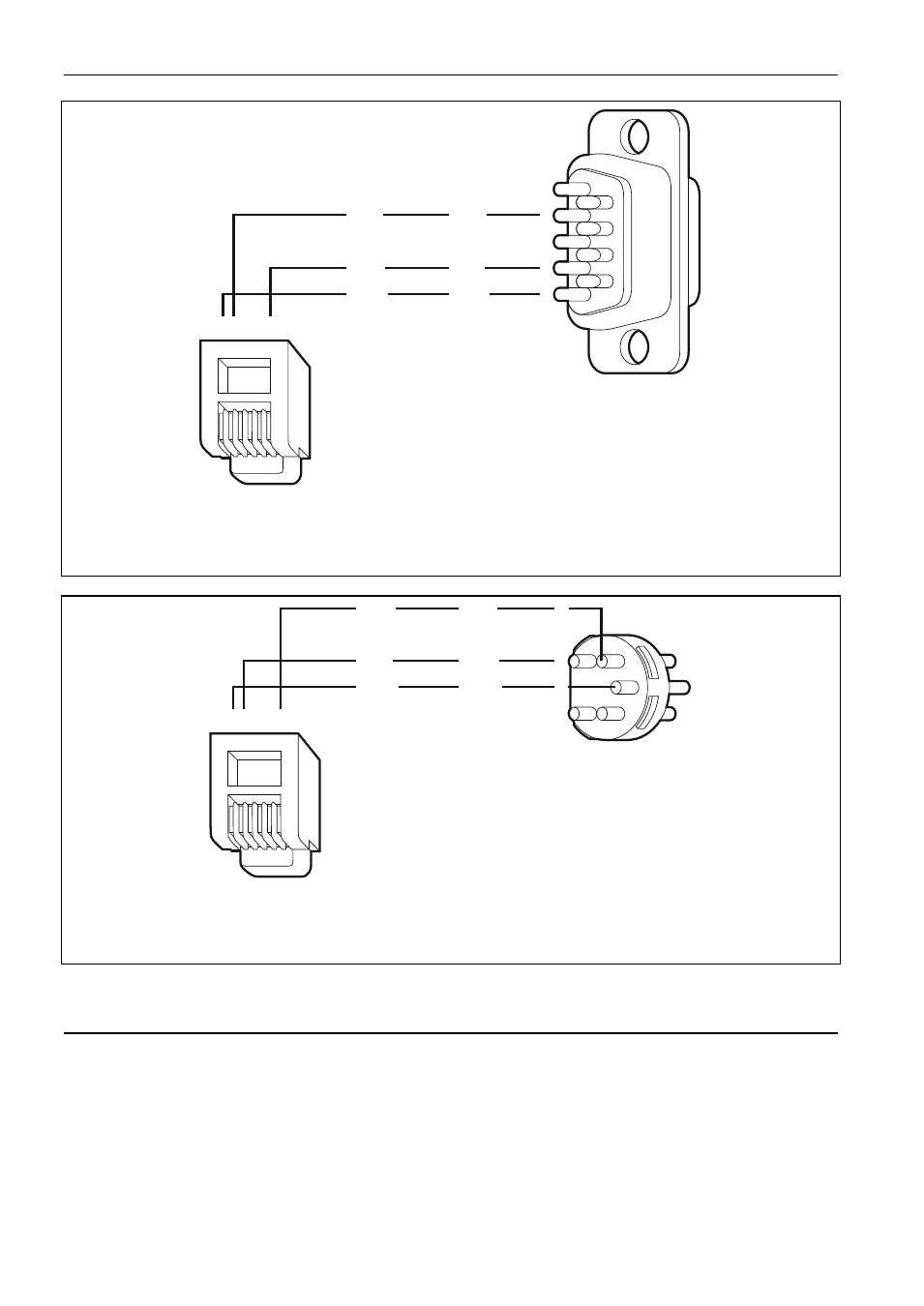

Fig. 17. Mode de raccordement de l'imprimante à l'aide de la fiche 5-pin DIN (vue de côté
des points de soudure). Le connecteur RJ raccordé à la prise sur la carte principale
de la centrale à gauche.
TXD
COM
DSR
1 5 6
RXD
COM
DTR
1
2
3
Fig. 18. Mode de raccordement de l'imprimante à l'aide de la fiche 5-pin DIN (vue de côté
des points de soudure). Le connecteur RJ raccordé à la prise sur la carte principale
de la centrale à gauche.
6. Numérotation de zones et de sorties dans le système
Les numéros sont attribués automatiquement aux zones et sorties :
• les zones et les sorties filaires sur la carte de la centrale portent les numéros de 1 à 16.
• les numéros des zones dans les claviers sont déterminés au cours de la procédure
d’identification des claviers sur la base de l’adresse du clavier (voir : chapitre
N
UMEROTATION DE ZONES DANS LES CLAVIERS p. 15).
• les numéros des zones et des sorties dans les modules d’extension et le contrôleur
ACU-100 / ACU-250 sont déterminés au cours de la procédure d’identification modules
d’extension. La numérotation est établie en fonction de l’adresse du module d’extension
