26 Notice installateur SATEL

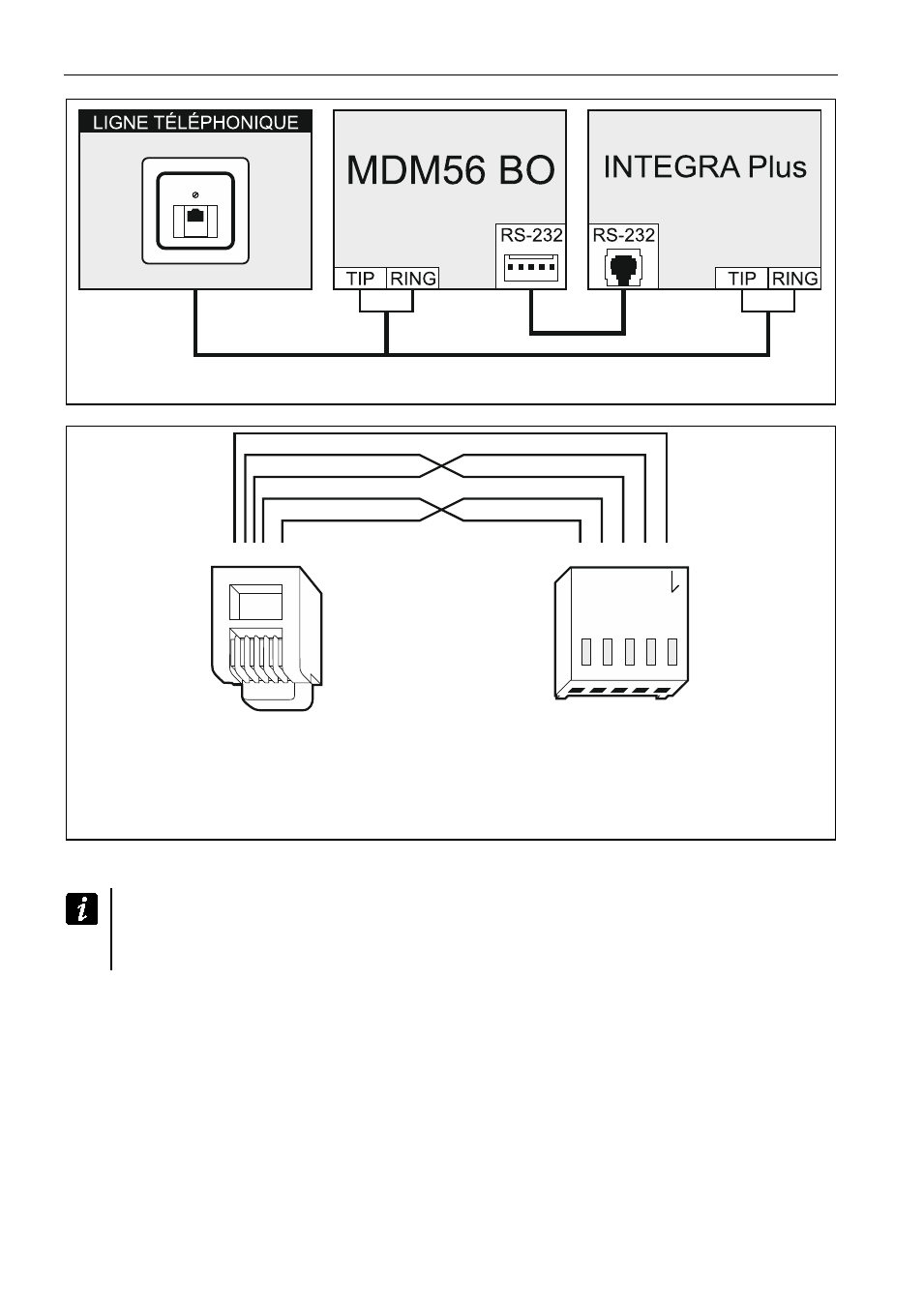

Fig. 14. Schéma de raccordement du modem MDM56 BO a la centrale.
1 5 6 43 1 5 4 3 2
Fig. 15. Mode de raccordement des ports RS-232 de la centrale et du modem externe
au connecteur PIN5 (le module ETHM-1 et les modules GSM de la société SATEL sont
raccordés de la même façon). A gauche le connecteur RJ raccordé à la prise sur la carte
principale de la centrale. A droite, PIN5. Un câble prêt est offert par la société SATEL
(RJ/PIN5).
5.14.1 Configuration des paramètres du modem raccordé à la centrale
Fabriqués par la société SATEL, les modems MDM56 et MDM56 BO n’exigent pas
de configuration. Les paramètres d’usine assurent le fonctionnement correct avec
la centrale.
Avant de connecter le modem à la centrale, le raccorder à l’ordinateur et à l’aide
du programme de type Terminal régler le mode de fonctionnement correct.
1. Entrer la commande at  – le modem répond OK. Sinon, entrer ate1. Si le modem
ne répond pas, vérifier la connexion du modem à l’ordinateur et s’assurer que le port COM
correct est sélectionné dans les paramètres du programme de type Terminal.
2. Entrer la commande at&v . Le modem présente une liste de paramètres à programmer
(voir: exemple sur la figure 16). Dans le bloc de paramètres enregistrés en tant que « profil
0 » (sur la figure 16 « STORED PROFILE 0 ») doivent apparaitre E1 Q0 V1 X4 &D2 &S0
et S00:000. Dans ce cas, le modem est prêt à fonctionner avec la centrale.
3. Lorsqu’un des paramètres est différemment réglé, il doit être modifié. La commande
de paramétrage se compose d’un préfixe fixe AT et du paramétrage demandé (par
