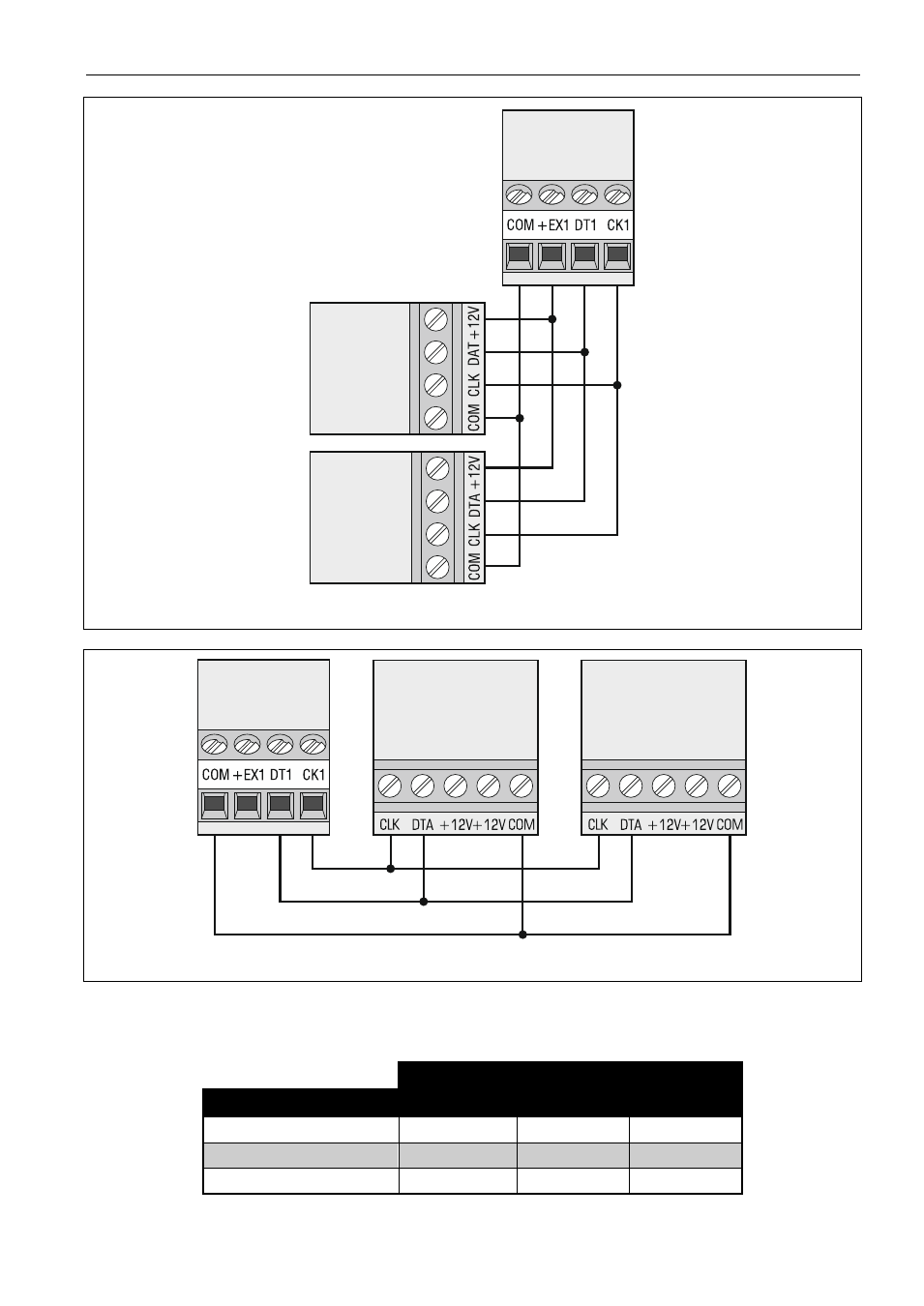

Fig. 6. Mode de raccordement des modules sans bloc d’alimentation.
INTEGRA Plus CA-64 EPS CA-64 ADR
Fig. 7. Mode de raccordement des modules avec bloc d’alimentation.
Le tableau 3 représente le nombre de fils nécessaires au raccordement correct du dispositif
au bus de modules d’extension, si l’on utilise les fils de 0,5 mm de diamètre.
CK1 / CK2 DT1 / DT2 COM
Distance Nombre de fils
jusqu’à 300 m 1 1 1
300 – 600 m 2 2 2
600 – 1000 m 2 2 4
Tableau 3.
