SATEL INTEGRA Plus 21
Pour protéger le transmetteur téléphonique contre les surtensions, brancher la borne
au câble de protection PE du réseau 230 V AC. Il est interdit de brancher la borne
au câble neutre N.

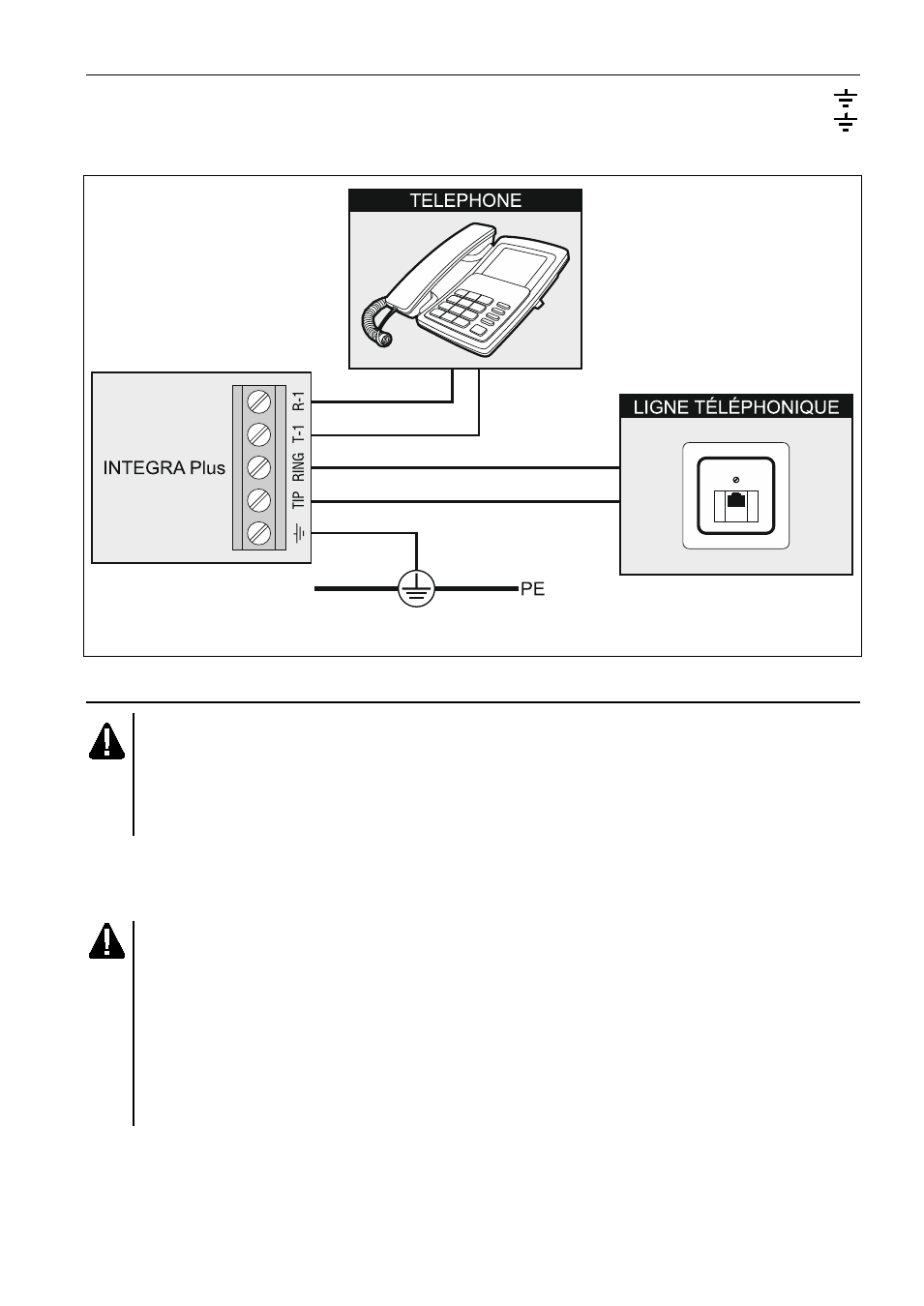

Fig. 10. Mode de raccordement de la ligne téléphonique analogique à la centrale.
5.10 Raccordement de l'alimentation
Ne pas brancher l'alimentation avant de terminer toutes les opérations
de raccordement des dispositifs au bus de communication, zones et sorties.
Avant de mettre sous tension, insérer la pile de secours pour l’horloge
et la mémoire RAM dans le logement sur la carte principale.
5.10.1 Alimentation principale
Les centrales INTEGRA Plus doivent être alimentées par la tension alternative 20 V (±10%).
Il est recommandé d'utiliser le transformateur d’une puissance de 75 VA au minimum.
Il est interdit de raccorder deux dispositifs avec bloc d'alimentation à un seul
transformateur.
Avant de connecter le transformateur au circuit sur lequel il sera alimenté,
couper la tension de ce circuit.
Si un transformateur de 60 VA est utilisé, la consommation totale de courant
de la batterie et des dispositifs raccordés à la centrale ne peut pas dépasser 3 A
(le courant de chargement de la batterie est de 1,5 A au maximum).
Le transformateur doit être en permanence raccordé à l'alimentation réseau 230 V AC. Avant
de procéder au câblage, prendre connaissance du système électrique du site. Utiliser
le circuit qui est toujours sous tension. Ce circuit doit être protégé par un dispositif de
sécurité approprié. Informer le propriétaire ou l’utilisateur du système sur le mode de couper
la tension réseau (p. ex. indiquer le fusible protégeant le circuit alimentant la centrale).
