Page 18
16
Notice installateur
SATEL
Adresse du
clavier
Numéro de la zone du système
INTEGRA 64 Plus
INTEGRA 128 Plus
INTEGRA 256 Plus
Z1
Z2
Z1
Z2
Z1
Z2
0
49
50
113
114
241
242
1
51
52
115
116
243
244
2
53
54
117
118
245
246
3
55
56
119
120
247
248
4
57
58
121
122
249
250
5
59
60
123
124
251
252
6
61
62
125
126
253
254
7
63
64
127
128
255
256
Tableau 2.
5.5.3 Raccordement de l’ordinateur au port RS-232 du clavier
Le port RS-232 du clavier permet de connecter l'ordinateur avec le logiciel G
UARD
X
(voir :
figure 5). Pour le raccordement, il est recommandé d’utiliser un câble droit non blindé
(le câble de type « paire torsadée » - UTP, STP, FTP n'est pas recommandé). La distance
entre l'ordinateur et le clavier peut s’élever jusqu'à 10 m.
1
2
3
5
2
3
4
5

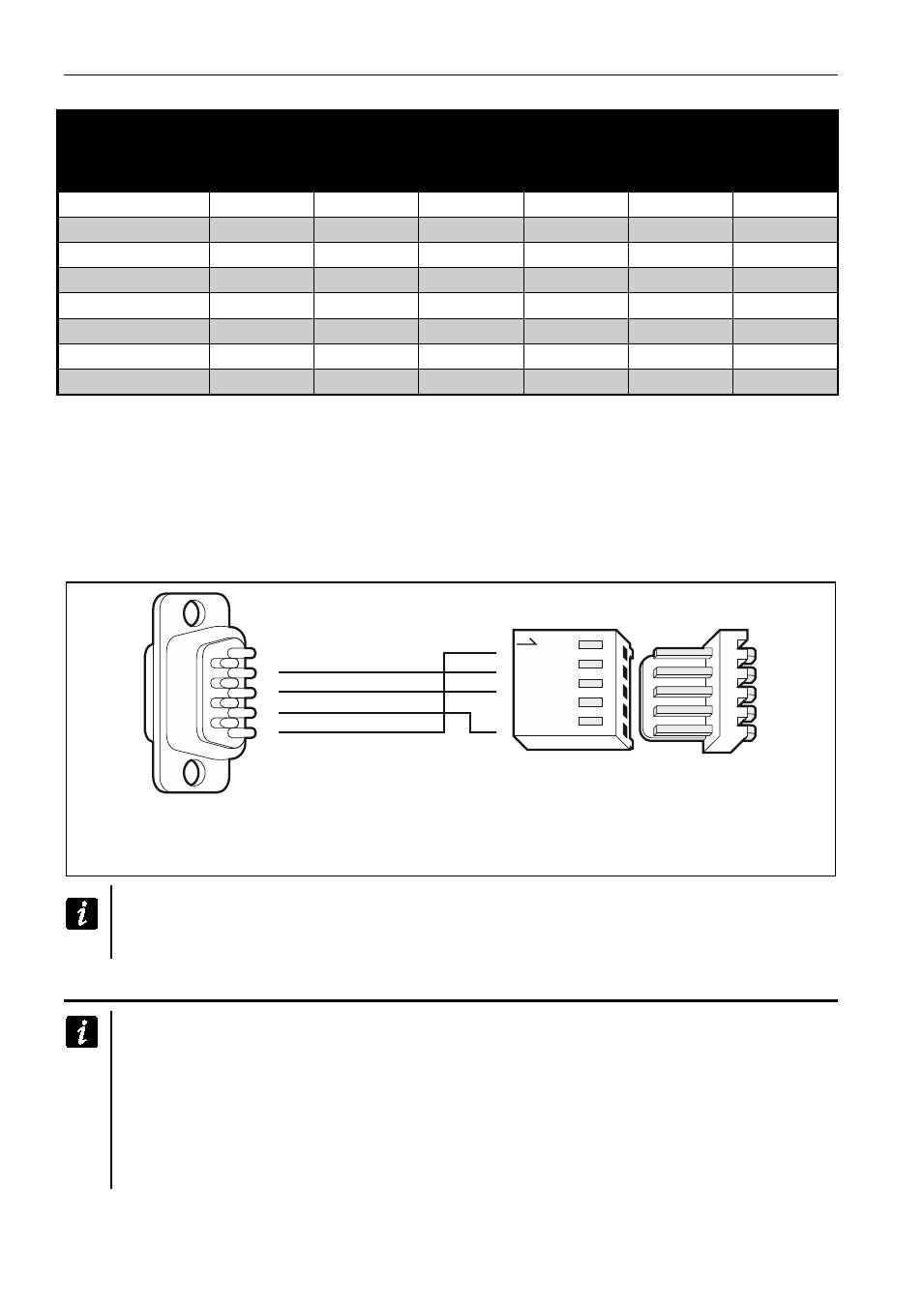

Fig. 5. Mode de raccordement de l'ordinateur au port RS-232 du clavier. À droite, la vue
du connecteur dans le clavier. À gauche, le connecteur femelle DB-9 du côté des points
de soudage.
Dans les claviers auxquels l’ordinateur avec le logiciel G
UARD
X
est raccordé, activer
l’option C
OMMUNICATION
RS. L’échange des données démarre automatiquement
au moment de la mise en marche du logiciel G
UARD
X.
5.6 Raccordement des dispositifs au bus de modules d’extension
Les fils du bus doivent être conduits dans un seul câble.
La longueur totale du bus de modules d’extension ne peut pas être supérieure
à 1000 m.
Le module peut être alimenté directement par la centrale si la distance entre
la centrale et le module ne dépasse pas 300 m. Lorsque la distance est plus grande,
une autre source d'alimentation est nécessaire (bloc d'alimentation ou module
d'extension avec bloc d'alimentation).
