54 Sensor™ PHC : Fonctionnement et Guide de Préparation
Lubrifiant
Dans le cas du chariot de roulement linéaire et de la vis à bille, le fabricant recommande de passer de la
graisse présentant les caractéristiques suivantes :
1. Graisse à base de savon au lithium
2. NLGI nuance 2
3. Aucune particule métallique dans la graisse
Exemples de lubrifiants compatibles :
• Graisse synthétique Mobil-1 en vente dans la plupart des magasins de pièces d’auto.
• Mobilith SHC220 est un autre exemple qui doit être disponible chez un marchand industriel comme
McMaster-Carr.
Le chariot du roulement linéaire utilise un raccord graisseur et le lubrifiant de la vis à bille est appliqué à la vis
elle-même :
Pour lubrifier la glissière du THC :
1. Placer le lève-torche approximativement à la partie supérieure de la course.
2. Appuyer sur l’arrêt E sur le Ti (ou couper l’alimentation de la PHC).
3. Déposer le couvercle inférieur du lève-torche.
4. Nettoyer la partie visible de la vis à bille et les rails de roulement avec un chiffon propre et sec.
5. Valider le Ti (ou PHC).
6. Faire tourner jusqu’au fond de la course.
7. Appuyer sur l’arrêt d’urgence ou sur le Ti (ou couper l’alimentation de la PHC).
8. Nettoyer la partie visible de la vis à bille et les rails de roulement avec un chiffon propre et sec.
9. Répéter plusieurs fois (faire tourner d’arrière en avant pour répartir et enlever la graisse ou les débris).
10. Graisser l’orifice de graissage du roulement avec un pistolet graisseur à aiguille.
11. Passer une fine couche de graisse sur les filets de la vis à bille.
12. Faire pivoter vers l’arrière et vers l’avant pour répartir la graisse tout en vérifiant s’il y a un grippage ou
un mouvement irrégulier.
13. Replacer le couvercle.

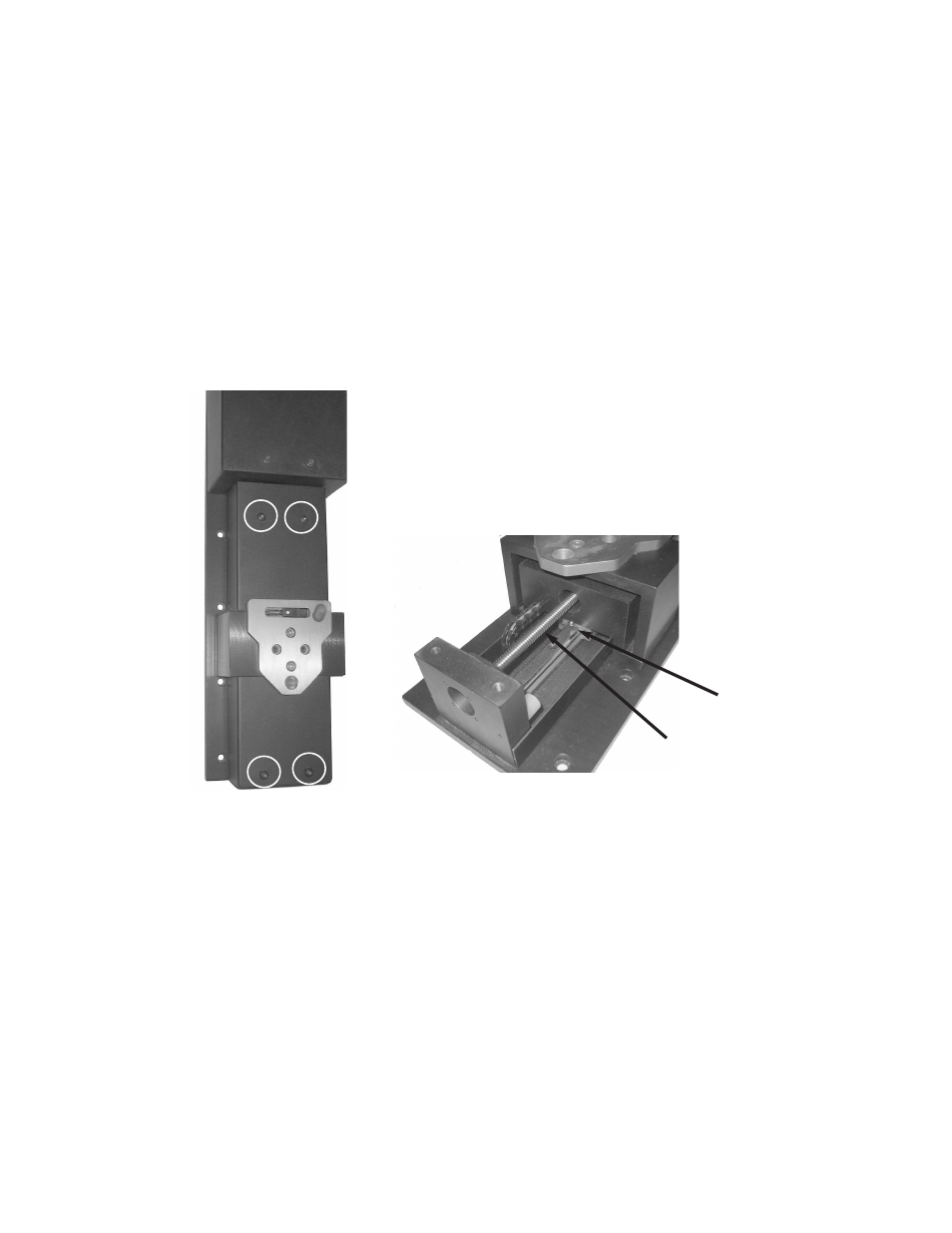

Vis à bille, appliquer la
graisse directement
Orifice de graissage
du roulement linéaire
Dévisser les vis Déposer le
couvercle
