128,9 mm
35,6 mm
32,8 mm
140,2 mm
FENTE POUR VIS
No 6 OU M3
22 Sensor™ PHC : Fonctionnement et Guide de Préparation
Montage de l’interface plasma
Monter l’interface plasma près de la source de courant pour connecter facilement les fils de tension de l’arc
de signalisation entre les dispositifs. On peut monter le dispositif dans n’importe quelle position et on peut le
monter directement à l’arrière ou à l’intérieur de la source de courant. Les trous de montages sont
dimensionnés pour les éléments de fixation no 6 ou M3. Voir Figure 8.
Note : On doit connecter la terre de l’interface plasma à la terre positive de la source de courant
pour assurer la rétroaction de mesure pour la tension d’arc. Cette rétroaction est essentielle pour obtenir un
coupage optimal.

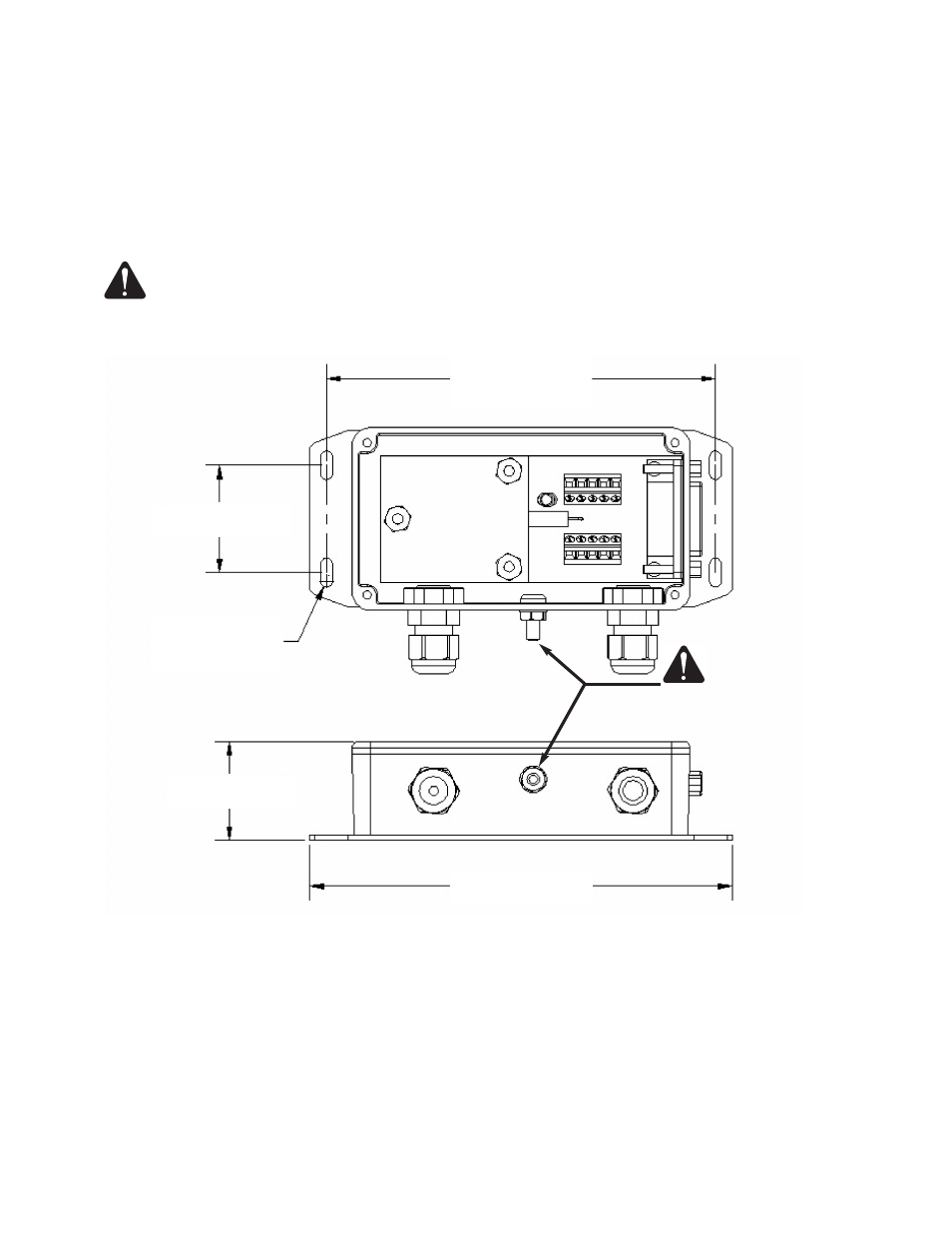

Figure 8 : Montage de l’interface plasma
AVERTISSEMENT
Connecter à la terre
commune sur la table
de travail.
