Section 1 : Vue d’ensemble 15
Module de commande
Électricité
Courant d’entrée (plage double choisie par sélecteur)...........115 V c.a. ou 230 V c.a., monophasé, 50/60 Hz
E/S numérique parallèle .................................................................+12 V c.c.
Tension de sortie du moteur .........................................................24 V c.c.
Courant de sortie du moteur .........................................................2 A, 3 A, 4 A, 6 A max, choisis par
commutateur DIP
Sortie du frein moteur .....................................................................+24 V c.c. 0,5 A

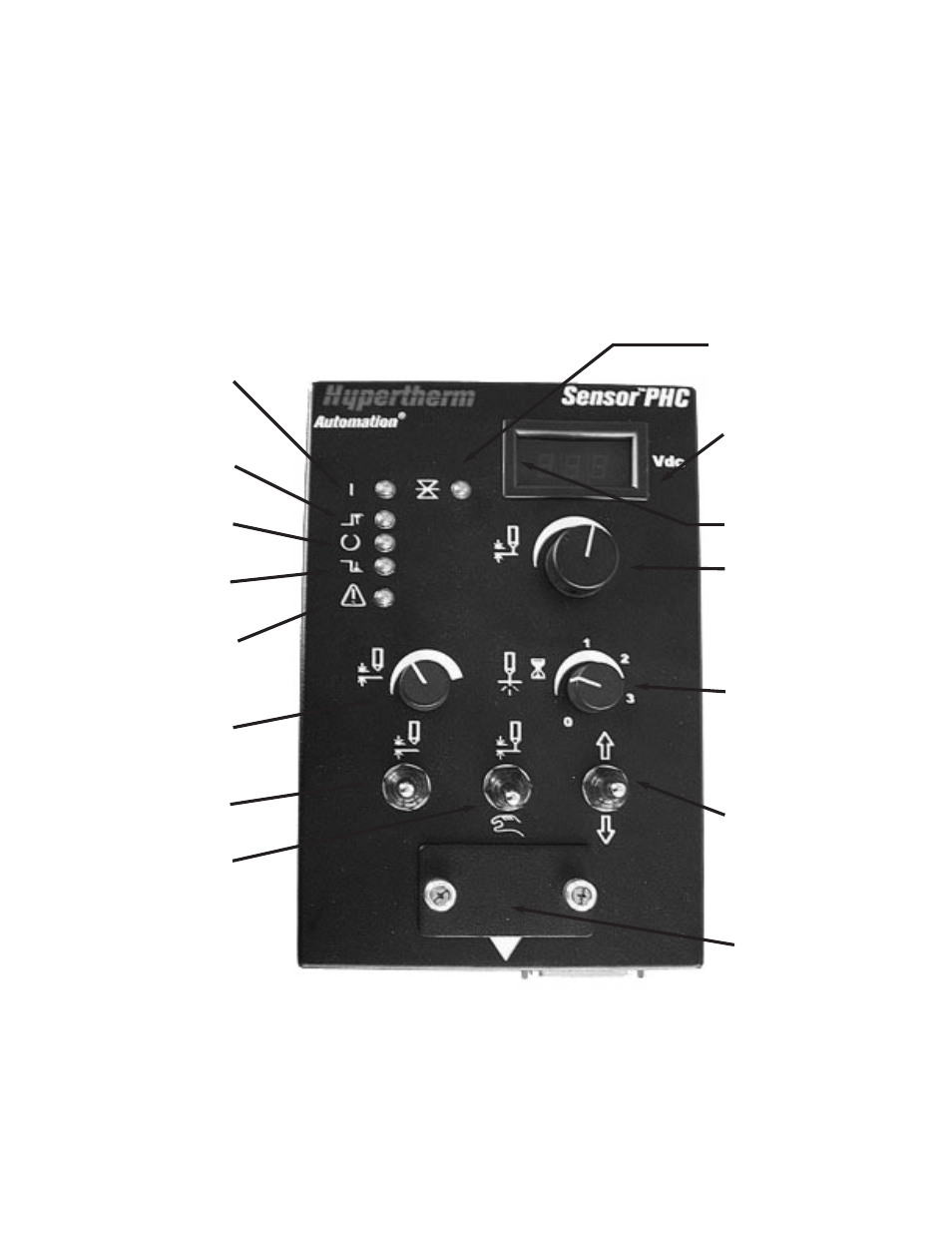

Les caractéristiques du module de commande sont surlignées à la Figure 2.
Figure 2 : Module de commande
Alimentation
Limite supérieure
Tension de
commande
Limite inférieure
Erreur
Hauteur
réglée IHS
Essai IHS
Manuel ou auto
Maintien position torche
Afficher la tension
d’arc réelle ou
établie et les erreurs
DEL contact tôle
Tension d’arc réglée
Durée du délai de
perçage établie
Manuel haut ou
bas pour la torche
Étalonnage et
préparation
