20 Sensor™ PHC : Fonctionnement et Guide de Préparation
Montage du dispositif de commande
Avant d’interconnecter le système PHC, monter les dispositifs comme on le prescrit en utilisant les pièces
fournies par le client. Ne pas laisser les dispositifs sur les armoires ou sur le plancher sans protection. On
peut monter les dispositifs de commande soit depuis l’arrière ou depuis l’avant comme on l’indique aux
Figures 6 et 7.
Montage du dispositif de commande depuis l’arrière
Monter le dispositif de commande PHC près de l’opérateur de la machine. On doit monter le dispositif de
façon que les commandes et l’affichage de la PHC soient facilement accessibles et visibles. 4 trous de
montage sont prévus pour les éléments de fixation no 10-32 po ou M4 mm.
Note : Pour assurer un fonctionnement fiable, on doit connecter le dispositif à la terre.

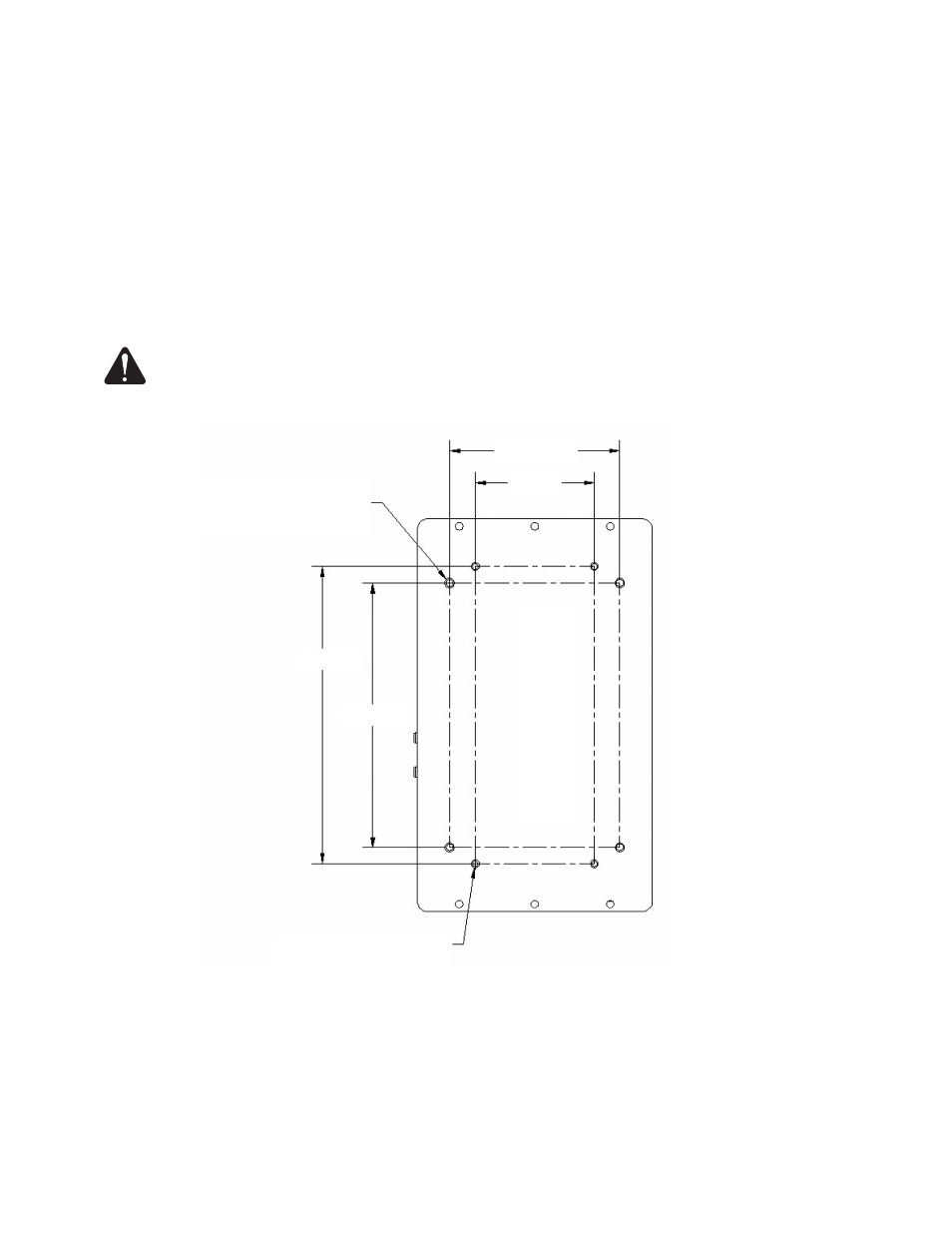

Figure 6 : Montage du dispositif de commande depuis l’arrière
PLACER UN ÉCROU No
10-32 A 4 ENDROITS
MODES
DE
MON
TA
G
E
À L
’AR
R
IÈR
E
PLACER UN ÉCROU M4
À 4 ENDROITS
114,3 mm
80 mm
200 mm
1 778 mm
