Section 2 : Installation et Préparation 35

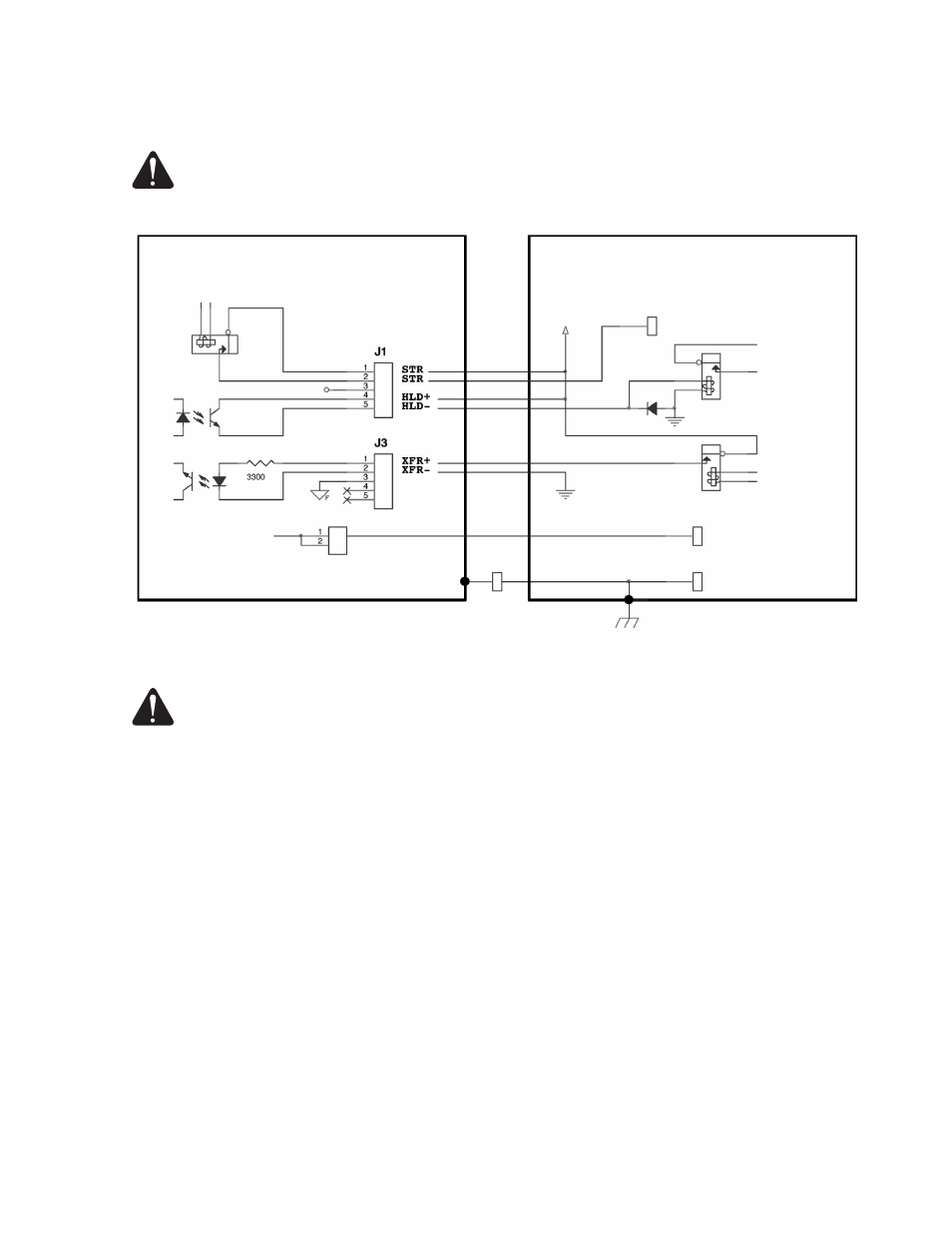

Figure 18 : Connexions d’interface plasma
AVERTISSEMENT
Pour assurer un fonctionnement sûr et adéquat, ce dispositif doit être connecté à la terre positive.
AVERTISSEMENT
Observer les polarités du signal quand on se connecte aux photocoupleurs. Ne pas dépasser
24 V c.c. sur toute ligne de signal. Ne pas dépasser un courant de 30 mA provenant de n’importe
quelle entrée ou sortie. Ne pas dépasser un courant total de 50 mA provenant de l’alimentation
du chantier +12 V interne. Si l’on n’observe pas ces avertissements, l’appareil peut être
endommagé.
E/S d’interface plasma
du Sensor PHC
RELEVADOR
Alimentation du plasma extérieur
(en utilisant +24 V externe)
RELAIS
GND_External
+24 V externe
OPTP
OPTP
AMORÇAGE PLASMA (+24 V)
MAINTIEN
D’AMORÇAGE
GND_External
RELAIS bobinage 24 V
TRANSFERT
Pièce
Terre positive
DIODE
Électrode (négative)
Champ +24 V
Électrode (négative)
