Section 2 : Installation et Préparation 19
Exigences relatives à l’alimentation électrique
La PHC peut être connectée soit en 115 V c.a. ou en 230 V c.a. 50/60 Hz. Selon la tension d’entrée, on doit
utiliser des fusibles à fusion temporisée ayant le bon pouvoir de coupure. Pour 115 V c.a., placer un fusible
de 2 A et pour 230 V c.a., un fusible de 1 A. On choisit la tension d’entrée de puissance en plaçant le porte-
fusibles à l’intérieur du module d’entrée de puissance de façon que la bonne tension soit affichée dans la
fenêtre du module d’entrée de puissance. Voir la Figure 5 pour le choix de la tension d’entrée.
Si l’on enlève la fiche du cordon secteur et que le dispositif est câblé directement, on doit alors effectuer les
connexions comme suit :
• Fil bleu Neutre c.a.
• Fil brun Fil sous tension c.a.
• Fil vert Masse

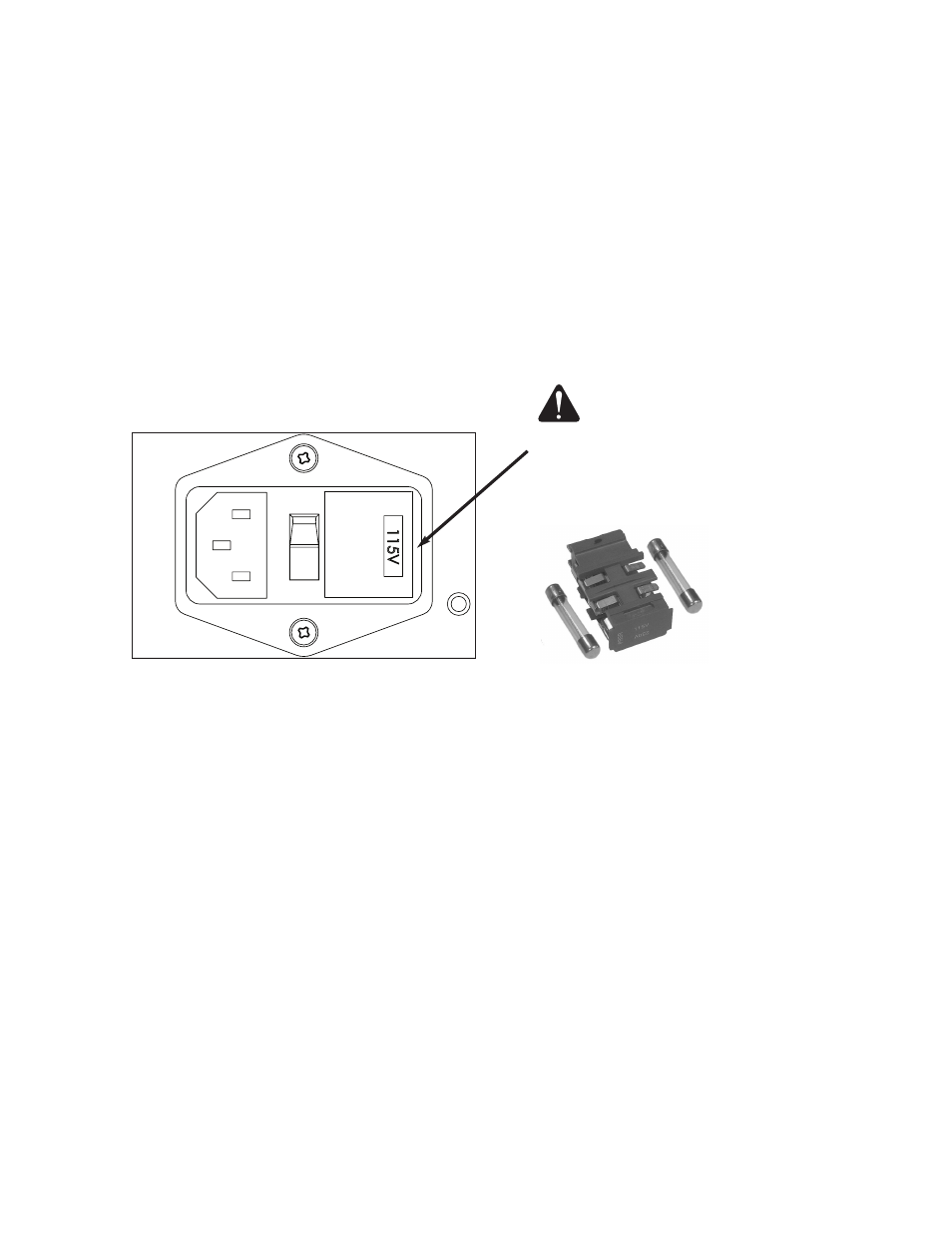

Figure 5 : Connexion d’alimentation et fusible
AVERTISSEMENT
Le système doit être configuré
pour la bonne tension d’entrée.
Une tension de 115 V ou 230 V
doit être affichée à la fenêtre.
