Section 2 : Installation et Préparation 23
Montage du lève-torche
Monter le lève-torche sur la table de coupage pour bénéficier au maximum de la plage de déplacement
vertical. En général, le fond du lève-torche doit se situer entre 15 – 20 cm au-dessus de la table
de coupage.
Note : La terre du lève-torche doit être connectée à la terre de la table de coupage pour assurer
la rétroaction de mesure et pour la détection des saillies. La rétroaction est essentielle pour obtenir des
performances de coupage optimales. Voir Figure 9.

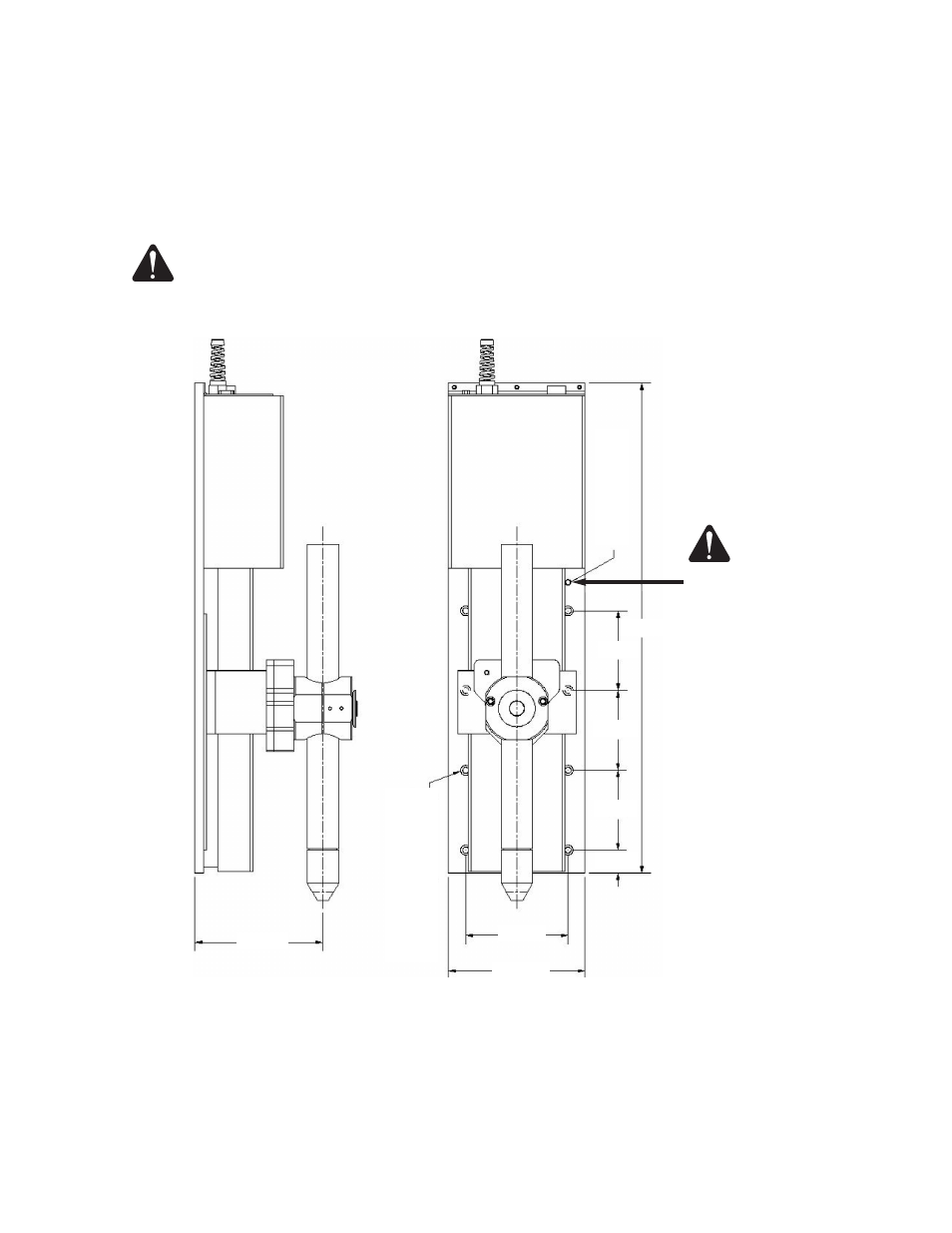

Figure 9 : Montage du lève-torche
AVERTISSEMENT
Connecter à la terre
commune sur la table
de travail.
