28 Sensor™ PHC : Fonctionnement et Guide de Préparation
Signaux d’interface PHC
La plupart des signaux d’interface PHC sont effectués par les photocoupleurs. La Figure 14 donne les
détails des connexions E/S pour commutateurs extérieurs, relais, transistors et autres circuits. La figure
montre des exemples utilisant à la fois la source interne +12 V source et la tension externe. Ne pas utiliser
une tension externe supérieur à 24 V avec entrées sans ajouter la résistance série supplémentaire.
Note : La sortie d’amorçage plasma à la source de courant est un relais avec fermeture à contact sec.
AVERTISSEMENT
Ne pas dépasser 24 V ou 30 mA à l’intérieur ou à l’extérieur de tout photocoupleur. Observer la
bonne polarité du signal pour empêcher des dommages.

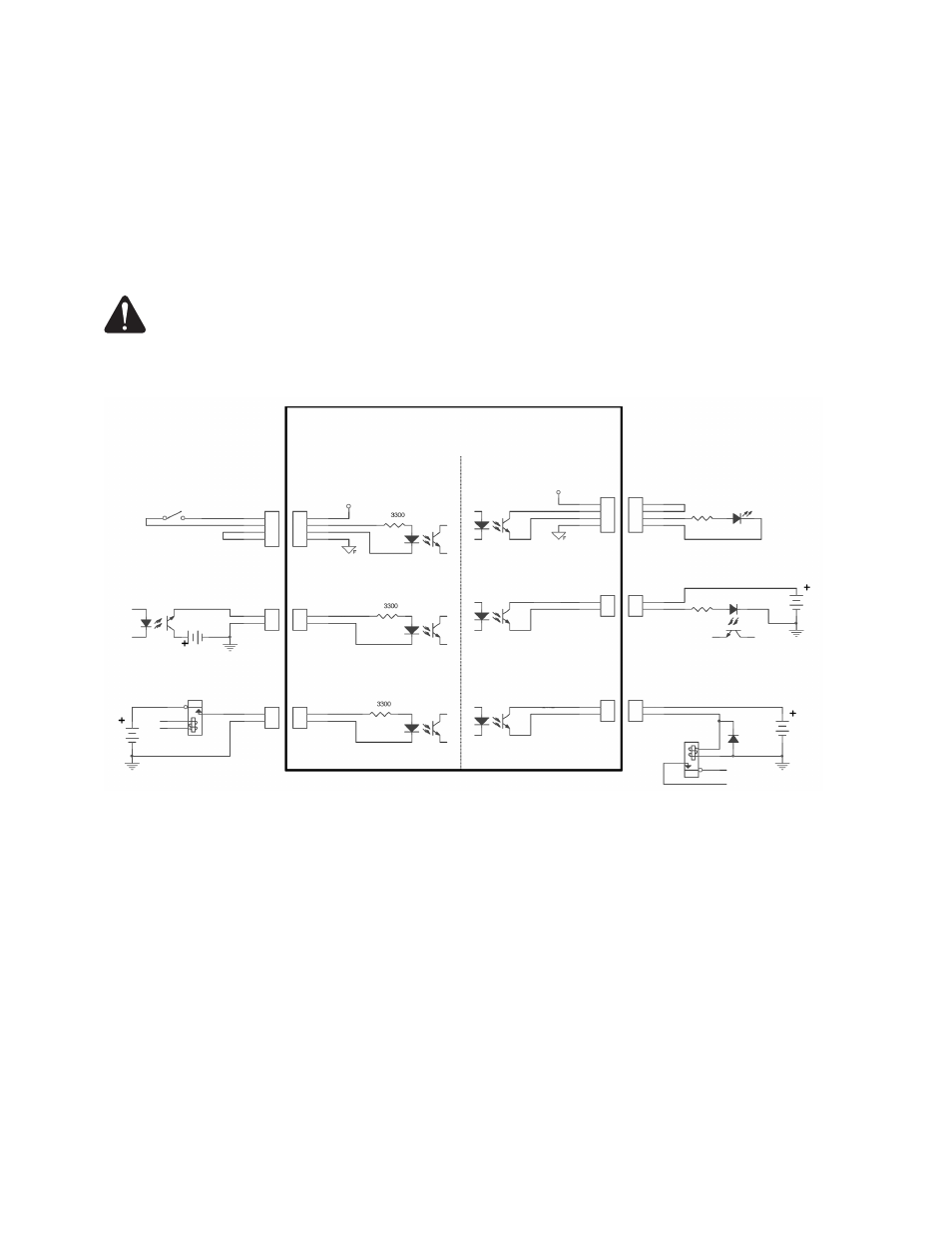

Figure 14 : Exemples d’interfaces générales
Entrées exemple
Circuit externe
Circuit interne Sensor PHC
Entrées Sorties
Exemples de sorties
Circuit extérieur
Utiliser une source interne PHC +12 V Utiliser une source interne PHC +12 V
Utiliser l’alimentation externe +24 V
Utiliser l’alimentation externe +24 V
Utiliser l’alimentation externe +24 V Utiliser l’alimentation externe +24 V
INTERRUPTEUR
Champ +12 V
Champ +12 V
PHOTOCOUPLEUR
24 V
GND_External
RELAIS
RÉSISTANCE
PHOTOCOUPLEUR
RÉSISTANCE DEL
24 V
24 V
24 V
RELAIS
GND_External
GND_External
GND_External
+ENTRÉE
–ENTRÉE
+ENTRÉE
–ENTRÉE
+ENTRÉE
–ENTRÉE
+SORTIE
–SORTIE
+SORTIE
–SORTIE
+SORTIE
–SORTIE
DIODE
