26 Sensor™ PHC : Fonctionnement et Guide de Préparation
Câbles du système
Aligner les câbles du système comme on le voit à la Figure 12. Tous les câbles doivent être bien protégés
avec connexions de protection aux deux extrémités des câbles. Dans la mesure du possible, acheminer tous
les câbles PHC en les éloignant des câbles plasma à grande puissance. Si les câbles plasma à grande
puissance et les câbles PHC doivent partager un chemin de câbles, on recommande de les séparer le plus
possible dans le chemin de câble. Pour obtenir un fonctionnement fiable, on doit connecter toutes les terres
le plus directement possible à la machine.
Note : Si vous utilisez un Powermax avec diviseur de tension intégré, utiliser le câble d’interface
Powermax 123896.

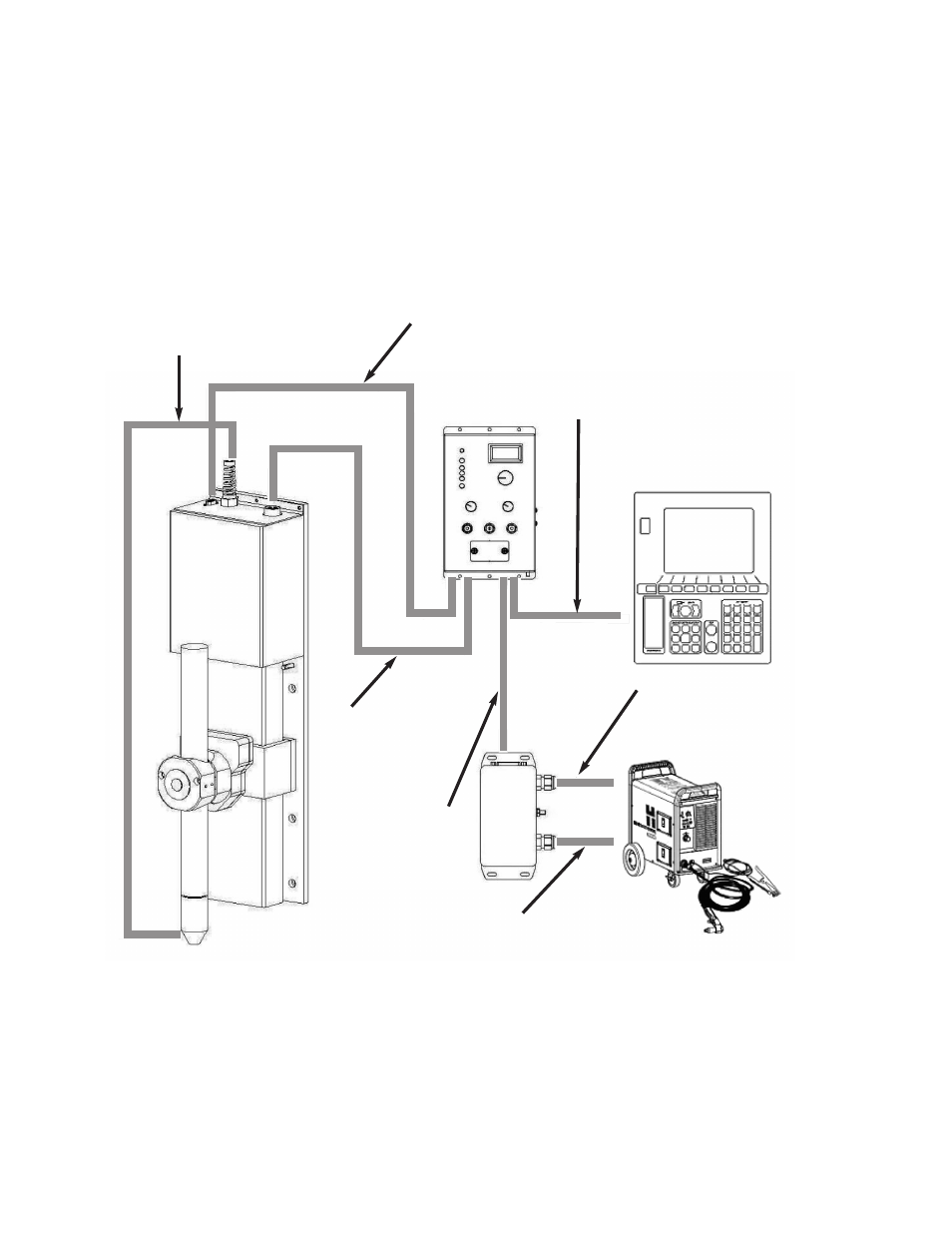

Figure 12 : Câbles du système
Câble à haute tension de
détection d’extrémité Câble du signal du lève-torche
Numéro de référence = 123897
Câblage haute tension
fourni par l’utilisateur
Câble d’alimentation
du lève-torche
Numéro de référence
= 123898
Câblage du signal plasma
fourni par l’utilisateur
Voir Figure 16
Câble d’interface
plasma
Numéro de référence
= 228249
Câble d’interface de la CNC
Numéro de référence = 123895
Voir Figure 15
