16 Sensor™ PHC : Fonctionnement et Guide de Préparation
Si vous utilisez un Sensor PHC 228245 avec un HSD130, choisir l’interface plasma 228247 (câble 7,5 m)
ou 228248 (câble 15 m). Voir le Bulletin de service sur le terrain 805740 pour les instructions d’installation.
Ensemble d’interface plasma
Le module d’interface plasma est illustré à la Figure 3.
Électricité
E/S numérique parallèle .................................................................+12 V c.c. à +24 V c.c.
Signaux d’interface ..........................................................................Amorçage plasma, maintien d’amorçage, transfert
Fonction du dévideur de tension ..................................................Tension d’arc (atténuée et filtrée)

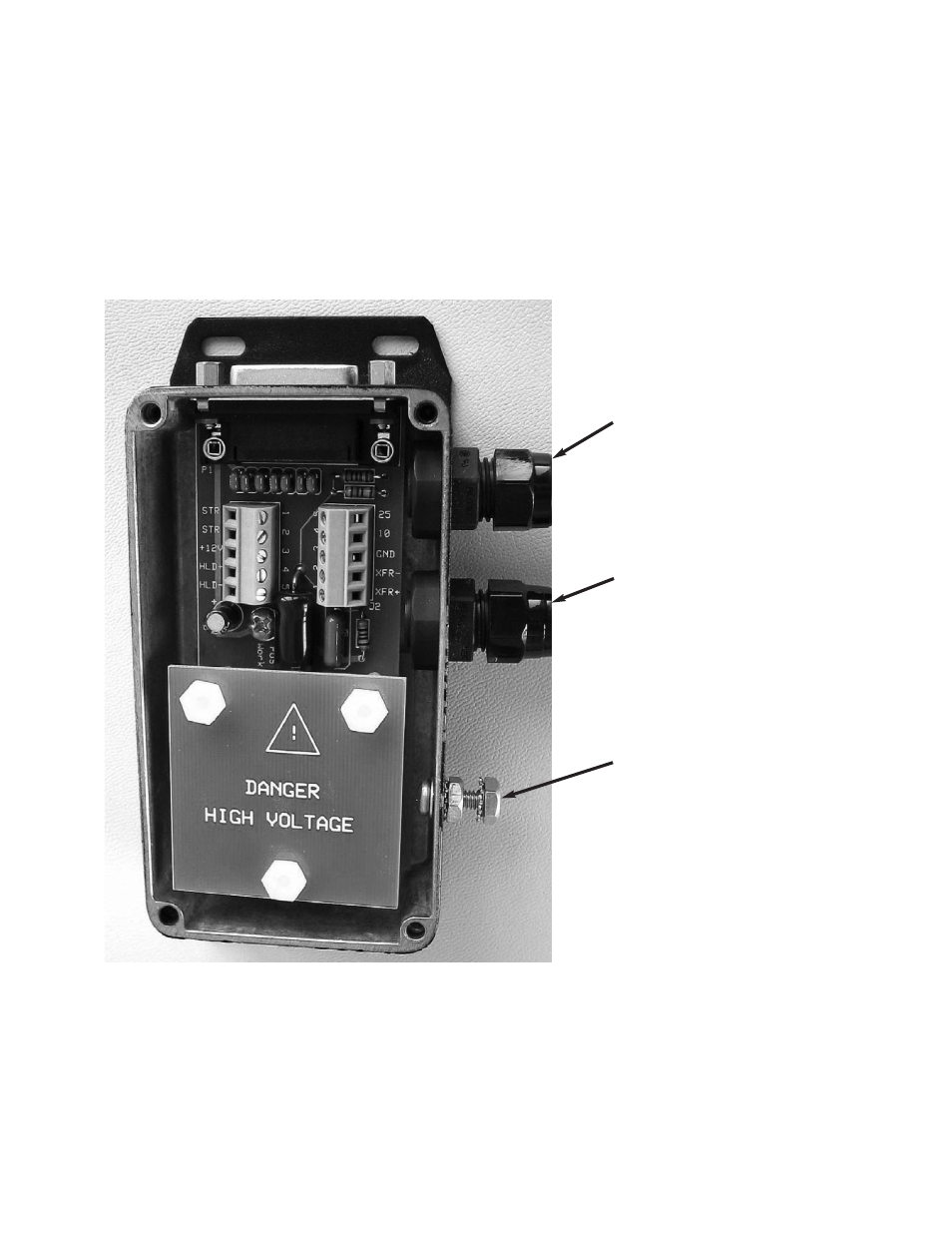

Figure 3 : Interface plasma (couvercle déposé)
Signaux d’interface
plasma
Tension d’électrode
(négative)
Connexion à la terre
commune sur la
table de travail
