Section 2 : Installation et Préparation 33
Signaux d’interface plasma
Nom
Connecteurs Sub-D
à 15 contacts
Interface plasma Type de signal
Amorçage plasma 2, 10
J1-1, J1-2
(contact sec)
Sortie du contact du relais
Maintien
d’amorçage
Pos 3 Nég 11 J1-4 (+), J1-5 (-) Sortie isolateur
Transfert Sortie + 4 Sortie – 12 J3-1 (+), J3-2 (-) Entrée isolateur
Tension d’arc Sortie + 8 Sortie – 15
Borne de terre (+),
Term (-)
Analogique filtré atténué
Champ +12 V 1, 9 J1-3 Sortie de puissance chantier
Neutre chantier 5, 6, 7, 13, 14 J3-3
Commun d’alimentation
chantier

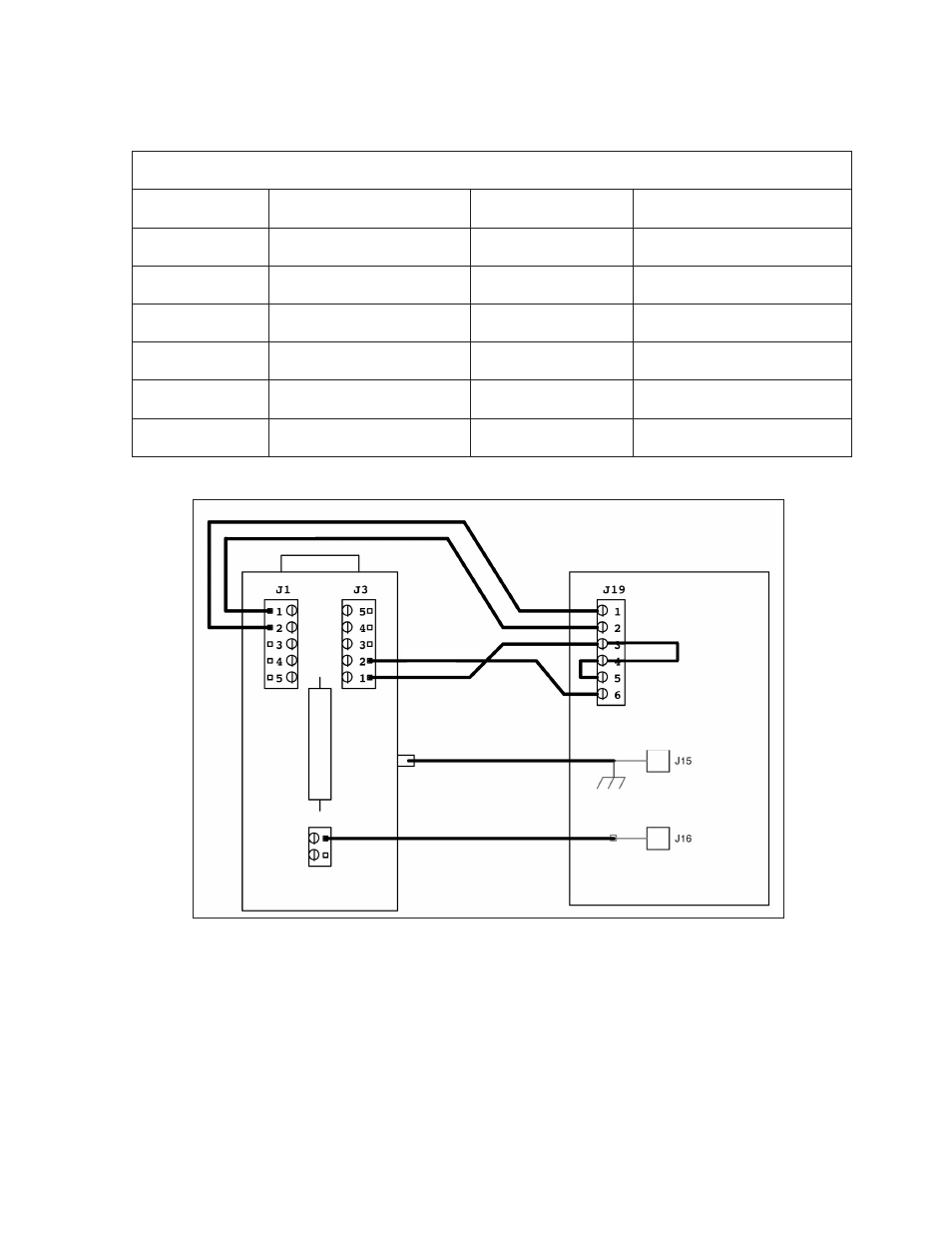

Figure 16 : Connexions de la Powermax en utilisant l’appareil d’interface plasma
Pour un schéma des circuits de l’interface plasma, voir Figure 18 à la page 35.
Amorçage-
Amorçage+
Sub-D 15
Transfert-
Transfert+
Blanc
Rouge
Jaune
Noir
+24 V c.c.
Commun
Terre positive
Tension d’arc (négative)
Interface plasma
Sensor PHC
Powermax
G3 Series
Pièce (terre positive)
Électrode (négative)
