MANUEL D'UTILISATION - VTP À PALIER DE BUTÉE FRANÇAIS 85392689 11-04
Page 62 de 64
®

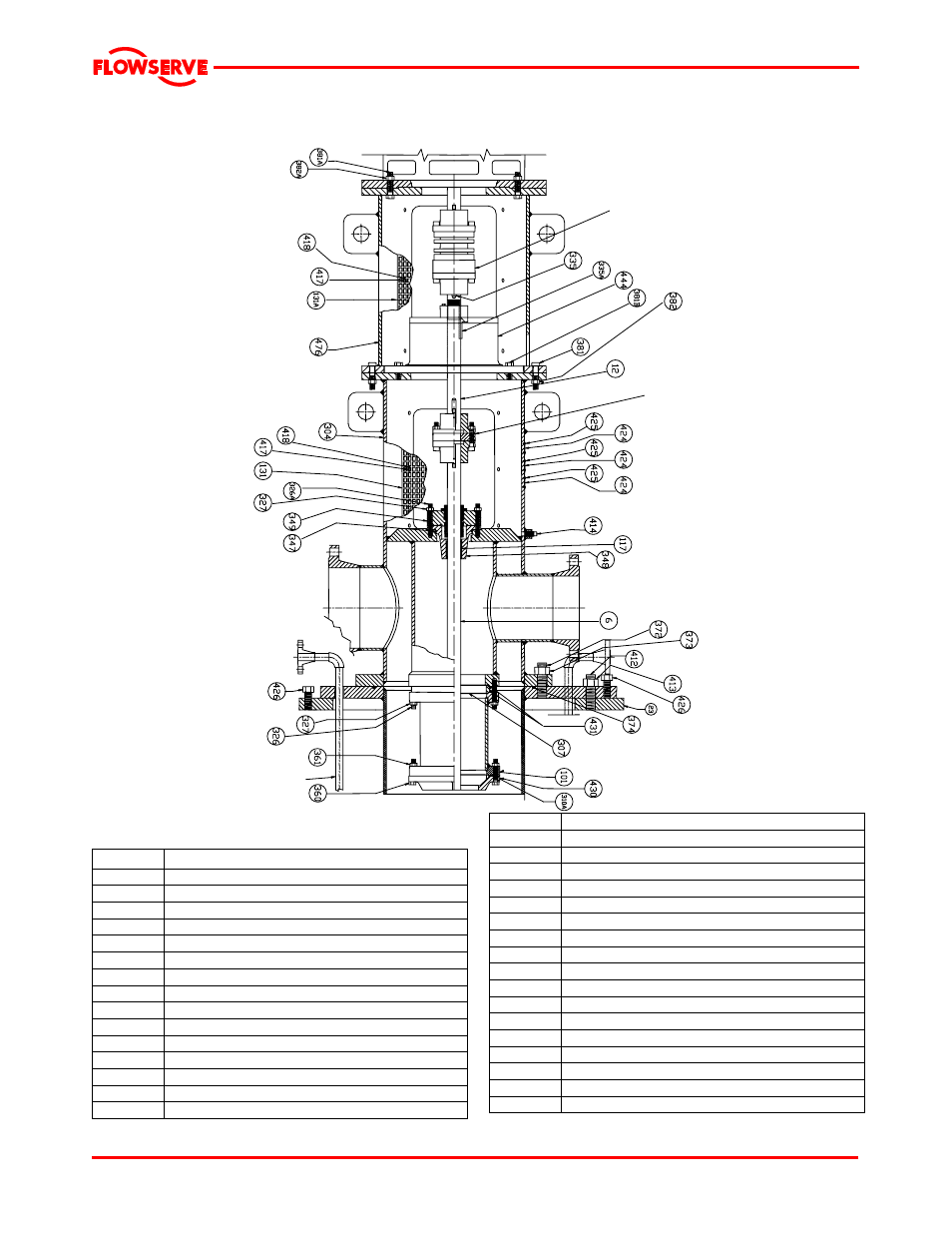

8.3.1 Identification des pièces: bâti de refoulement/colonne/cuve d’aspiration – pompe VTP lubrifiée
par le produit avec cuve d’aspiration
En
s
e
m
b
le
R
é
f. 4
71A
Ens
e
m
b
le
R
é
f. 4
71
Tuyauteries
de vidange
8.3.1.1 Liste des pièces – bâti de refoulement/
colonne/cuve d’aspiration
Ref no. Description
23 Semelle
39 Coussinet-manchon-arbre de transmission
101 Colonne-tuyau
117 Coussinet-manchon-douille de laminage
131 Protection-accouplement
304 Bâti de refoulement
307 Pièce de retenue-roulement
326 Goujon
326A Goujon
327 Ecrou hexagonal
327A Ecrou hexagonal
347 Joint torique-boîte à garniture
348 Logement-douille de laminage
349 Garniture mécanique
354 Goujon
355 Ecrou hexagonal
372 Goujon
373 Ecrou hexagonal
374 Joint torique-cuve
381 Vis à tête hexagonale
382 Ecrou hexagonal
412 Goujon
413 Ecrou hexagonal
416 Bouchon
417 Vis à tête hexagonale
418 Rondelle
424 Plaque de caractéristiques Flowserve
425 Vis pour plaque de série
431 Joint torique
444 Ensemble de palier de butée
471 Ensemble d’accouplement
471A Accouplement entre le moteur et l’arbre supérieur
476 Socle pour moteur
