8 NOMENCLATURE DES PLANS

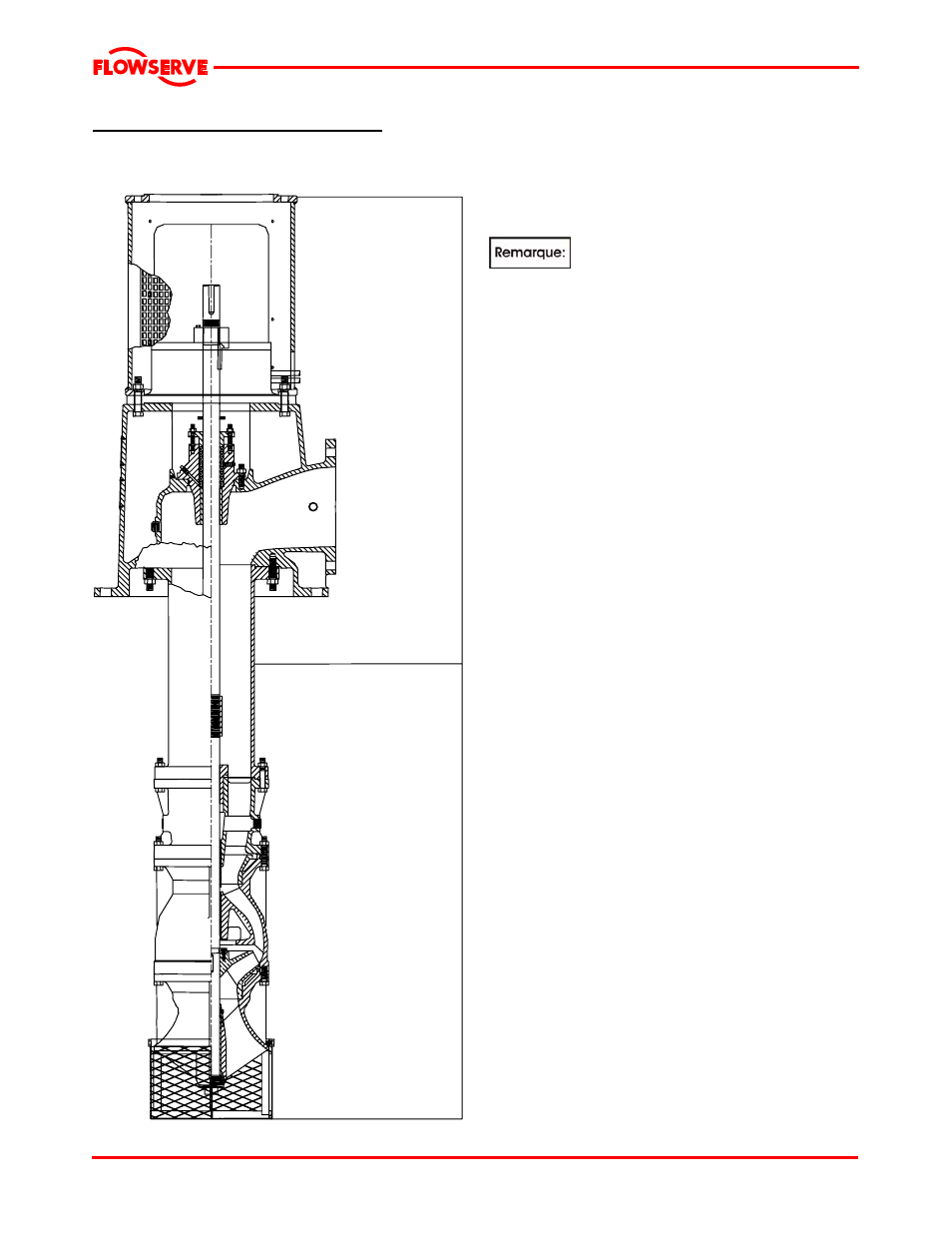

8.1 Plan en coupe: pompe VTP lubrifiée
par le produit
Voir le section
8.1.1 pour les
détails des
pièces
Voir le section
8.1.2 pour les
détails des
pièces
Voir les sections 8.1.1 et 8.1.2 pour les détails des
pièces.
Tous les plans en coupe fournis dans
cette section sont des représentations typiques des
principaux types de pompe et ne sont fournis que
pour comprendre les principes fondamentaux de
fonctionnement des pompes. Les détails pourraient
différer sur la pompe que vous avez acquise. Les
plans en coupe spécifique à votre commande et la
liste des pièces peut être obtenue séparément
auprès de Flowserve. Contactez Flowserve pour
commander et connaître les prix de ces plans et de
cette documentation
.
