MANUEL D'UTILISATION - VTP À PALIER DE BUTÉE FRANÇAIS 85392689 11-04
Page 57 de 64
®

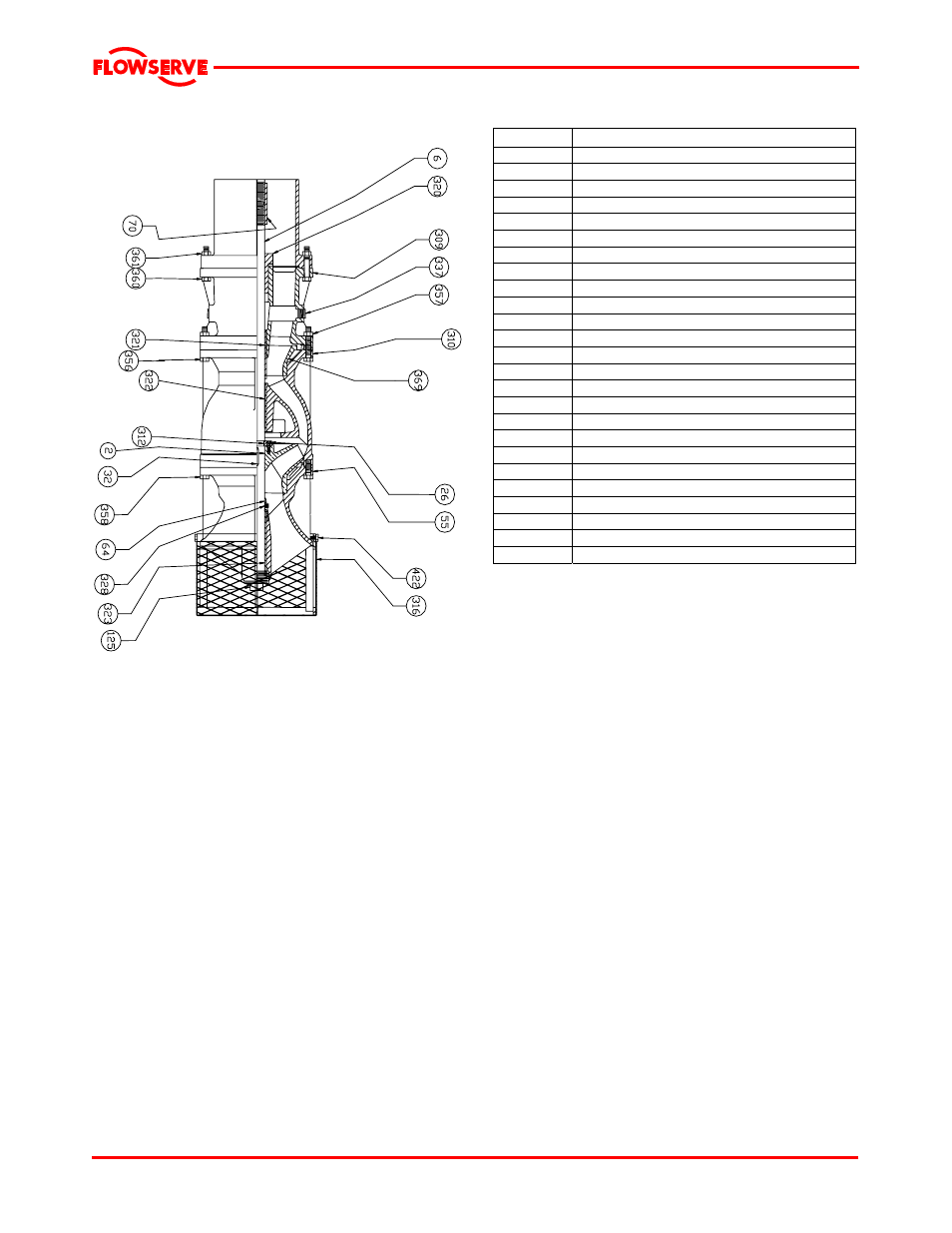

8.1.2 Identification des pièces: partie hydraulique
- pompe de forage lubrifiée par le produit
8.1.2.1 Liste des pièces
Ref no.
Description
2 Roue
6
Arbre de la pompe
26
Vis à tête creuse
32 Clavette
droite
55
Tulipe d’aspiration bridée
64
Collier de protection
70
Accouplement fileté de l’arbre
125
Bouchon carré - vis - bâti
309
Corps de refoulement
310 Corps
312
Bague de poussée - roue
316 Crepine
320
Coussinet-fileté-boîtier de refoulement
321
Coussinet-manchon-boîtier de refoulement
322
Manchon de palier
323 Roulement-manchon-tulipe
328
Vis de serrage
337 Bouchon
356
Vis à tête hexagonale
357 Ecrou
hexagonal
358
Vis à tête hexagonale
360
Vis à tête hexagonale
361 Ecrou
hexagonal
369 Bague-d’écoulement
422
Vis à tête hexagonale
