MANUEL D'UTILISATION - VTP À PALIER DE BUTÉE FRANÇAIS 85392689 11-04
Page 56 de 64
®

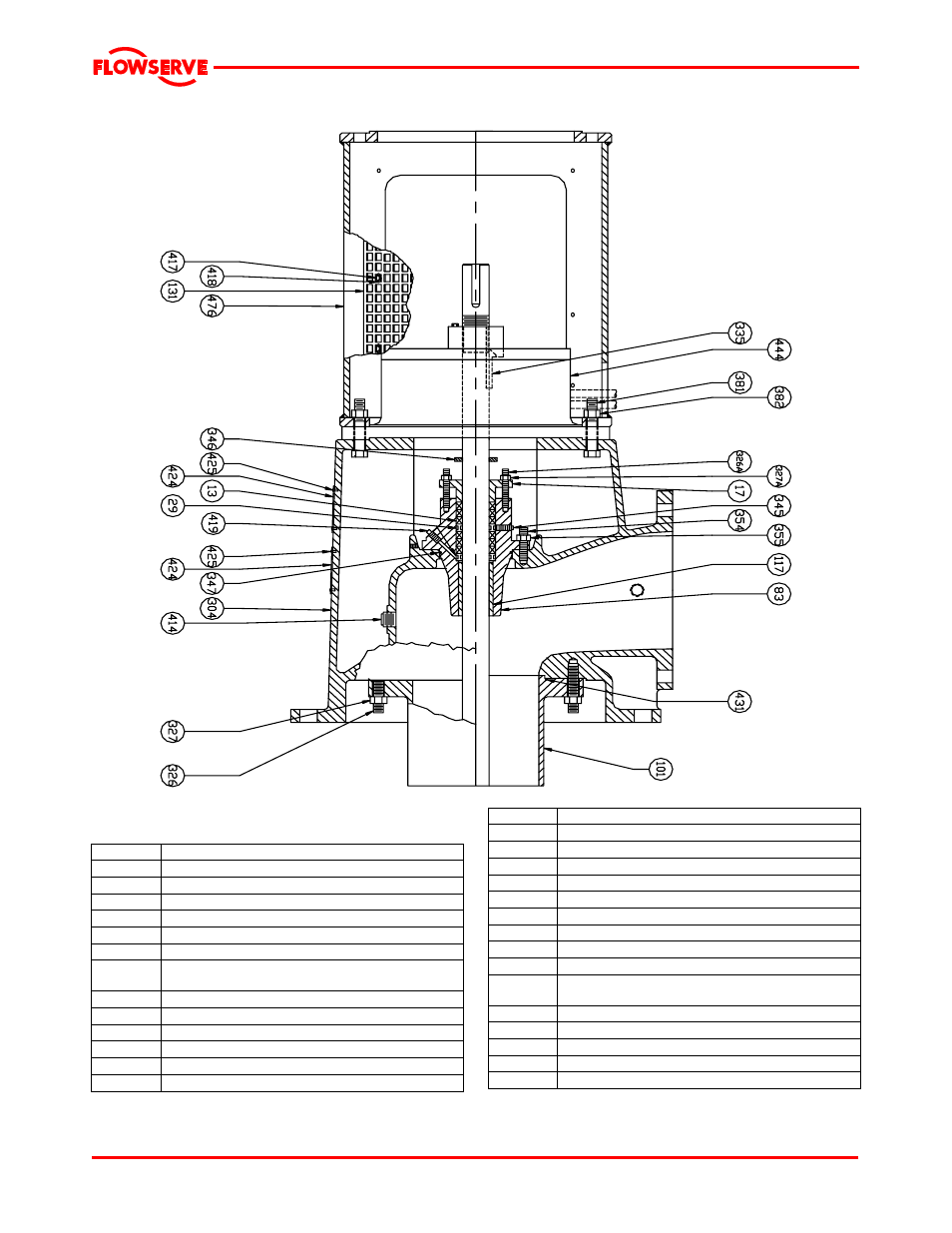

8.1.1 Identification des pièces: bâti de refoulement et colonne – pompe VTP de forage/puits
8.1.1.1 Liste des pièces - bâti de refoulement et
colonne
Ref no. Description
13 Presse-étoupe
17 Fouloir de presse-étoupe fendu
29 Lanterne
83 Presse-étoupe standard
101 Tuyau de colonne
117 Douille de laminage
131 Potection de l’accouplement, ensemble de palier de
poussée
304 Bâti de refoulement W
326 Goujon, colonne
326A Goujon, fouloir
327 Ecrou hexagonal, goujon de colonne
327A Ecrou hexagonal, goujon de fouloir
335 Clavette carrée, palier de poussée
345 Graisseur
346 Chasse-goutte
347 Joint torique, presse-étoupe
354 Goujon, presse-étoupe
355 Ecrou hexagonal, montage du presse-étoupe
381 Vis
382 Ecrou hexagonal
414 Bouchon à tête carrée de 19 mm (0.75 in.)
417 Vis de montage de la protection
418 Rondelle pour le montage de la protection
419 Bouchon tubulaire NPT de 6 mm (0 25 in.), tuyau
de dégagement
424 Plaque de caractéristiques/nº de série
425 Vis pour plaque de série
431 Joint torique/tuyau entre le bâti et la colonne
444 Ensemble de palier de butée
476 Socle pour moteur
