MANUEL D'UTILISATION - VTP À PALIER DE BUTÉE FRANÇAIS 85392689 11-04
Page 33 de 64
®
La vérification de la lubrification du
moteur doit respecter les consignes du fabricant du
moteur livrées séparément avec la pompe.
5.2.1 Lubrification de l’arbre de transmission
ouvert
Les paliers de l’arbre de transmission ouvert sont lubrifiés
par le liquide pompé sur les unités à accouplement court
de moins de 15 m (50 ft) de long et ne nécessitent pas
de pré- ou de post-lubrification supplémentaire. Vérifiez
que le presse-étoupe ou la garniture sont alimentés avec
le débit d’arrosage nécessaire.
Toutes les pompes à arbre de transmission ouvert dans
lesquels le niveau d’eau statique est supérieur à 15 m
(50 ft) en dessous du bâti de refoulement doivent être
prélubrifiées avant le démarrage de la pompe.
5.2.1.1 Durée de la prélubrification
Laissez l’eau de rinçage s’écouler le long de l’arbre
pendant 45 minutes pour les pompes de plus de 15 m
(50 ft) et augmentez la durée de la prélubrification d’au
moins 15 minutes pour chaque 5 m (15 ft) de longueur
supplémentaire au-delà de 20 m (65 ft). Les raccords
pour la prélubrification sont montés sur le bâti de
refoulement.
5.2.1.2 Connexion typique du tuyau de
prélubrification
[Exemples (a) à (d).]
En général, tous les bâtis de refoulement moulés de
type W sont pourvus d’un raccord de tuyau de taille
standard pour connecter la prélubrification. Les bâtis
de refoulement mécano-soudé sont pourvus d’une
tuyauterie spéciale pour permettre la prélubrification
de l’arbre.
Il relève de la responsabilité de l’utilisateur
d’installer un système de prélubrification fiable pour
prélubrifier la pompe. Flowserve ne fournira pas ces
types de systèmes ou ces accessoires avec la pompe.

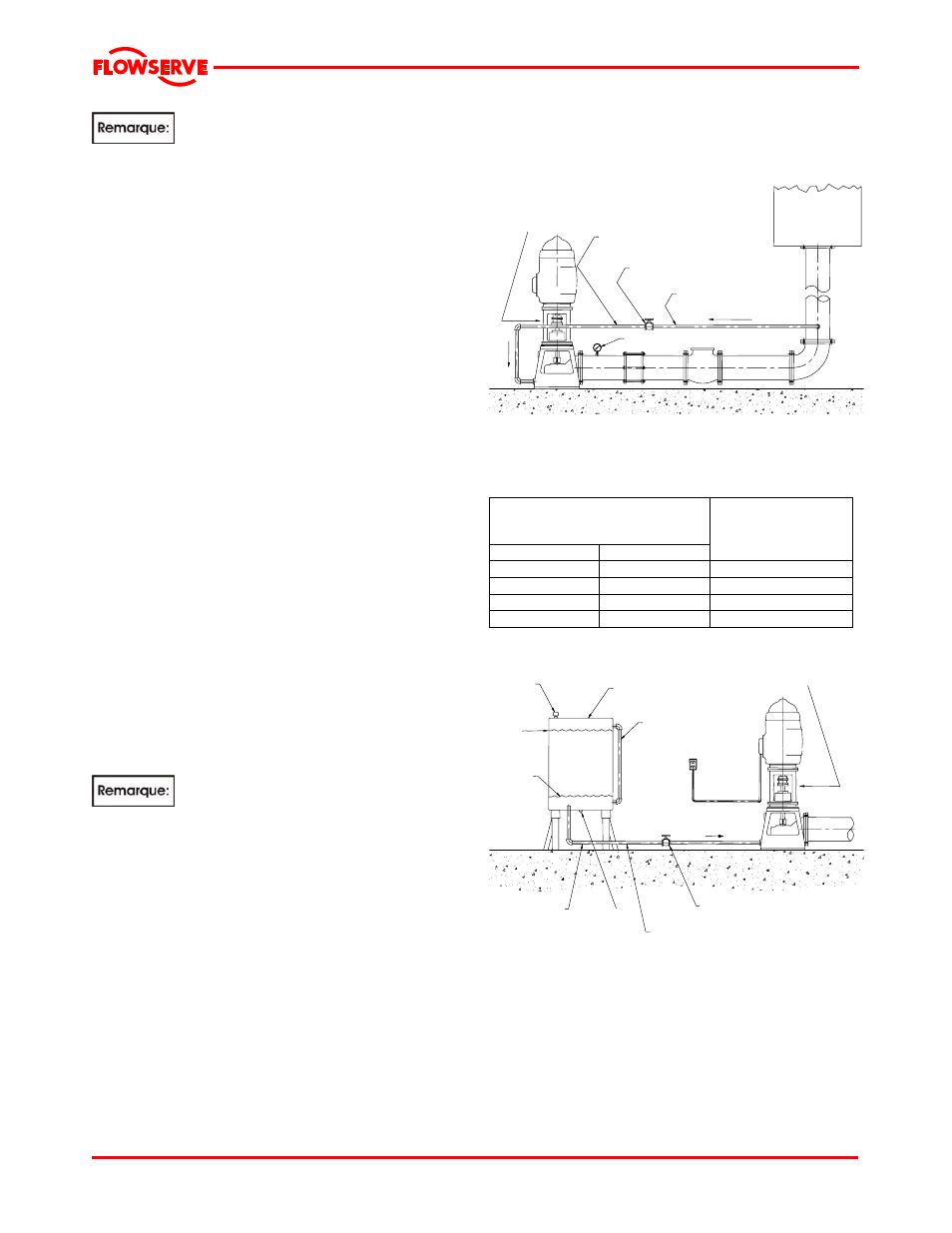

Exemples de méthodes typiques de
prélubrification utilisées dans l’industrie:
Exemple (a)
Manomètre
Taille du
réservoir
Paliers de butée et
ensemble d’accouplement
La tuyauterie doit être aussi
courte que possible
La vane à opercule doit supporter
la pression de refoulement max.
Tuyau de 25 mm (1 in.) min
Volume recommandé des réservoirs de
prélubrification pour les pompes démarrées au
régime nominal et pour toutes les méthodes de
prélubrification mentionnées dans cette section:
Profondeur jusqu’au niveau d’eau
(au démarrage de la pompe)
m (ft)
Plus de: Jusqu’à:
Taille du réservoir de
prélubrification
m 3 (US gal)
0 9 (30) 0
9 (30) 30 (100) 0.19 (50)
30 (100) 60 (200) 0.38 (100)
60 (200) 150 (500) 0.75 (200)
Exemple (b)
Paliers de butée et
ensemble d’accouplement
Event
Niveau
max.
Niveau de
démarrage
Réservoir de
lubrification
Indicateur
de niveau
La vane à opercule doit supporter
la pression de refoulement max.
La tuyauterie doit être aussi
courte que possible
Bouchon
de vidange
Tuyau de 25 mm
(1 in.) min
