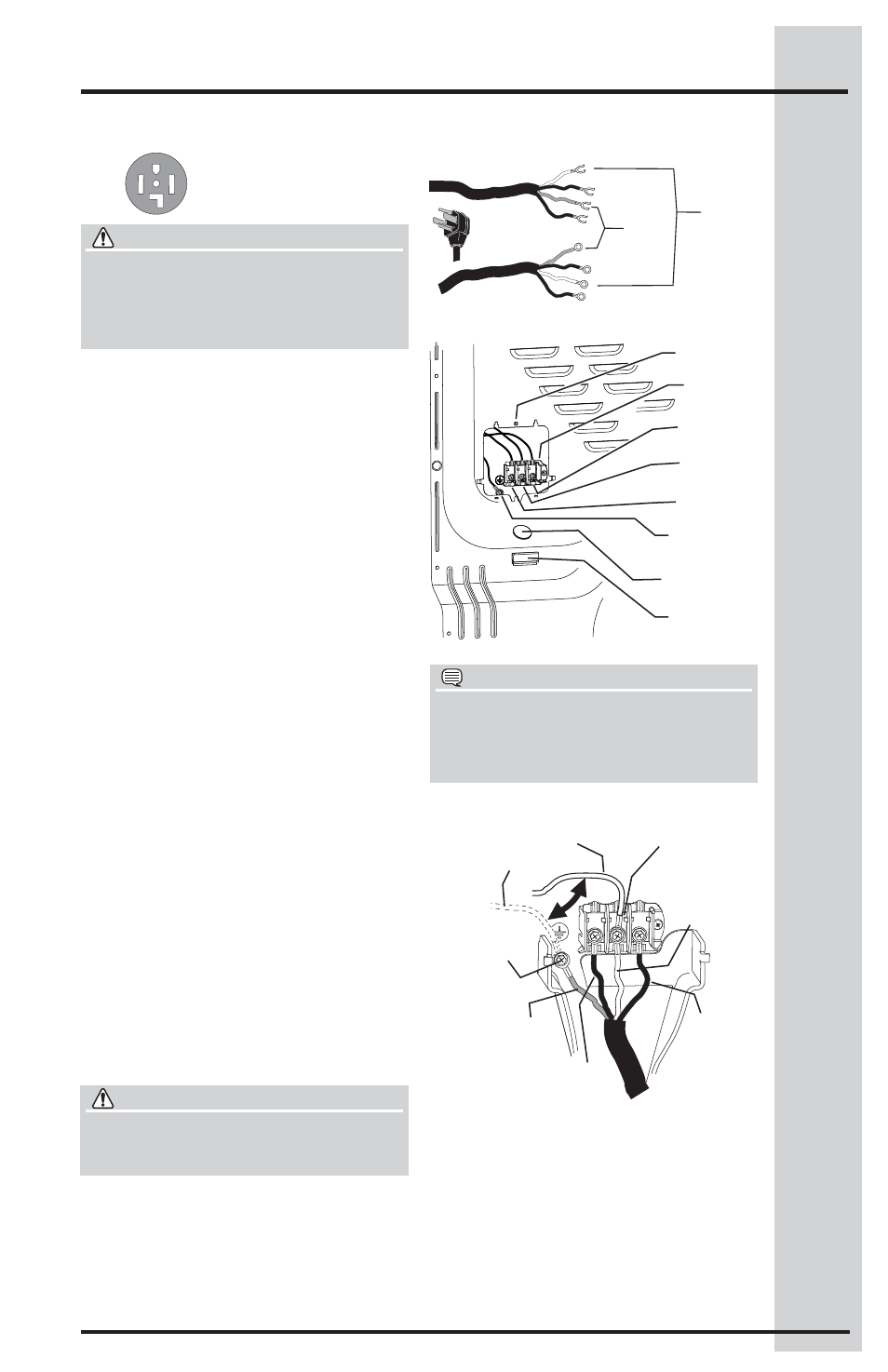

13 Instrucciones de Instalación
Conexión eléctrica (fuera de Canadá): tetrafi lar
Receptáculo tetrafi lar
(tipo NEMA 14-30R)
1. Desconecte el suministro eléctrico del
tomacorriente.
2. Extraiga el tornillo que sujeta la cubierta
de acceso del bloque terminal que se
encuentra en la esquina inferior de la parte
trasera de la secadora.
3. Instale un dispositivo de liberación de
tensión aprobado por U.L., de acuerdo
con las instrucciones relativas al cable
de alimentación/dispositivo de liberación
de tensión del fabricante, en el orifi cio de
entrada del cable de alimentación debajo
del panel de acceso. En este momento, el
dispositivo de liberación de tensión debe
estar holgadamente en su lugar.
4. Pase un cable de alimentación aprobado
por U.L. DESENCHUFADO, de 30 amp.
tipo NEMA 14-30, SRDT o ST a través del
dispositivo de liberación de tensión.
5. Desconecte el cable interno (BLANCO) de
conexión a tierra que integra el enchufe
preformado de la secadora del tornillo de
conexión a tierra (VERDE) que está junto al
bloque terminal.
6. Conecte el cable de conexión a tierra
(VERDE) del cable de alimentación al
gabinete utilizando el tornillo (VERDE) de
conexión a tierra. Ajuste el tornillo con
fi rmeza.
7. Mueva el cable interno (BLANCO) de
conexión a tierra que integra el enchufe
preformado de la secadora al bloque
terminal y conéctelo junto con el conductor
neutro (BLANCO) del cable de alimentación
al terminal PLATEADO del centro del bloque
terminal. Ajuste el tornillo con fi rmeza.
8. Conecte los conductores ROJO y NEGRO
del cable de alimentación a los terminales
externos de color LATÓN del bloque
terminal. Ajuste los dos tornillos con fi rmeza.
9. Siga las pautas del fabricante para sujetar
fi rmemente el dispositivo de liberación de
tensión y el cable de alimentación.
10. Vuelva a instalar la cubierta del bloque
terminal.
NOTA
Si un tornillo del terminal se cae durante la
instalación del cable, se puede recuperar
en la ranura de recuperación de tornillos del
terminal que se encuentra debajo del panel
de acceso.
ADVERTENCIA
PELIGRO DE DESCARGA ELÉCTRICA
No forme un ángulo agudo con el cableado/
conductor, ni los doble en el punto de conexión.
ADVERTENCIA
PELIGRO DE DESCARGA ELÉCTRICA
El no desconectar el suministro eléctrico
antes de realizar cualquier reparación puede
ocasionar lesiones personales o incluso la
muerte.
Connexión Connexión
tierra interna tierra interna
(tornillo VERDE) (tornillo VERDE)
Instale aquí un Instale aquí un
dispositivo de dispositivo de
liberación de tensión liberación de tensión
aprobado por U.L. aprobado por U.L.
Ranura de Ranura de
recuperación de recuperación de
tornillos del terminal tornillos del terminal
Línea 1 Línea 1
(terminal de (terminal de
LATÓN) LATÓN)
Neutro Neutro
(terminal (terminal
PLATEADA) PLATEADA)
Línea 2 Línea 2
(terminal de (terminal de
LATÓN) LATÓN)
Tornillo de Tornillo de
cubierto cubierto
de acceso de acceso
Tablero de Tablero de
terminale terminales
Neutro Neutro
(cable BLANCO) (cable BLANCO)
30 AMP 30 AMP
NEMA 14-30 NEMA 14-30
Tierra Tierra
(cable VERDE) (cable VERDE)
Mueva el cable de conexión Mueva el cable de conexión
interna a tierra (BLANCO) al interna a tierra (BLANCO) al
terminal del neutro (PLATEADO) terminal del neutro (PLATEADO)
para los sistemas tetrafilares. para los sistemas tetrafilares.
Terminal Terminal
neutro neutro
Tornillo VERDE Tornillo VERDE
de conexión de conexión
a tierra a tierra
Cable de Cable de
alimentación alimentación
NEGRO o ROJO NEGRO o ROJO
Cable de Cable de
alimentación alimentación
NEGRO o ROJO NEGRO o ROJO
Cable VERDE Cable VERDE
de conexión de conexión
a tierra a tierra
Cable BLANCO Cable BLANCO
neutro neutro
