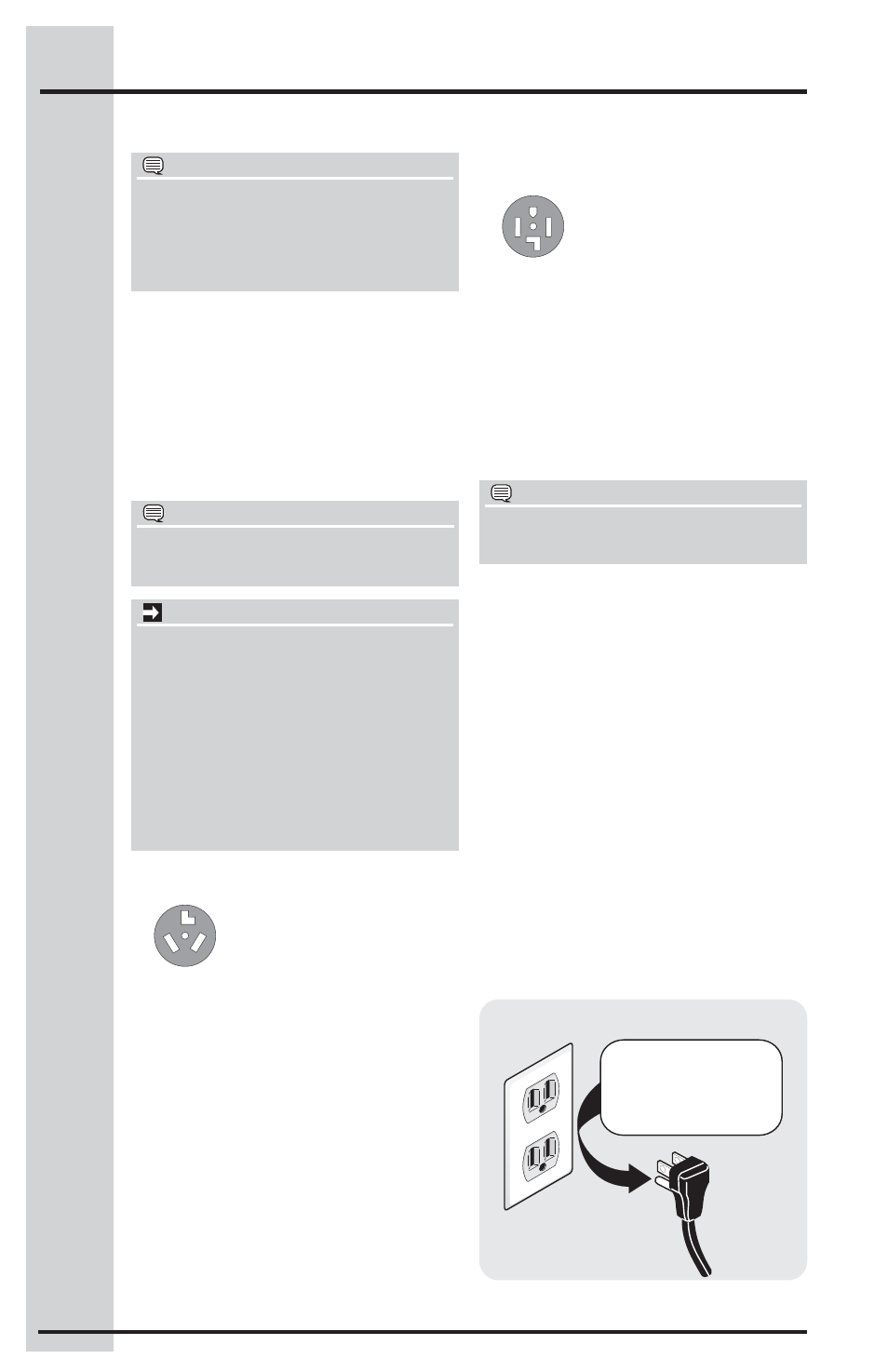

4 Exigences d’Installation
Exigences des systèmes électriques
EXIGENCES ÉLECTRIQUES DE LA SÉCHEUSE
ÉLECTRIQUE:
CIRCUIT - Circuit indépendant de 30 ampères
avec fusible temporisé ou disjoncteur de 30 A.
Utilisez des circuits indépendants pour la
laveuse et la sécheuse. NE BRANCHEZ PAS la
laveuse et la sécheuse sur le même circuit.
ALIMENTATION ÉLECTRIQUE - Câble
monophasé à trois ou quatre fi ls, 240 volts,
60 Hz; courant alternatif.
TROUSSE DE CORDON D’ALIMENTATION À
TROIS FILS (non fournie)
PRISE - NEMA 14-30R située de manière à
permettre l’accès au cordon d’alimentation
lorsque la sécheuse est à sa position de
fonctionnement.
CONNEXION DE MISE À LA TERRE - Consultez
la rubrique « Exigences de mise à la terre »
dans la section d’installation électrique.
PRISE - Prise NEMA 10-30R située de manière à
permettre l’accès au cordon d’alimentation
lorsque la sécheuse est à sa position de
fonctionnement.
CONNEXION DE MISE À LA TERRE - Consultez
la rubrique « Exigences de mise à la terre »
dans la section d’installation électrique.
La sécheuse DOIT utiliser un cordon
d’alimentation à trois fi ls NEMA 10-30 de type
SRDT d’une capacité de 240 volts (c.a.) et d’au
moins 30 ampères, avec trois connecteurs
ouverts embrochables avec extrémités
renversées, ou connecteurs à boucle fermée,
spécialement indiqués pour une utilisation
avec une sécheuse. Pour les instructions de
raccordement du cordon à 3 fi ls, consultez la
section CONNEXIONS ÉLECTRIQUES POUR
UN SYSTÈME À TROIS FILS.
TROUSSE DE CORDON D’ALIMENTATION À
QUATRE FILS (non fournie)
La sécheuse DOIT utiliser un cordon
d’alimentation à quatre fi ls NEMA 14-30 de
type SRDT d’une capacité de 240 volts (c.a.)
et d’au moins 30 ampères, avec quatre
connecteurs ouverts embrochables avec
extrémités renversées, ou connecteurs
à boucle fermée, spécialement indiqués
pour une utilisation avec une sécheuse.
Pour les instructions de raccordement du
cordon à quatre fi ls, consultez la section
CONNEXIONS ÉLECTRIQUES POUR UN
SYSTÈME À QUATRE FILS.
EXIGENCES ÉLECTRIQUES DE LA SÉCHEUSE
À GAZ:
CIRCUIT - Circuit indépendant de 15 ampères,
polarisé et mis à la terre, avec fusible
temporisé ou disjoncteur de 15 A.
ALIMENTATION ÉLECTRIQUE - Câble
monophasé à deux fi ls mis à la terre,
120 volts, 60 Hz; courant alternatif.
CORDON D’ALIMENTATION - La sécheuse est
dotée d’un cordon d’alimentation de 120 volts
à trois fi ls.
CONNEXION DE MISE À LA TERRE - Consultez
la rubrique « Exigences de mise à la terre »
dans la section d’installation électrique.
Prise à 3 alvéoles
(NEMA type 10-30R)
Prise à 4 alvéoles
(NEMA type 14-30R)
REMARQUE
Étant donné les variations de tension possibles,
l’utilisation de cette sécheuse avec une source
d’alimentation produite par une génératrice à
essence, solaire ou éolienne ou par toute autre
source d’alimentation diff érente de celle fournie
par les services publics n’est pas recommandée.
REMARQUE
Les sécheuses destinées à la vente au Canada
sont munies d’un cordon d’alimentation à 4 fi ls
(NEMA 14-30R).
REMARQUE
Une alimentation secteur de 120/208 V CA,
monophasée, 60 Hz peut être utilisée pour les
sécheuses dont la plaque signalétique l’indique.
IMPORTANT
Cette sécheuse est mise à la terre par le fi l
d’alimentation neutre, sauf si elle est destinée à
la vente au Canada.
Seul un cordon à 4 conducteurs doit être utilisé
lorsque l’appareil est installé dans les endroits
où la mise à la terre par conducteur neutre est
interdite. La mise à la terre par le fi l d’alimen-
tation neutre est interdit pour : (1) un nouveau
circuit de dérivation, (2) les maisons mobiles,
(3) les véhicules récréatifs, et (4) les régions où
les codes locaux ne permettent pas la mise à
la terre par le fi l d’alimentation neutre.
Prise murale avec Prise murale avec
mise à la terre
mise à la terre
à la terre de cette fiche. à la terre de cette fiche.
Ne coupez pas, n'enlevez Ne coupez pas, n'enlevez
pas et ne mettez pas hors
pas et ne mettez pas hors
circuit la broche de mise
circuit la broche de mise
Cordon électrique muni Cordon électrique muni
avec mise à la terre avec mise à la terre
d’une fiche à trois broches d’une fiche à trois broches
