13

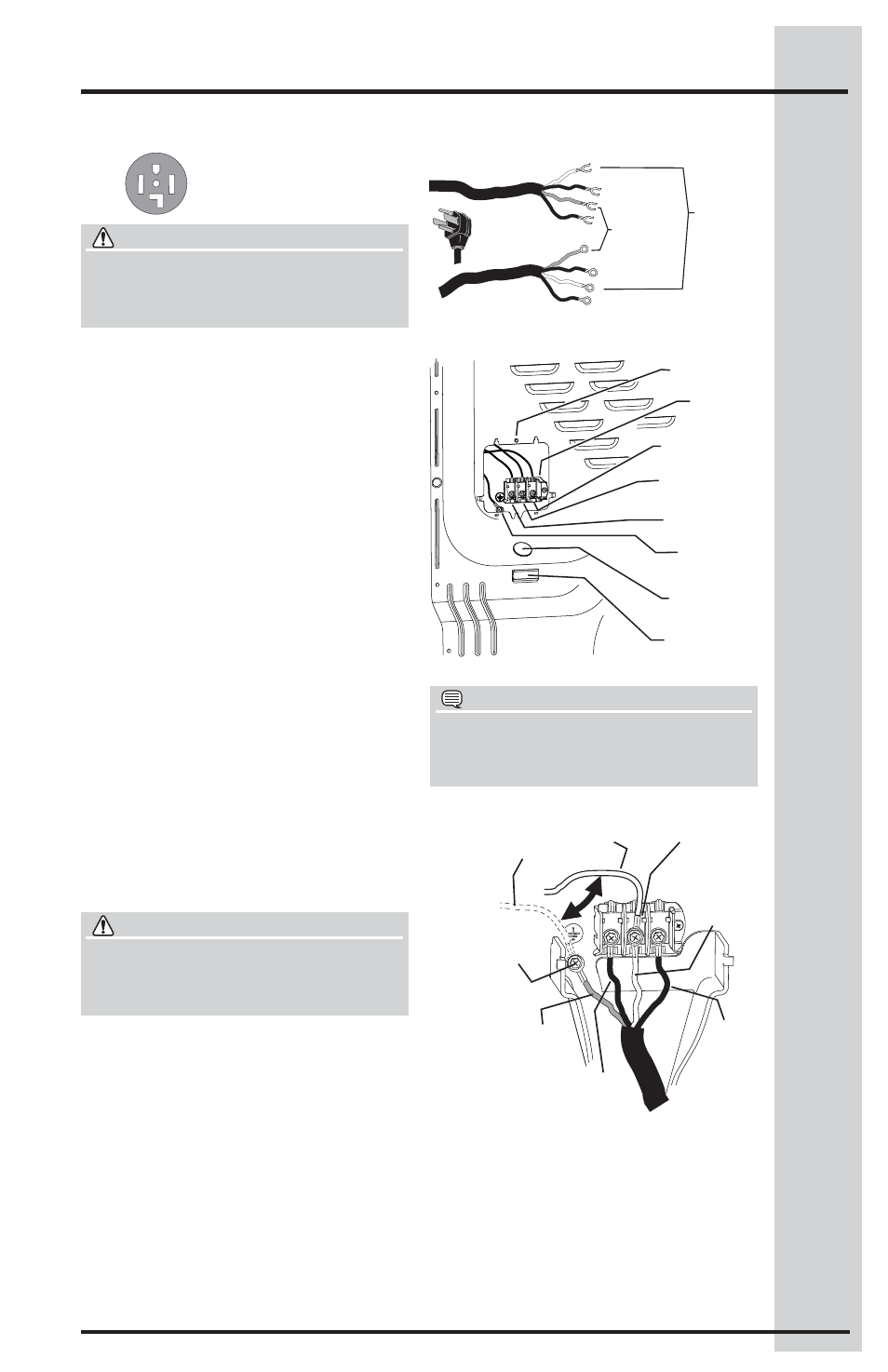

Connexion électrique (sauf au Canada) - cordon à 4 fi ls
Prise à 4 alvéoles
(NEMA type 14-30R)
REMARQUE
Si une vis de borne tombe pendant
l’installation du cordon, elle peut être
récupérée dans la fente de récupération sous
le panneau d’accès.
AVERTISSEMENT
RISQUE DE CHOC ÉLECTRIQUE
N’eff ectuez pas de courbe soudaine, et ne
pincez pas le câblage ou les conducteurs aux
connexions.
AVERTISSEMENT
RISQUE DE CHOC ÉLECTRIQUE
Le fait de ne pas débrancher l’appareil de sa
source d’alimentation en électricité avant son
entretien peut causer des blessures, voire la mort.
1. Coupez l'alimentation à la prise.
2. Retirez la vis qui fi xe le couvercle d'accès
du bornier dans le coin inférieur du dos de
la sécheuse.
3. Installez un réducteur de tension certifi é UL
conformément aux instructions du fabricant
de cordon d'alimentation ou de réducteur
de tension dans l'orifi ce de cordon
d'alimentation sous le panneau d'accès. À
ce moment, le réducteur de tension devrait
être installé lâchement.
4. Passez un cordon de 30 A certifi é UL
NEMA 14-30 de type SRDT, NON BRANCHÉ,
dans le réducteur de tension.
5. Débranchez le fi l de mise à la terre du
faisceau électrique interne de la sécheuse
(BLANC) de la vis de mise à la terre (VERTE)
près du bornier.
6. Fixez le fi l de mise à la terre (VERT) du
cordon d'alimentation à la caisse avec la vis
de mise à la terre (VERTE). Serrez bien la vis.
7. Déplacez le fi l de mise à la terre du faisceau
électrique interne (BLANC) au bornier
et fi xez-le avec le fi l neutre du cordon
d'alimentation (BLANC) à la borne centrale
ARGENT du bornier. Serrez bien la vis.
8. Fixez les fi ls ROUGE et NOIR du cordon
d'alimentation aux bornes externes en
LAITON du bornier. Serrez bien les deux vis.
Mise à la Mise à la
terre interne terre interne
(Vis VERTE) (Vis VERTE)
Installez un Installez un
réducteur de réducteur de
tension certifié UL ici tension certifié UL ici
Fente de Fente de
récupération pour récupération pour
les vis des bornes les vis des bornes
Fil 1 Fil 1
(Borne en LAITON) (Borne en LAITON)
Fil neutre Fil neutre
(Borne en ARGENT) (Borne en ARGENT)
Fil 2 Fil 2
(Borne en LAITON) (Borne en LAITON)
Vis du panneau Vis du panneau
d'accès d'accès
Bloc de Bloc de
branchement branchement
Fils neutres Fils neutres
(Fils BLANCS) (Fils BLANCS)
30 AMP 30 AMP
NEMA 14-30 NEMA 14-30
Mises à la terre Mises à la terre
(Fils VERTS) (Fils VERTS)
9. Suivez les consignes du fabricant pour fi xer
solidement le réducteur de tension et le
cordon d'alimentation.
10. Réinstallez le couvercle du panneau d’accès
au bornier.
Dans un système à 4 fils, branchez Dans un système à 4 fils, branchez
le fil de mise à la terre interne (BLANC) le fil de mise à la terre interne (BLANC)
zsur la borne neutre (ARGENT). zsur la borne neutre (ARGENT).
Borne Borne
neutre neutre
Vis de mise Vis de mise
à la terre VERTE à la terre VERTE
Fil d'ali- Fil d'ali-
mentation mentation
NOIR ou NOIR ou
ROUGE ROUGE
Fil d'alimentation Fil d'alimentation
NOIR ou ROUGE NOIR ou ROUGE
Fil de mise Fil de mise
à la terre VERT à la terre VERT
Fil neutre Fil neutre
BLANC BLANC
Instructions d’Installation
