12

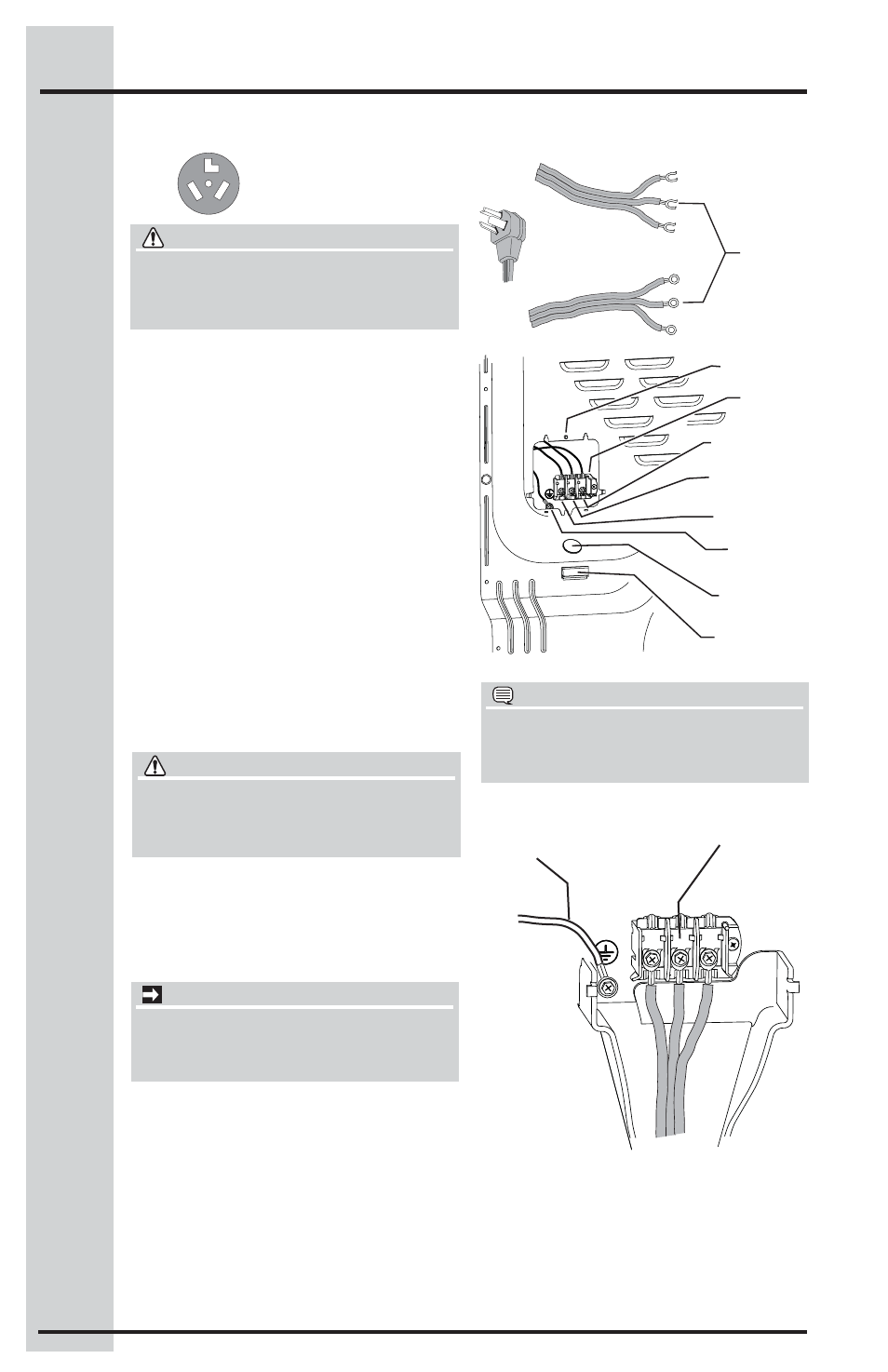

Connexion électrique (sauf au Canada) - cordon à 3 fi ls
Prise à 3 alvéoles
(NEMA type 10-30R)
REMARQUE
Si une vis de borne tombe pendant
l’installation du cordon, elle peut être
récupérée dans la fente de récupération sous
le panneau d’accès.
AVERTISSEMENT
RISQUE DE CHOC ÉLECTRIQUE
N’eff ectuez pas de courbe soudaine, et ne
pincez pas le câblage ou les conducteurs aux
connexions.
AVERTISSEMENT
RISQUE DE CHOC ÉLECTRIQUE
Le fait de ne pas débrancher l’appareil de sa
source d’alimentation en électricité avant son
entretien peut causer des blessures, voire la mort.
IMPORTANT
Si vous passez d’un système à quatre fi ls à un
système à trois fi ls, déplacez le fi l de mise à la
terre interne de la borne centrale du bornier à
la vis VERTE à côté du bornier.
1. Coupez l'alimentation à la prise.
2. Retirez la vis qui fi xe le couvercle d'accès
du bornier dans le coin inférieur du dos de
la sécheuse.
3. Installez un réducteur de tension certifi é UL
conformément aux instructions du fabricant
de cordon d'alimentation ou de réducteur
de tension dans l'orifi ce de cordon
d'alimentation sous le panneau d'accès. À
ce moment, le réducteur de tension devrait
être installé lâchement.
4. Passez un cordon de 30 A certifi é UL
NEMA 10-30 de type SRDT, NON BRANCHÉ,
dans le réducteur de tension.
5. Fixez le fi l neutre du cordon d'alimentation
(fi l du centre) à la borne centrale ARGENT
du bornier. Serrez bien la vis.
6. Fixez les deux autres fi ls aux bornes
externes en LAITON du bornier. Serrez bien
les deux vis.
Mise à la Mise à la
terre interne terre interne
(Vis VERTE) (Vis VERTE)
Installez un Installez un
réducteur de réducteur de
tension certifié UL ici tension certifié UL ici
Fente de Fente de
récupération pour récupération pour
les vis des bornes les vis des bornes
Fil 1 Fil 1
(Borne en LAITON) (Borne en LAITON)
Fil neutre Fil neutre
(Borne en ARGENT) (Borne en ARGENT)
Fil 2 Fil 2
(Borne en LAITON) (Borne en LAITON)
Vis du panneau Vis du panneau
d'accès d'accès
Bloc de Bloc de
branchement branchement
Fil neutre Fil neutre
(fil du centre) (fil du centre)
30 AMP 30 AMP
NEMA 10-30 NEMA 10-30
7. Suivez les consignes du fabricant pour fi xer
solidement le réducteur de tension et le
cordon d'alimentation.
8. Réinstallez le couvercle du panneau
d’accès au bornier.
N'ENLEVEZ PAS la mise N'ENLEVEZ PAS la mise
à la terre interne dans à la terre interne dans
un système à trois fils!
un système à trois fils!
Borne Borne
neutre neutre
Instructions d’Installation
