9 Requisitos de instalación

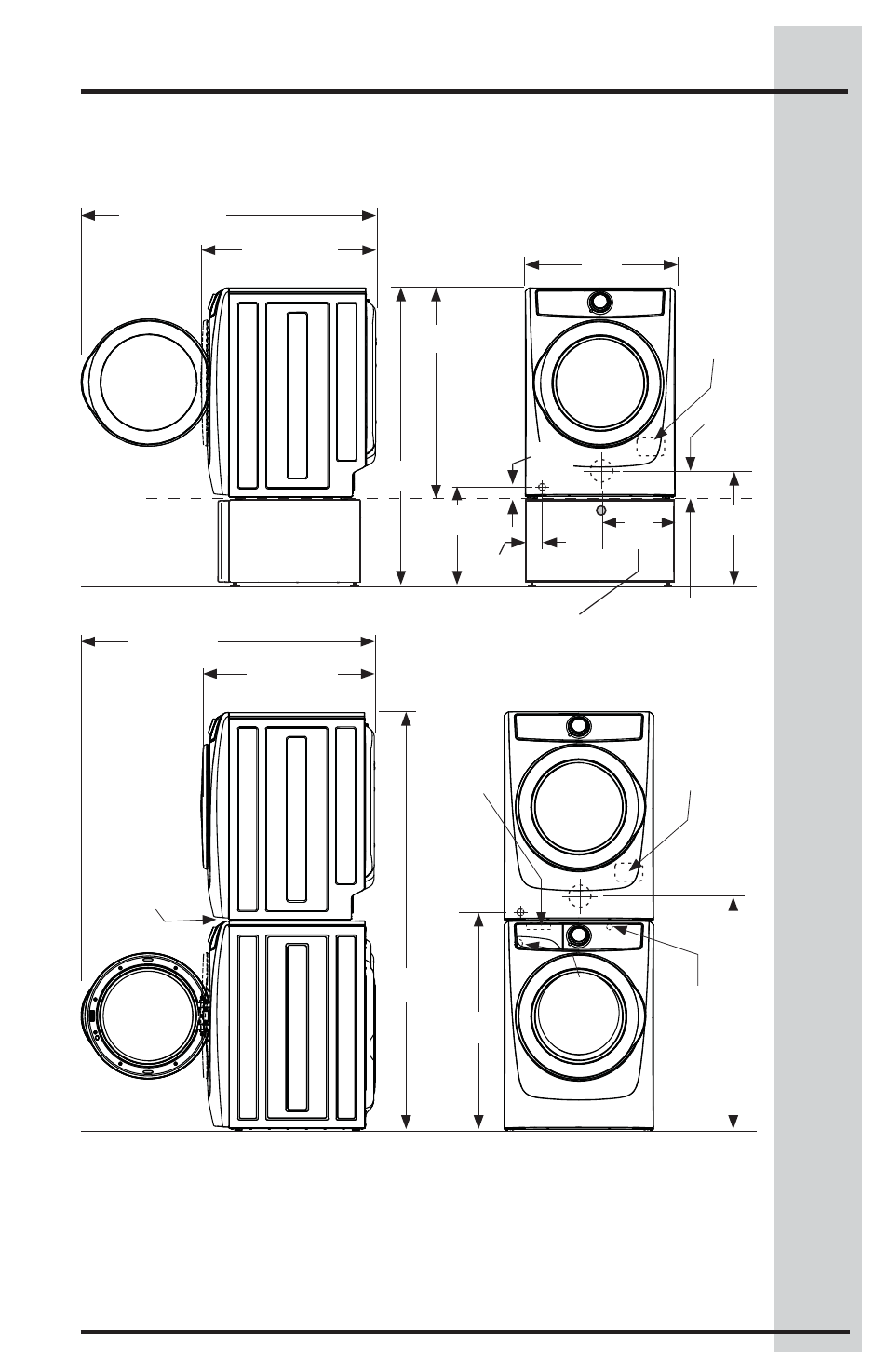

Dimensiones de la secadora
*La conexión de la manguera de entrada de agua en la secadora a vapor añade 3/4” (2 cm) a la profundidad de instalación.
1 La longitud del cable de alimentación de la secadora a gas o secadora eléctrica (Canadá) es de aproximadamente 152,5 cm (60 in).
2 La longitud de la manguera de drenaje de la lavadora es de aproximadamente 150 cm (59 in).
3 La longitud del cable de alimentación de la lavadora es de aproximadamente 152,5 cm (60 in).
suministro
eléctrico en la
parte trasera
de la unidad
1
tubería de
suministro de
gas en la parte
trasera de la
unidad de gas altura de la
línea central
para ventilación
trasera
53.5” (136 cm)*
para destapar abra la puerta
53.2” (135 cm)*
para destapar abra la puerta
32” (81.25 cm)*
al frente de la
puerta cerrada
31.6” (80 cm)*
al frente de la
puerta cerrada
75.75”
(192.5 cm)
41.0”
(105 cm)
39.0”
(99 cm)
conexión del
suministro de
agua en la parte
trasera de la
lavadora
manguera de
drenaje en la
parte trasera de
la lavadora
2
suministro
eléctrico en la
parte trasera
de la unidad
3
línea del piso
línea del piso
línea del piso
secadora independiente
sobre el piso
secadora colocada
sobre pedestal
opcional
suministro
eléctrico en la
parte trasera
de la unidad
1
tubería de
suministro
de gas en la
parte trasera
de la unidad
de gas
altura de la línea
central para
ventilación trasera
27.0”
(68.5 cm)
13.5”
(34.5 cm)
38.0”
(96.5 cm)
53.25”
(135.5 cm)
17.0”
(43 cm)
19.0”
(48 cm)
3.7”
(9.5 cm)
1.5”
(4 cm)
3.75”
(9.5 cm)
hacia el centro de la
ventilación trasera
kit de apilado aprobado
(STACKIT7X) necesario
para la instalación apilada
