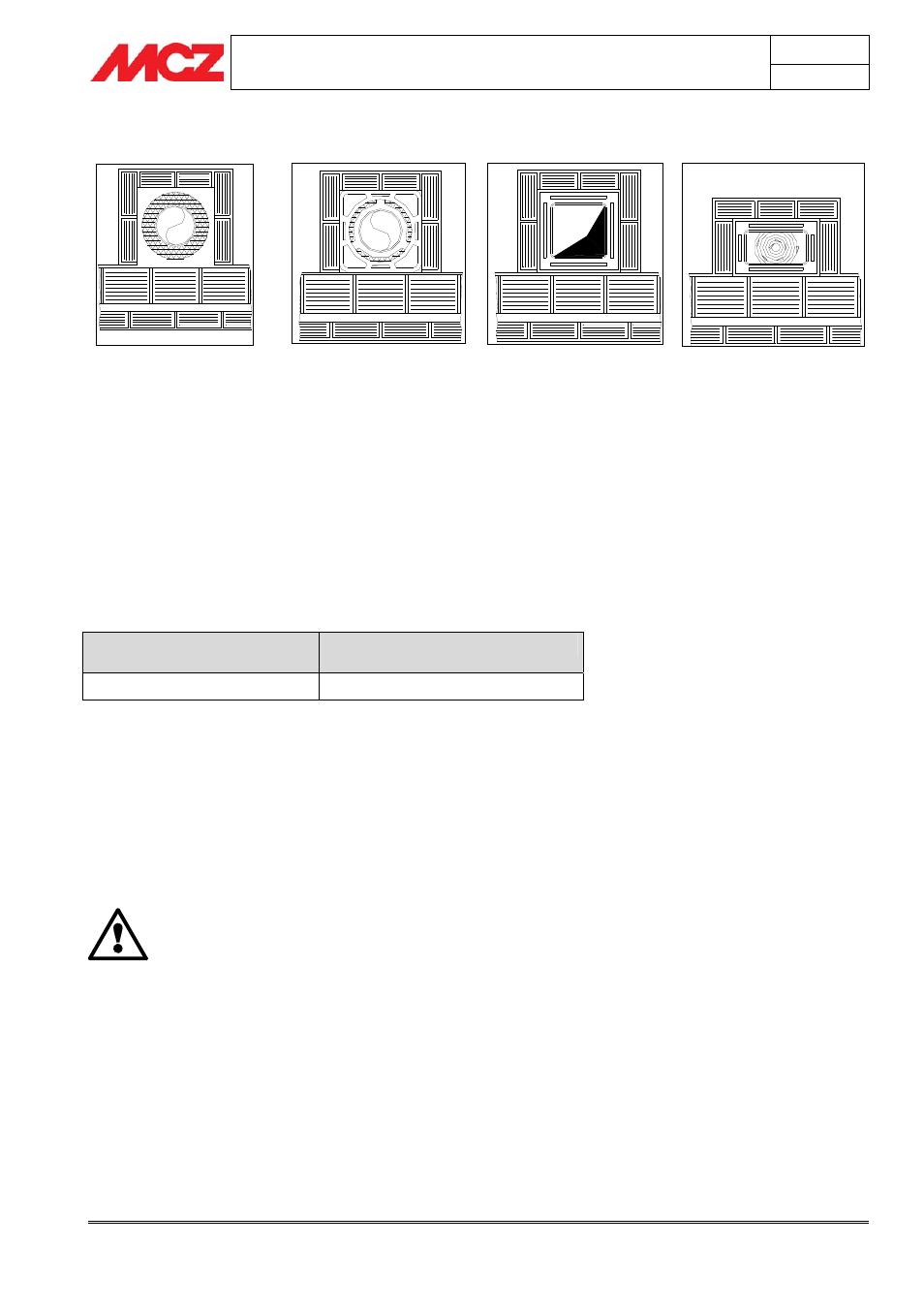

2.5.1. Exemples de conduit de fumée
Conduit de fumée en acier inox
AISI 304 doté d'une double
chambre isolée avec de la fibre
de céramique ou équivalent
résistant à 400°C.
PARFAIT
Conduit de fumée en matériau
réfractaire avec double chambre
isolée et chemise extérieure en
béton allégé avec un matériau
alvéolaire de type argile. BON
Conduit de fumée traditionnel
en argile à section carrée avec
des parties vides isolantes.
MÉDIOCRE
Éviter les conduits de fumée
avec une section interne
rectangulaire dont la longueur
est le double de la largeur,
comme par exemple 20x40 ou
15x30.
INSUFFISANT
Pour les conduits de fumée à section carrée ou rectangulaire, les angles
doivent être arrondis et de rayon non inférieur à 20 mm. Pour la section
rectangulaire, le rapport entre les dimensions internes doit être ≤1,5.
La section du conduit de fumée préconisée en fonction de sa longueur
est indiquée dans le tableau ci-dessous :
Hauteur (m) Section (cm²)
De 3 m et plus 400 (20x20 cm ou ∅ 20 cm)
N.B. Une section trop petite ou trop grande provoque une diminution
du tirage et risque de compromettre l'isolation.
Pour des sections particulières ou des variations de section ou de
parcours, il faudra vérifier le fonctionnement du système d'évacuation
des fumées en fonction de la norme UNI 9615.
Il est conseillé d'équiper le conduit de fumé d'une chambre de dépôt
des matériaux solides avec porte hermétique, à installer juste au-
dessous du canal de fumée de manière à pouvoir y accéder facilement.
IMPORTANT !
En cas de doutes sur les prestations de votre conduit
de fumée ou si ses dimensions sont différentes de
celles recommandées, il est vivement conseillé de
faire effectuer une visite des lieux par un technicien
agréé MCZ ainsi qu'une mesure instrumentale des
prestations du conduit de fumée (mesure avec
micromanomètre)
MCZ s.p.a. décline toute responsabilité en cas de
mauvais fonctionnement de l'appareil imputable à un
conduit de fumée mal dimensionné et ne répondant
pas aux exigences requises dans le tableau
technique.
