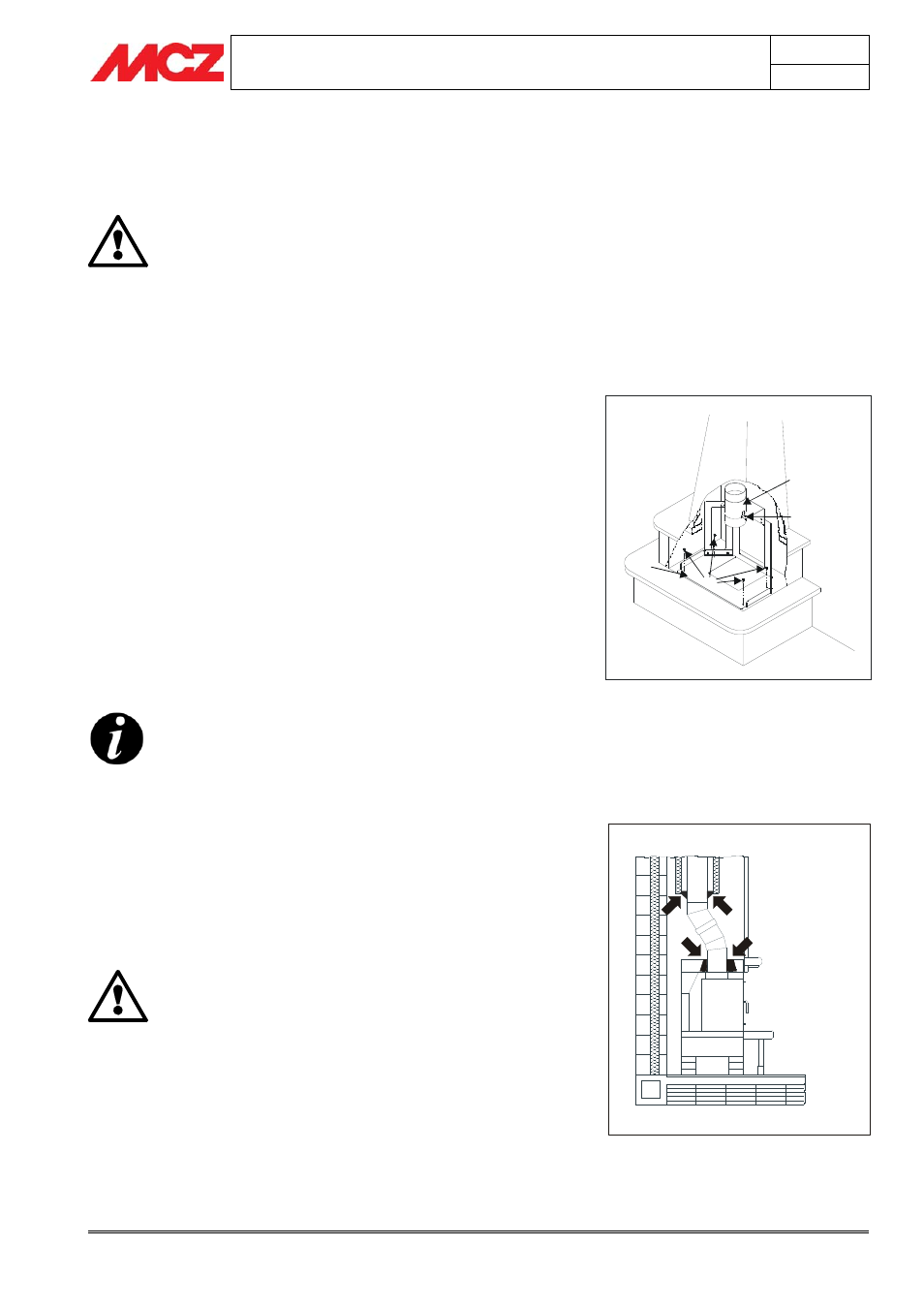

4.3. RÈGLES GÉNÉRALES DE MONTAGE
L'insert peut être inséré soit sur des foyers déjà existants, soit en tant
que foyer indépendant grâce à sa structure autoportante.
Si l'insert est installé sur un foyer déjà existant,
vérifier la compatibilité des mesures du foyer.
Si l'insert est installé sur le sol ou près de murs
inflammables, ces derniers doivent être isolés de
manière sûre et appropriée.
Le modèle Superclima suit des dispositions
particulières pour la mise en place et le montage.
Nous invitons l’installateur à consulter le chapitre 4.5
4.4. MONTAGE DES INSERTS (tous les modèles)
Pour faciliter l’insertion de l'insert, surtout sur une dalle foyère
irrégulière déjà existante, on peut utiliser l'accessoire disponible en
option, RAIL D'INSERTION STRUCTURE, tandis que pour réaliser
le raccord de fumées, on peut utiliser l'accessoire disponible en
option, RACCORD TÉLESCOPIQUE . Ces accessoires ne sont pas
disponibles sur le modèle SmartBox
Pour cette opération, il suffit de fixer la structure (A) à la dalle foyère à
l'aide des chevilles fournies en dotation (D), et s'il y a lieu, niveler la
structure au moyen de cales d'épaisseur. Ensemble au rail d'insertion,
nous vous conseillons aussi d'utiliser le raccord télescopique (B), qui
une fois vissé au rail d'insertion à l'aide des fixations (C), permet
d'effectuer le raccord au conduit de cheminée avant l’insertion du
produit (voir paragraphe 4.5.2)
Pour le modèle Smartbox, les accessoires “Rail
d'insertion” et “Raccord télescopique” ne sont pas
disponibles
4.5. RACCORD AU CONDUIT DE FUMÉE (tous les modèles)
Il est conseillé de raccorder l'insert au conduit de fumée au moyen de
tubes et de coudes en acier aluminé rigide en mesure de résister soit
aux températures élevées atteintes dans cette partie de cheminée qu'à
la corrosion des fumées. Ces raccords sont disponibles, sur demande,
en différentes dimensions (voir accessoires MCZ) et simplifient
l'installation puisqu'ils s'emboîtent les uns dans les autres.
La réglementation en vigueur interdit de raccorder
l'insert au conduit de fumées par des tuyaux flexibles
en acier ou en aluminium.
4.5.1. Raccord direct entre l'insert et le conduit de
fumée
Percer et retirer la hotte en argile préexistante et emboîter les éléments
au conduit de fumée, en ayant soin de ne pas dépasser un angle de
45° et d'effectuer correctement l'éventuel scellage afin d'éviter que de
la suie ou de la cendre ne puissent retomber du conduit de fumée et se
déposer sur l'insert. (Figure 3)
Scellage de raccord direct des fumées
B
A
C
D
Positionnement du rail d'insertion et réalisation
du raccord télescopique
