Chapitre 4
NOTICE D'INSTALLATION ET D'EMPLOI
page
20
Installation et montage Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite
une à l'extérieur de l'habitation de sorte qu'elle puisse prélever de l'air
propre et frais, l'autre à l'intérieur de la pièce d’installation de l'insert. Cette
modalité permet un mélange correct de l'air à l'intérieur de la pièce
d'installation et un meilleur refroidissement de la structure de l'insert.
Au cas où il ne serait pas possible d'effectuer ce type de raccordement,
il faut tout de même raccorder les deux canalisations, même si celles-ci
sont toutes les deux orientées à l'extérieur ou à l'intérieur. Selon le
choix, les températures de fonctionnement seront légèrement
supérieures ou inférieures à la moyenne mais celles-ci ne
compromettent pas le fonctionnement du produit.
Après avoir complété l'installation du boîtier contenant le ventilateur et
des canalisations, on peut procéder aux phases successives de raccord
du conduit de fumée et du kit de ventilation.
Tous les composants de ventilation peuvent être
montés à partir de l'intérieur de la bouche du foyer
de l'insert, à l'exception du boîtier porte-moteur qui
à ce point, a toutefois déjà été installé. (Figure 1)

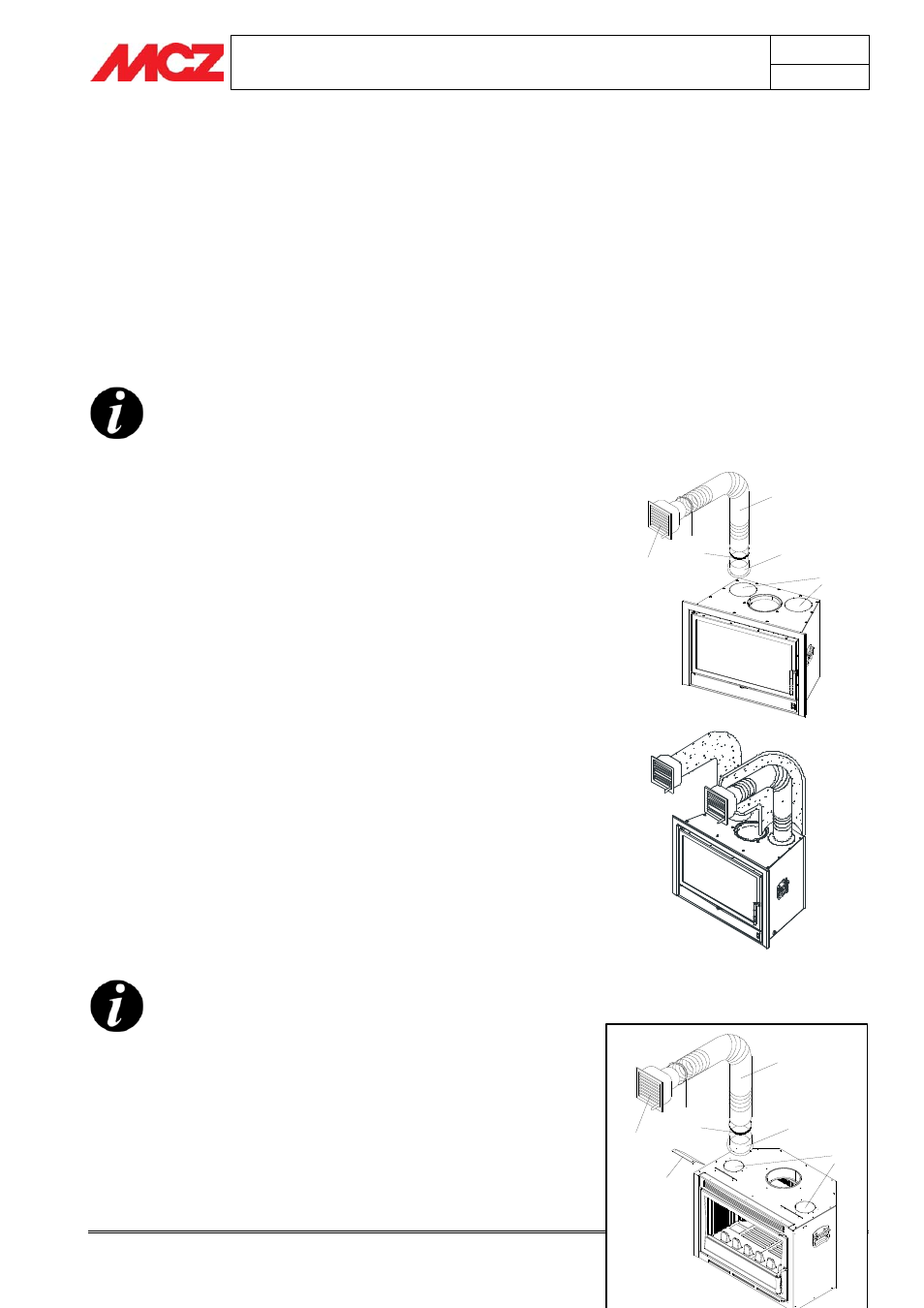

4.7. MONTAGE DU KIT SORTIE AIR CHAUD
CLIMASYSTEM ET SMARTBOX
Si l'on désire utiliser des sorties supplémentaires d'air ventilé, il est
possible d'appliquer un ou deux KITS SORTIE AIR CHAUD (en
option). (figure 5). Pour monter la canalisation de l'air chaud, il faut
briser les bouchons à demi-tranche (A), visser la bride (B) et raccorder
les tuyaux flexibles (D) en les fixant avec les colliers de fixation (E).
Sur la partie opposée au conduit, appliquer les bouches réglables (C)
qui seront ensuite fixées à la contre-hotte décorative.
Il est conseillé de :
• Positionner les bouches de sortie de l'air chaud à une hauteur
non inférieure à 2 m du sol, afin d’éviter que l’air chaud ne
puisse arriver directement à hauteur des personnes.
• Isoler les tuyaux de canalisation.
• Ne pas dépasser 1,5 m de canalisation pour chaque
sortie.
• Nous vous conseillons d'isoler les tuyaux de canalisation
pour éviter les vibrations transmises par les ventilateurs
et par l'air forcé, et pour maintenir une plus haute
température de l'air en sortie.
Il n'est pas possible d'exclure la sortie frontale de
l'air chaud, quoique sur le modèle SmartBox, en
tournant manuellement les ailettes situées au-dessus
de la porte du foyer, il est possible d'orienter
davantage l'air chaud à travers les conduits de sortie
supérieurs et les bouches de la hotte.
Montage du kit sortie air chaud
A
B
C
F
D
E
A
B
C
D
E
