Chapitre 4
NOTICE D'INSTALLATION ET D'EMPLOI
page
19
Installation et montage Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite
4.6.2. Insertion du Superclima sur un foyer
Pour installer le Superclima à l'intérieur d'un foyer, il faut d'abord
démonter le boîtier porte-moteur (M) ainsi que tous les
composants internes, en suivant le schéma 1 et créer le logement
pour contenir cet élément, en élargissant le logement de collecte des
cendres du foyer déjà existant ou le créer en perçant la dalle foyère.
Le logement porte-moteur a une dimension de : L 270 x H 170 x P 265
Prévoir également l'espace suffisant pour le raccordement des deux
canalisations d'air de diamètre 100 mm, à raccorder aux brides (P) du
boîtier porte-moteur. Insérer le boîtier porte-moteur (M) à l'intérieur du
trou que vous avez réalisé sur la vieille dalle foyère du foyer.
Pendant cette phase, commencer déjà à réaliser les canalisations de
l'air pour le ventilateur, ceci en raccordant les tuyaux flexibles, d'un
côté aux brides (P), de l'autre aux prises d'air réalisées en précédence
(voir page suivante).
Pratiquer également un trou de passage pour le câblage électrique (N-
H) reliant le panneau de commande (Q) au moteur et à la sonde
thermostatique. Prévoir aussi un logement distant du corps chaud
de l'insert pour loger le panneau de commande, de manière à pouvoir
y accéder pour toute éventuelle opération de maintenance (voir
chapitre “Montage du kit de ventilation”).
A
B
C
F
G
H
N
M
E
D
L
Q
P
Modalités de démontage/montage des composants internes :
1. Retirer les plaques foyères en fonte A
2. Retirer le fond amovible C en dévissant les vis B
3. Retirer le déflecteur E en dévissant les deux vis D
4. Déconnecter le câble de la sonde H, dévisser les deux écrous F
et retirer le support du moteur G
5. Déconnecter le câble du moteur du ventilateur N (noter la
position des connecteurs), puis
6. Dévisser les vis L bloquant le boîtier porte-moteur et le retirer.
7. Pour remonter le Superclima, effectuer ces opérations en sens
inverse (de 6 à 1)
Raccorder les canalisations comme suit :
M
P

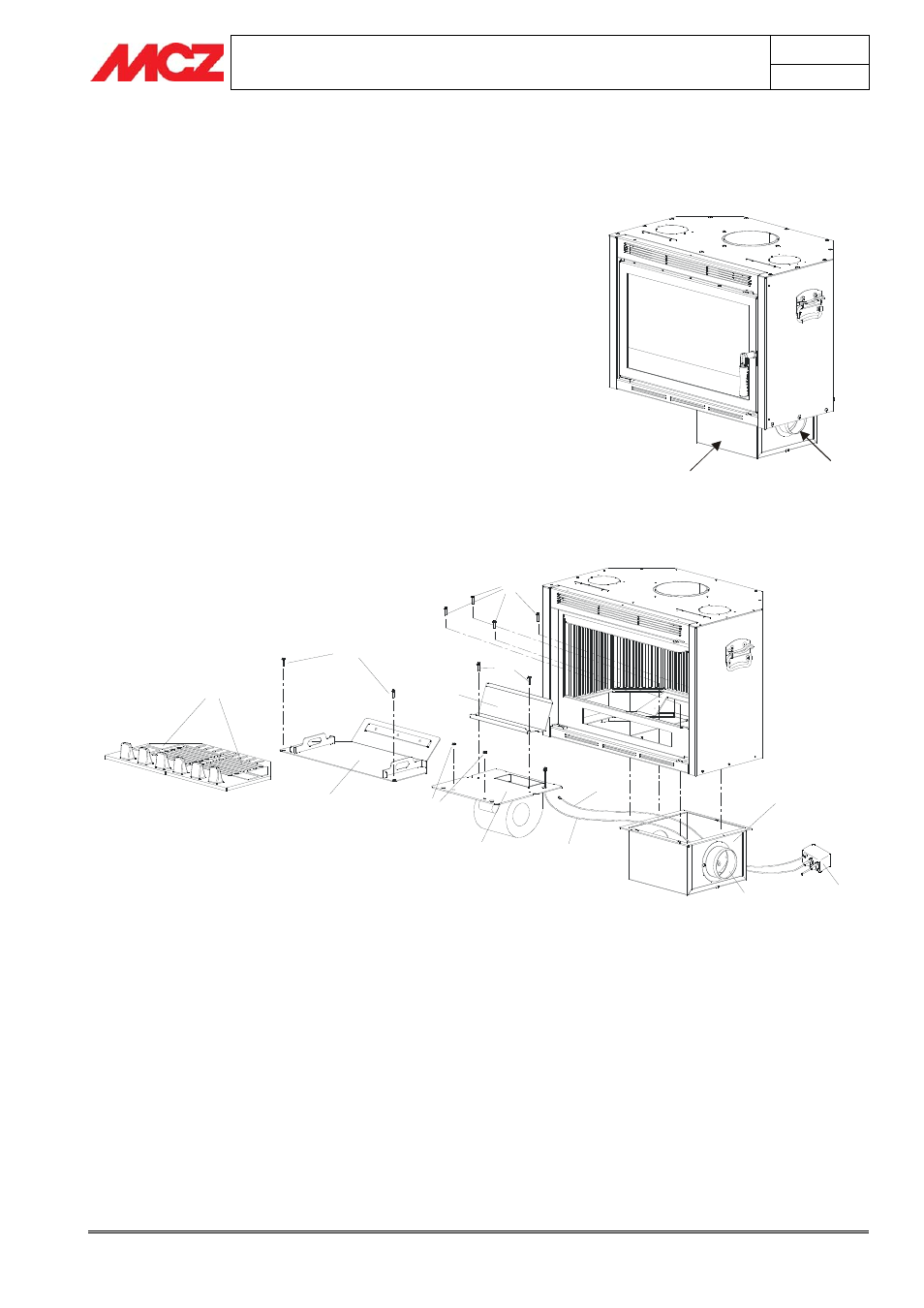

SCHÉMA 1 - Démontage et montage des composants internes du Superclima
