Chapitre 2
NOTICE D'INSTALLATION ET D'EMPLOI
page
8
Notions théoriques pour l'installation Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite
2.4. RACCORDEMENT AU CONDUIT DE CHEMINÉE
Le raccordement au conduit de fumée est une opération très
importante qui doit être effectuée très attentivement, en cas d'anomalie
ou d'erreur de construction, il sera très difficile d'y remédier sans
endommager la contre-hotte. En outre, le raccordement se trouve dans
une zone de la cheminée où les températures sont très élevées. Il est
donc très important d'utiliser des matériaux résistant à la chaleur et à
l'acidité des fumées produites par la combustion.
Avant de commencer les travaux, il faut faire attention aux points suivants :
• Le raccordement doit avoir une inclinaison maximale de 45°, ceci
afin d'éviter des dépôts excessifs de condensats produits lors de
l'allumage initial de l'insert et/ou l’accumulation excessive de
créosote, et d'éviter aussi de ralentir l'évacuation des fumées.
• Les raccords doivent être métalliques, soit en acier
aluminé et épaisseur minimale de 20/10 ou en acier
inox 316 et épaisseur minimale de 10/10. Il est interdit
d'utiliser des tubes flexibles en acier inox ou en
aluminium car ils pourraient compromettre la sécurité
du raccordement et qu'ils ont tendance à se fendre et à
se relâcher en causant des sorties de fumée.
• Les éléments raccordés doivent être parfaitement scellés.
• Le raccord au conduit de fumée ne doit être ni trop long pour
éviter toute obstruction, ni trop court pour éviter toute fuite de
fumée.
Si vous utilisez des raccords métalliques, il faut les
isoler avec des matériaux adéquats comme les
matelas isolants en fibre céramique afin d'éviter
toute détérioration des murs et de la contre-hotte
décorative.
IMPORTANT !
Toute majoration de la section du raccord doit être
effectuée directement sous la hotte de l'insert et non
le long du conduit de fumée.
2.5. CONDUIT DE FUMÉE
Le conduit de fumée étant l'élément fondamental pour l'élimination
des fumées, il devra donc avoir les caractéristiques suivantes :
• Être imperméable et thermiquement isolé.
• Être réalisé avec des matériaux résistants à la chaleur, à
l'action des produits de combustion et des condensats.
• Avoir un sens vertical avec déviations de l'axe inférieures à 45°
et être privé d'étranglement.
• Respecter les exigences indiquées dans le tableau technique
comme la section interne du conduit et la hauteur.
• Avoir une section interne de préférence circulaire.
• S'il est préexistant et qu'il a déjà été utilisé pour d'autres
appareils de chauffage, le ramoner.
Le conduit de fumée a une importance capitale pour
le bon fonctionnement et la sécurité de votre insert.

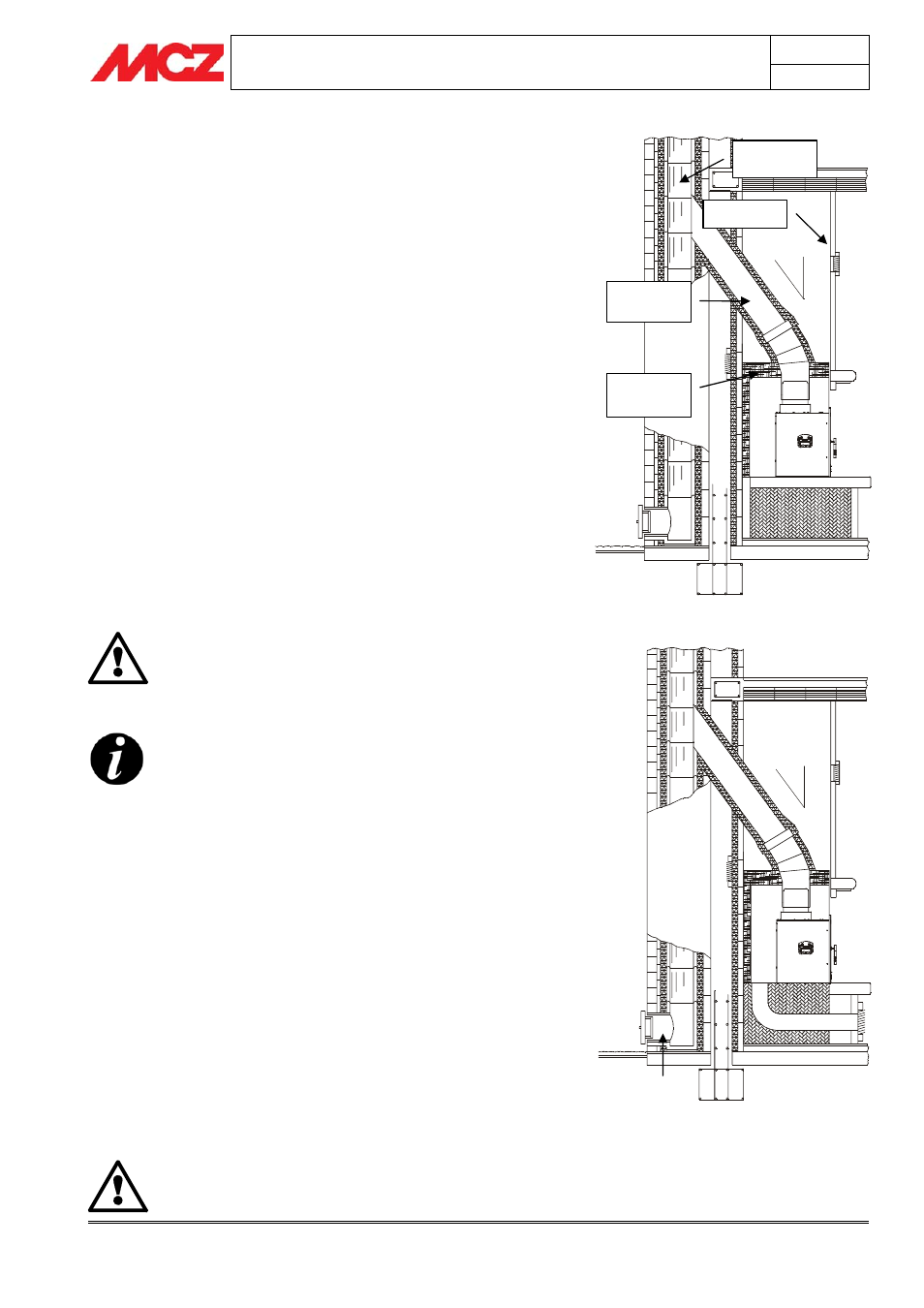

Représentation typique d'un conduit de
fumée correctement exécuté, avec au pied
du tronçon vertical externe, l'installation
d'une chambre munie de porte hermétique
pour recueillir et décharger les matériaux
solides produits par la combustion.
Raccord des
fumées
Isolation en
fibre céramique
Conduit de
cheminée
Grille de hotte
Exemple de raccordement de l'insert
45° Max
