MCZ Boxsystem 75 FR - Manuel (Page 23)

Chapitre 4
NOTICE D'INSTALLATION ET D'EMPLOI
page
23
Installation et montage Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite
5. Connecter le panneau de commande (4) situé à l'extérieur au
réseau électrique de l'habitation, ceci en suivant les
spécifications du paragraphe 4.2.2, et vérifier l'effectif allumage
de la led rouge située sur le panneau de commande.
ATTENTION !
• Le panneau de commande doit être positionné en un
endroit accessible et loin de l’insert (voir paragraphe
4.2.2), ceci pour toute éventuelle opération de
maintenance ou afin de remplacer tout fusible interne.
• L’appareil doit être alimenté à une tension de 220 V à 50
Hz et la prise de courant doit être accessible et dotée de
mise à la terre.
• Contrôler que les câbles ne soient pas au contact des
pièces chaudes métalliques de la structure car ils pourraient
fondre et provoquer un court-circuit à l'installation.
• L’appareil doit être relié à un interrupteur bipolaire doté
de fusibles.
Après avoir complété les opérations de montage du kit de
ventilation, remonter la plaque foyère et les composants
internes en suivant le schéma et la description page 17 figure
1.
4.10. MONTAGE DU KIT CADRE DE COMPENSATION
PERFORÉ
S'il devait rester un espace supérieur à 1 cm entre l’insert et le foyer
existant, on peut installer le kit cadre de compensation prévu à cet
effet, réalisé en acier aluminé déjà perforé, ceci pour cacher l'interstice
entre l’insert et le foyer.
Le cadre de compensation MCZ a une largeur standard de 10 cm
tandis que la longueur est déterminée par le périmètre de l'appareil à
installer.
Avant d'insérer le monobloc, il faut prendre les mesures exactes des
encadrements, les couper s'ils sont trop grands en utilisant des ciseaux à
tôle, et les fixer à l'aide des vis auto-taraudeuses au niveau des trous
prévus à cet effet situés sur les côtés externes et sur le toit du Superclima.
Après avoir dimensionné et monté le kit de compensation, il sera alors
possible d'insérer définitivement l’insert à l'intérieur du foyer.
4.11. MONTAGE DU CADRE DE COMPENSATION
Les modèles SmartBox et SuperClima (non disponible pour le
ClimaSystem) disposent de la possibilité de monter un cadre de finition
externe recouvrant les quatre côtés du produit.
Ce cadre (en option) se monte à la fin de l’installation et de la réalisation
du revêtement, et il se fixe directement à la structure de l'insert.
Ce cadre est une finition qui permet de cacher l'interstice entre la
structure métallique du monobloc et le mur.
Pour monter le cadre, il suffit d'ouvrir la porte du foyer, enfiler le cadre
comme illustré sur la figure, et le fixer aux montants latéraux de la
structure à l'intérieur du profil de la porte, à l'aide des quatre vis
fournies en dotation.

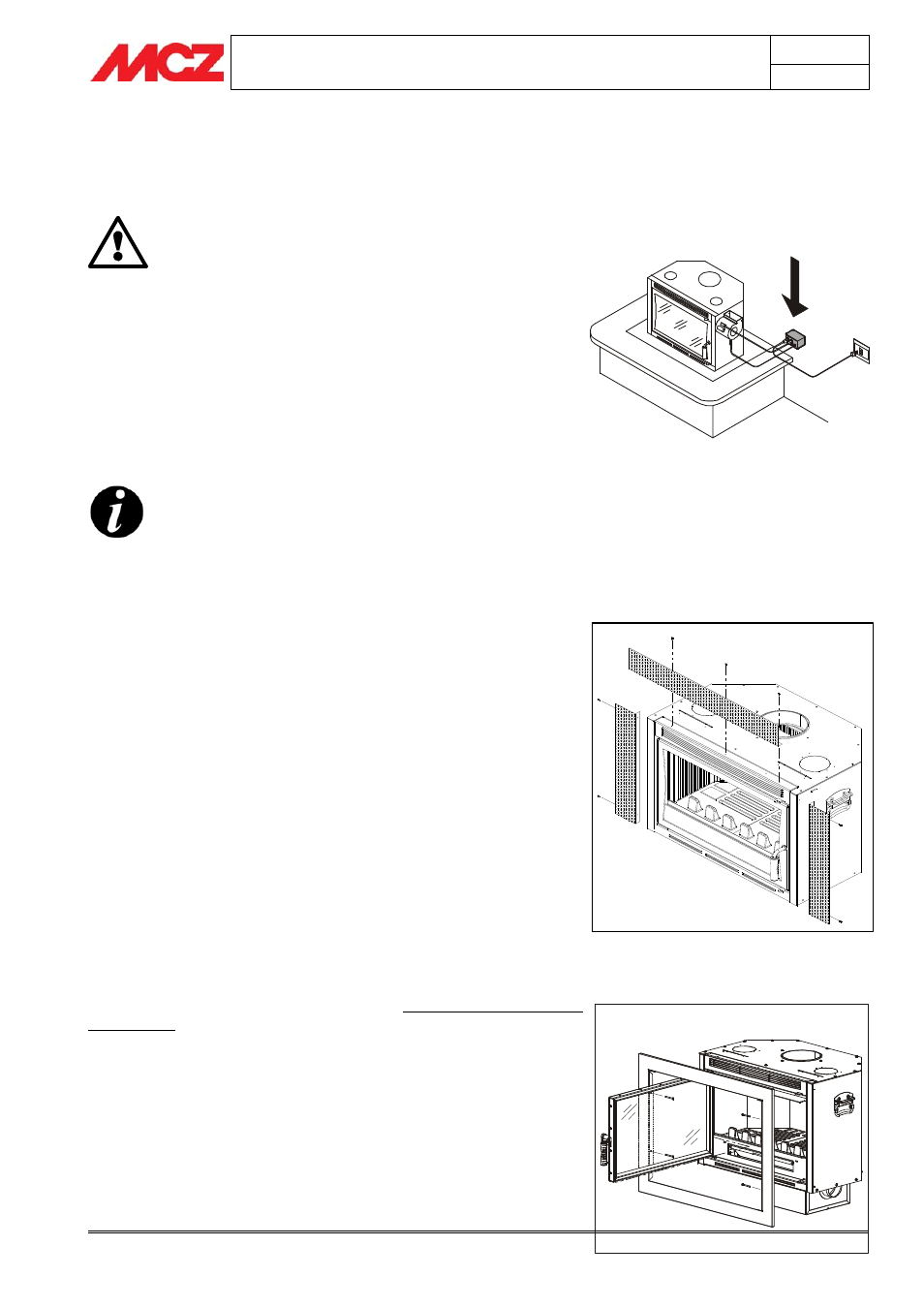

Exemple de positionnement du panneau de
commande
Montage du kit de compensation
