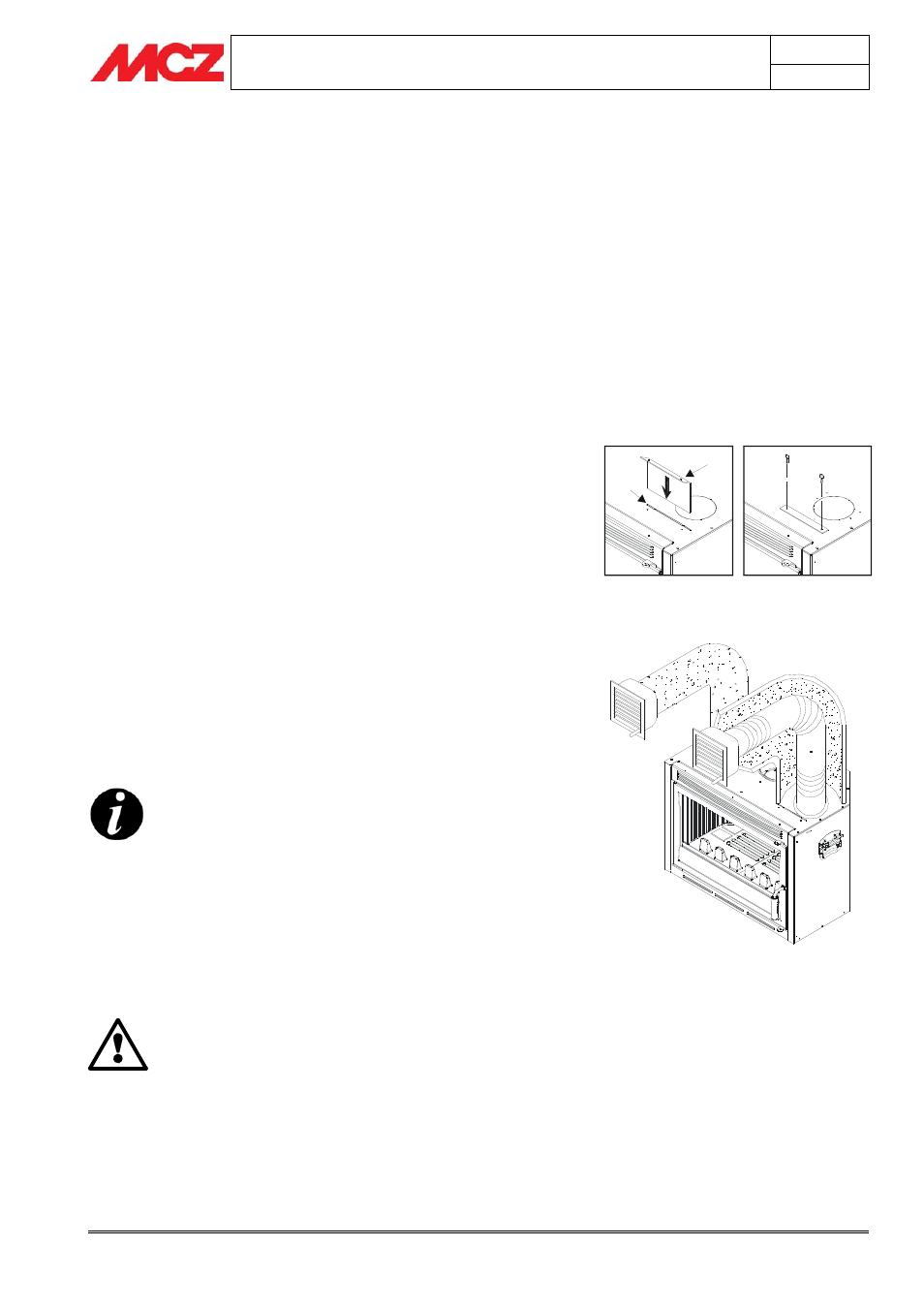

4.8. MONTAGE DU KIT SORTIE AIR CHAUD
SUPERCLIMA
Si l'on désire utiliser des sorties supplémentaires d'air ventilé, il est
possible d'appliquer un ou deux KITS SORTIE AIR CHAUD (en
option).
Pour monter la canalisation de l'air chaud, il faut briser les bouchons à
demi-tranche (A), visser la bride (B) et raccorder les tuyaux flexibles
(D) en les fixant avec les colliers de fixation (E). Sur la partie opposée
au conduit, appliquer les bouches réglables (C) qui seront ensuite
fixées à la contre-hotte décorative.
Il est conseillé de :
• positionner les bouches de sortie de l'air chaud à une hauteur
non inférieure à 2 m du sol, afin d’éviter que l’air chaud ne
puisse arriver directement à hauteur des personnes.
• Isoler les tuyaux de canalisation.
• Ne pas dépasser 1,5 m de canalisation pour chaque
sortie.
Sur le modèle Superclima, il aussi possible d'installer des plaques (F)
servant à dévier le flux de l'air pour l'acheminer à l'intérieur des tuyaux.
Nous conseillons au technicien qui réalise les canalisations, de monter
ces déviateurs de flux pour améliorer l'arrivée d'air au niveau des
bouches.
Si l'on décide d'installer ces plaques, il faut les insérer dans les fentes
prévues à cet effet (G), en retirant la pièce pré-découpée et en les
bloquant avec les vis fournies en dotation.
L’installation des plaques permet de séparer le flux d'air, avec un flux
d'environ 70% vers les canalisations et un flux d'environ 30% vers la
grille frontale de sortie d'air chaud.
Il n'est pas possible de boucher complètement la
sortie frontale d'air chaud car cette dernière est
nécessaire au refroidissement de la partie frontale de
la structure.
Nous conseillons d'isoler aussi les tuyaux de
canalisation pour éviter les vibrations transmises par
les ventilateurs et l'air forcé.
4.9. MONTAGE DU KIT DE VENTILATION FORCÉE SUPERCLIMA
MCZ DÉCLINE TOUTE RESPONSABILITÉ EN CAS DE
DOMMAGES DUS À DE MAUVAIS RACCORDEMENTS
OU À L'USAGE INAPPROPRIÉ DU DISPOSITIF.
L’insert Superclima est équipé d'un kit de ventilation forcée, doté de :
(1) Radiocommande avec pile interne fournie
(2) Câble ventilateur avec fiche et bornes
(3) Câble alimentation avec fiche et prise
(4) Panneau de commande FC700 ou FC715 avec récepteur radio incorporé
