(5) Ventilateur centrifuge 300m 3 /h 220v-50Hz
(6) Câble de sonde avec connecteur à raccord rapide et thermostat (MODÈLE FC700) ou
(7) Câble de sonde avec connecteur à raccord rapide et thermostat (MODÈLE FC715)
1 2
3
4
5
Jaune-vert
Marron
Bleu ciel
6
Après avoir complété toutes les phases d’installation du raccordement
au conduit de cheminée, du kit de compensation (si nécessaire) et du
kit de protection de poutre, on peut alors insérer définitivement le
Superclima à l'intérieur du foyer.
Les composants internes de l'insert ayant toutefois été démontés, il
faut les remonter correctement, en commençant par le kit de

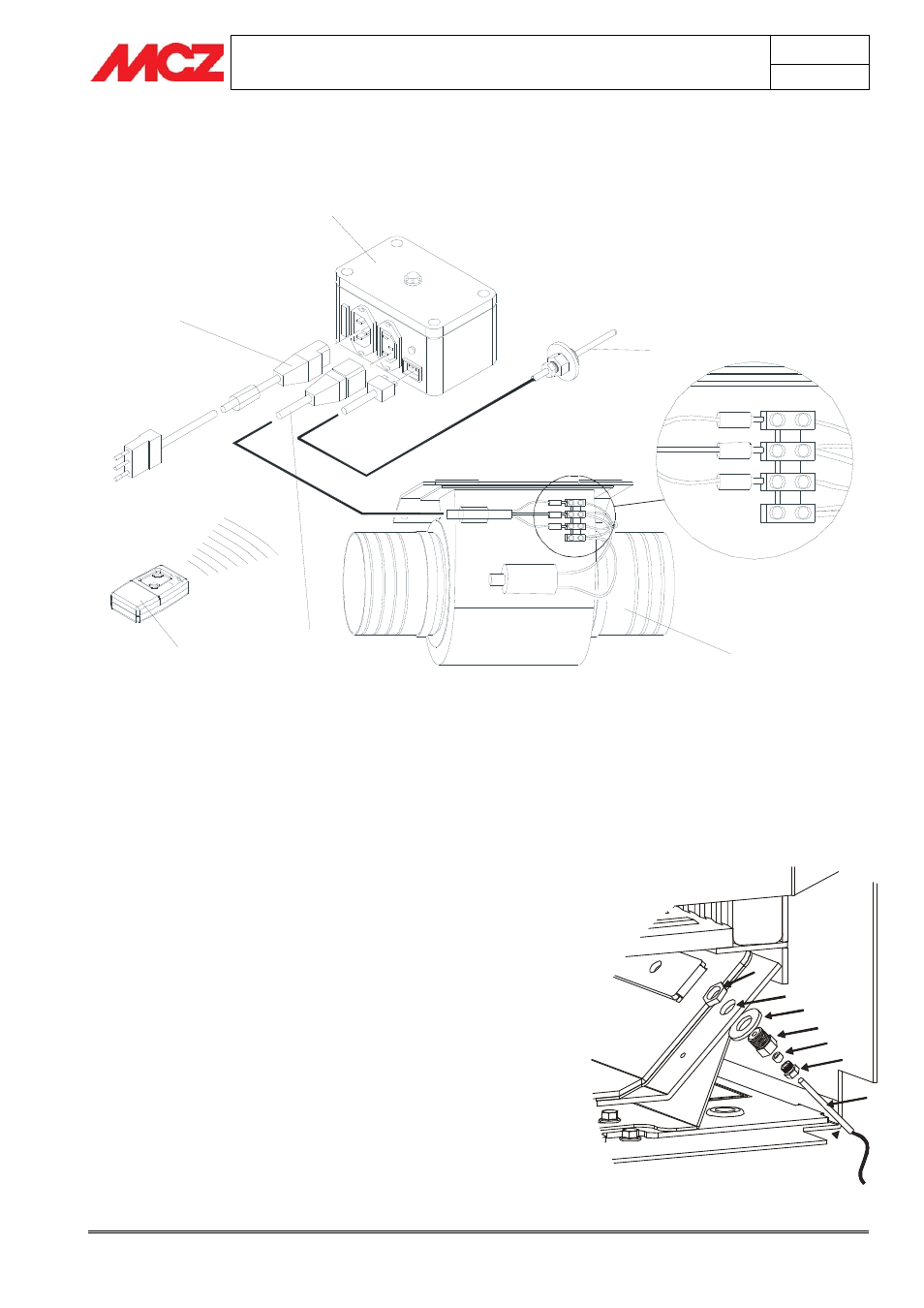

ventilation (figure 5), et en suivant les passages suivants :
1. Relier le câble électrique (2) provenant du panneau de
commande au moteur du ventilateur, comme illustré figure 5
2. Relier le câble électrique de la sonde thermostatique (6) au
câble provenant du panneau de commande (figure 5)
3. Connexion de la sonde du panneau de commande FC
715 .
Insérer la sonde M munie des vis de support (D+F+G+H+L)
dans l'orifice E en respectant la procédure suivante : (figure 7).
Visser, sans la forcer, la vis de blocage de sonde L au support
sonde G, en intercalant la bague H.
Insérer l'ensemble du support sonde G+H+L dans l'orifice E en
insérant d'abord la rondelle F puis en bloquant le tout avec
l'écrou D de l'autre côté du support.
Insérer à fond la sonde M dans le trou de la vis de blocage
sonde L et serrer doucement la vis L.
4. Insérer le moteur ventilateur (5) à l'intérieur du boîtier porte-
moteur puis raccorder les brides avec les canalisations d'air.
Kit ventilation forcée
Montage de la sonde du panneau de commande
FC 715 .
