4.12. MONTAGE DU KIT DE PROTECTION DE POUTRE
En de présence de poutre en bois ou en matière inflammable dans la
partie supérieure des ouvertures de sortie de l'air chaud, il faut
absolument la protéger avec le KIT DE PROTECTION DE POUTRE
(en option), sinon utiliser des panneaux en matériel isolant (Ex :
calorite).
Pour la pose, fixer le panneau à la poutre en utilisant les vis à bois
fournies en dotation. (figure 7)
4.13. SCHÉMA RÉCAPITULATIF POUR UN
RACCORDEMENT IDÉAL DES INSERTS
L’installation décrite ci-dessous est l'idéal pour les inserts installés sur
de vieilles ou nouvelles cheminées ; l'insert ne doit jamais être muré et
il faut maintenir un espace de 5 mm entre l'insert et les structures en
maçonnerie, car il doit pouvoir se dilater à chaud ; en outre, le murer
impliquerait une baisse sensible (30÷40%) du rendement thermique
dans la pièce car la chaleur ne se dégagerait plus complètement, mais
seulement en partie.
En présence de parties en bois ou inflammables, isoler
parfaitement la structure.

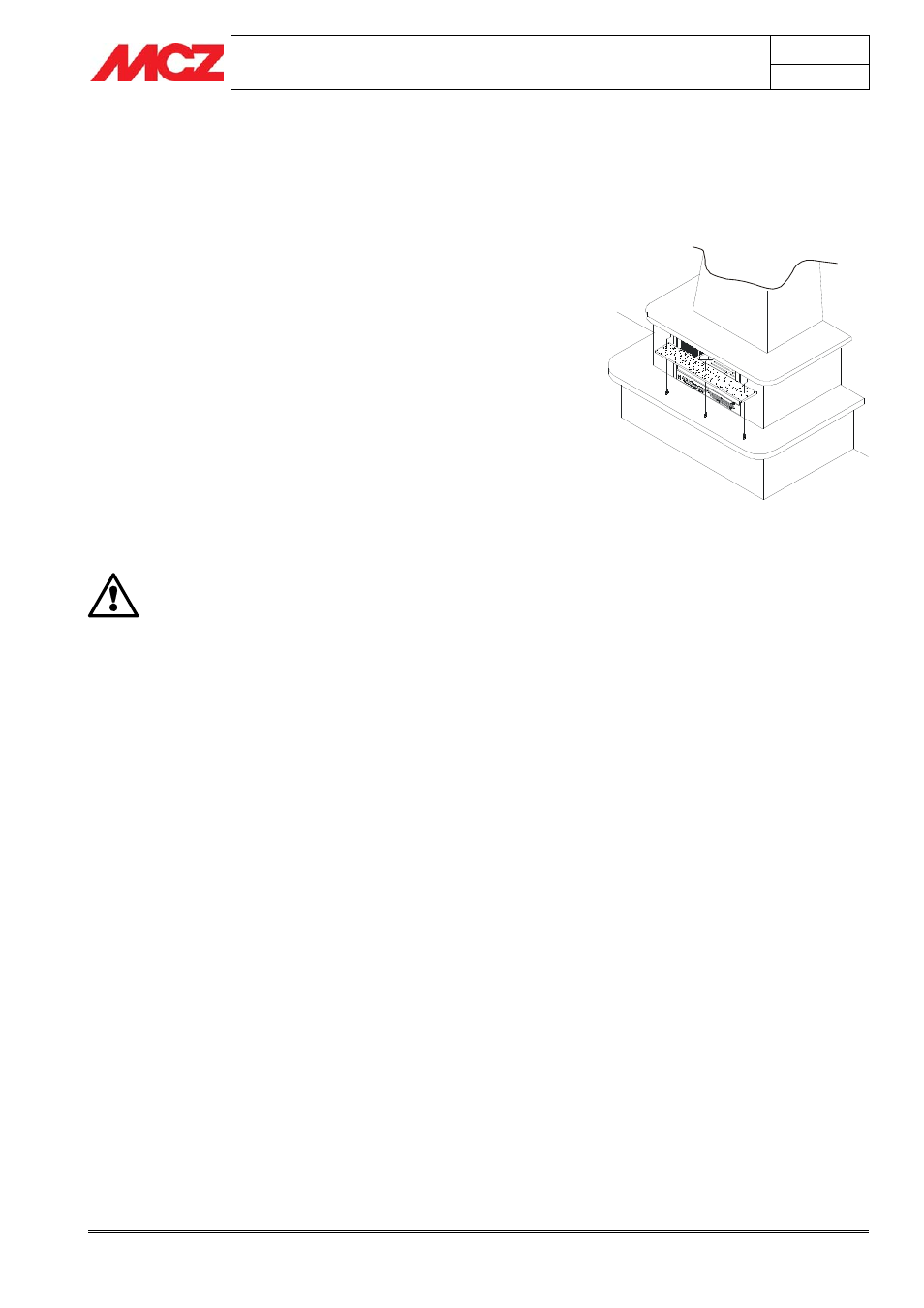

Montage du kit de protection de poutre
Montage du cadre de compensation
