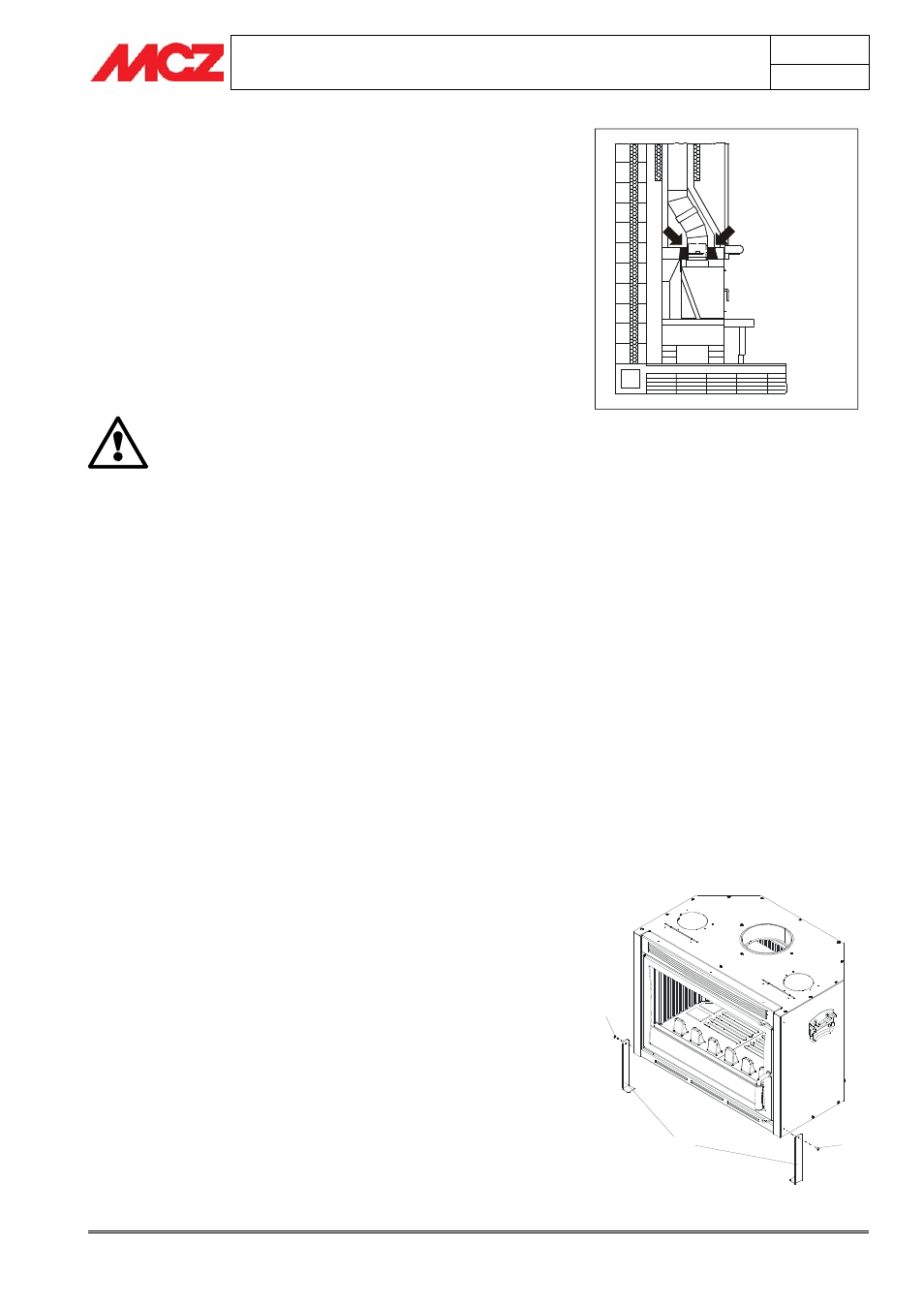

4.5.2. Raccordement par raccord télescopique
Pour simplifier le montage de l'insert, il est possible d'utiliser comme
accessoire (en option) le raccord télescopique que MCZ met à
disposition de ses installateurs et qui permet de faciliter l'installation du
raccord de fumées et la pose du SmartBox.
Le raccord télescopique peut être fixé à la partie supérieure de l'anneau
pré-hotte et cet accessoire permet de déterminer avec précision la
sortie des fumées de l'insert et de créer librement tout le raccord au
conduit de fumée, sans être gêné par l'encombrement de l'appareil.
Après avoir terminé le raccord, sceller la section entre le tuyau et
l'embouchure avec du mortier réfractaire ou de la fibre céramique.
Cette opération exige un grand soin et il faut s'assurer que le
raccord soit bien hermétique car tout passage d'air pourrait
compromettre le tirage. (figure 4)
Toute majoration de la section du raccord doit être
effectuée directement sous la hotte de l'insert et non
le long du conduit de fumée.
Une fois l'installation terminée, isoler le raccord avec
de la fibre céramique ou avec du matériel résistant à
600°C.
Après avoir terminé les opérations de scellage et avoir inséré l'appareil,
il suffit d'extraire le déflecteur supérieur de l'intérieur de la bouche du
foyer du SmartBox, introduire la main à l'intérieur du conduit de sortie
des fumées de l'insert, tourner la poignée placée à l'intérieur du raccord
télescopique et tirer vers le bas. Le raccord télescopique descendra
parfaitement au niveau de la sortie des fumées du SmartBox en
complétant ainsi le raccord au conduit de fumée.
4.6. PARTICULARITÉS DU MODÈLE SUPERCLIMA
Contrairement aux inserts SmartBox et ClimaSystem, le modèle
Superclima dispose d'un logement (M) abritant le ventilateur, situé
sous l'insert. Ce logement peut être utilisé comme appui si l'on réalise
un revêtement autour de la structure autoportante de l'insert ou doit
être inséré dans la dalle foyère du foyer si le Superclima est utilisé pour
récupérer une vieille cheminée.
4.6.1. Le Superclima utilisé comme structure
autoportante
Si l'on construit entièrement la structure de la cheminée autour du
Superclima ou si l'on dispose d'une bouche de foyer déjà existante et
de dimension suffisante pour permettre le montage de l'insert dans
toute sa hauteur, on peut utiliser les deux étriers d'appui frontaux (B),
placés à l'intérieur de l'emballage, pour compléter l'équilibrage de la
structure posée uniquement sur le coffret de logement du ventilateur.
Pour l’installation, dévisser les deux vis antérieures (A), appliquer les
supports (B) comme illustré sur la figure, puis revisser les vis (A).
Si l'on ne dispose pas de cette possibilité d’installation, procéder comme
décrit au chapitre suivant.
A
B
A
Scellage de raccord des fumées
