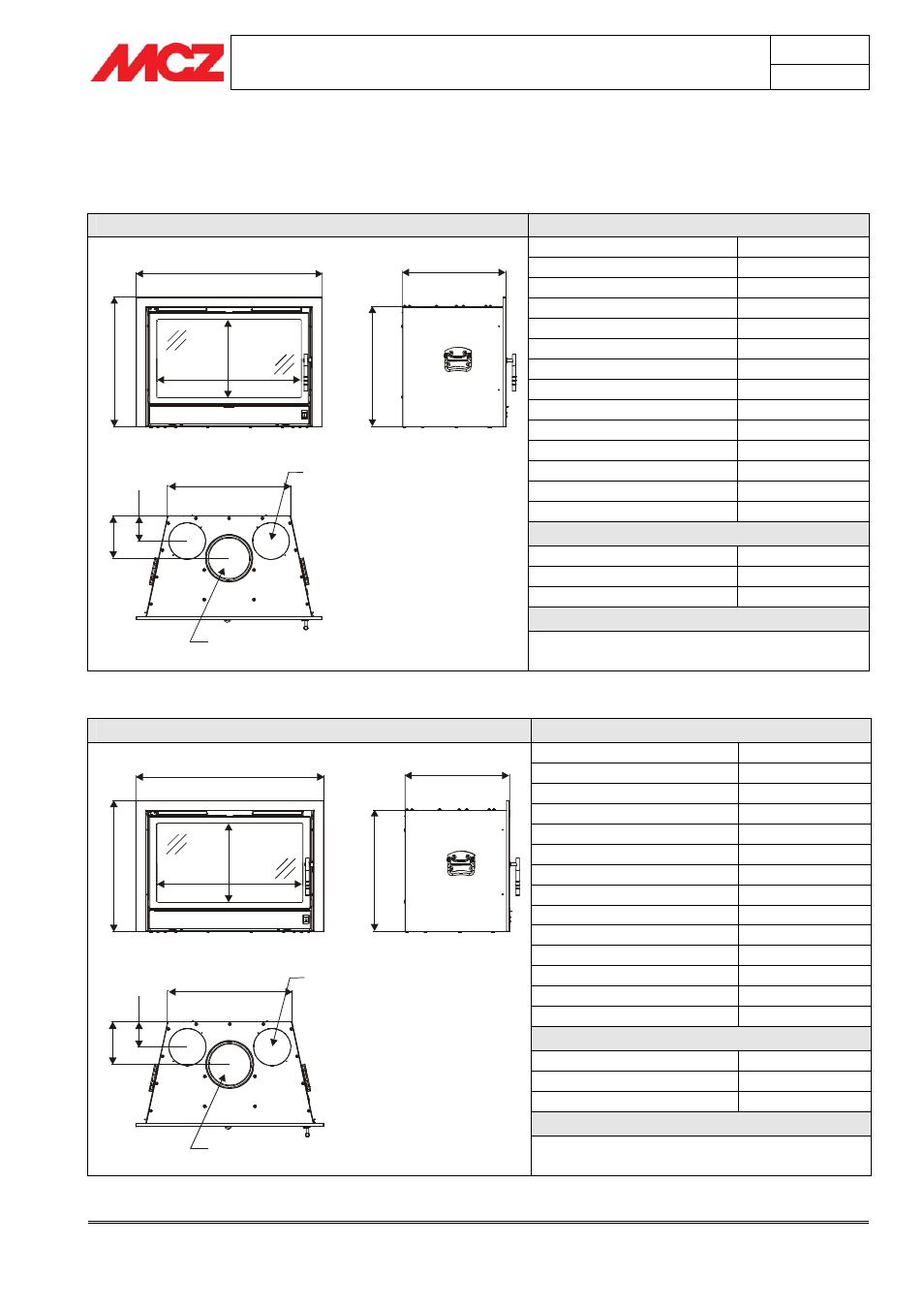

3. DIMENSIONS ET CARACTÉRISTIQUES TECHNIQUES
3.1. SMARTBOX
SmartBox F70 Caractéristiques techniques
Type de combustible Bois - Briquettes
Consommation horaire 3,2 kg/h – 2,2 kg/h
Puissance thermique maximum kW 8,7 Kcal 7482
Puissance thermique minimum -
Rendement 65%
Volume de chauffe *
187/40-214/35-249/30
Tirage minimum 12 Pa / 0,12 mbars
Température des fumées 400 °C
Sortie de fumées Ø 16 cm
Dimensions du foyer 500x420
Poids net 100 Kg
Prise d'air extérieur comburant cm² 150
Émission de CO dans les fumées (13%O
2
) 0,22%
Débit massique des fumées 13,55 g/s
Conduit de cheminée
Jusqu'à 5 m 20x30 cm Ø22
Entre 5 et 7 m 20x20 cm Ø20
Plus de 7 m 18x18 cm Ø18
Notes
756 420
USCITA FUMI Ø 180
500
587
USCITA ARIA
CALDA Ø150
10
1
17
1
52
8 31
5
49
0
L’insert est un appareil à combustion intermittente
* Données pouvant varier en fonction du combustible utilisé
SmartBox F80 VN - VF Caractéristiques techniques
Type de combustible Bois - Briquettes
Consommation horaire 3,2 kg/h – 2,2 kg/h
Puissance thermique maximum kW 8,7 Kcal 7482
Puissance thermique minimum -
Rendement 65%
Volume de chauffe *
187/40-214/35-249/30
Tirage minimum 12 Pa / 0,12 mbars
Température des fumées 400 °C
Sortie de fumées Ø 16 cm
Dimensions du foyer 578x470
Poids net 100 Kg
Prise d'air extérieur comburant cm² 150
Émission de CO dans les fumées (13%O
2
) 0,22%
Débit massique des fumées 13,55 g/s
Conduit de cheminée
Jusqu'à 5 m 20x30 cm Ø22
Entre 5 et 7 m 20x20 cm Ø20
Plus de 7 m 18x18 cm Ø18
Notes
856 470
USCITA FUMI Ø 180
578
687
USCITA ARIA
CALDA Ø150
10
0
17
1
56
8 41
5
52
0
L’insert est un appareil à combustion intermittente
* Données pouvant varier en fonction du combustible utilisé
