Chapitre 2
NOTICE D'INSTALLATION ET D'EMPLOI
page
10
Notions théoriques pour l'installation Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite

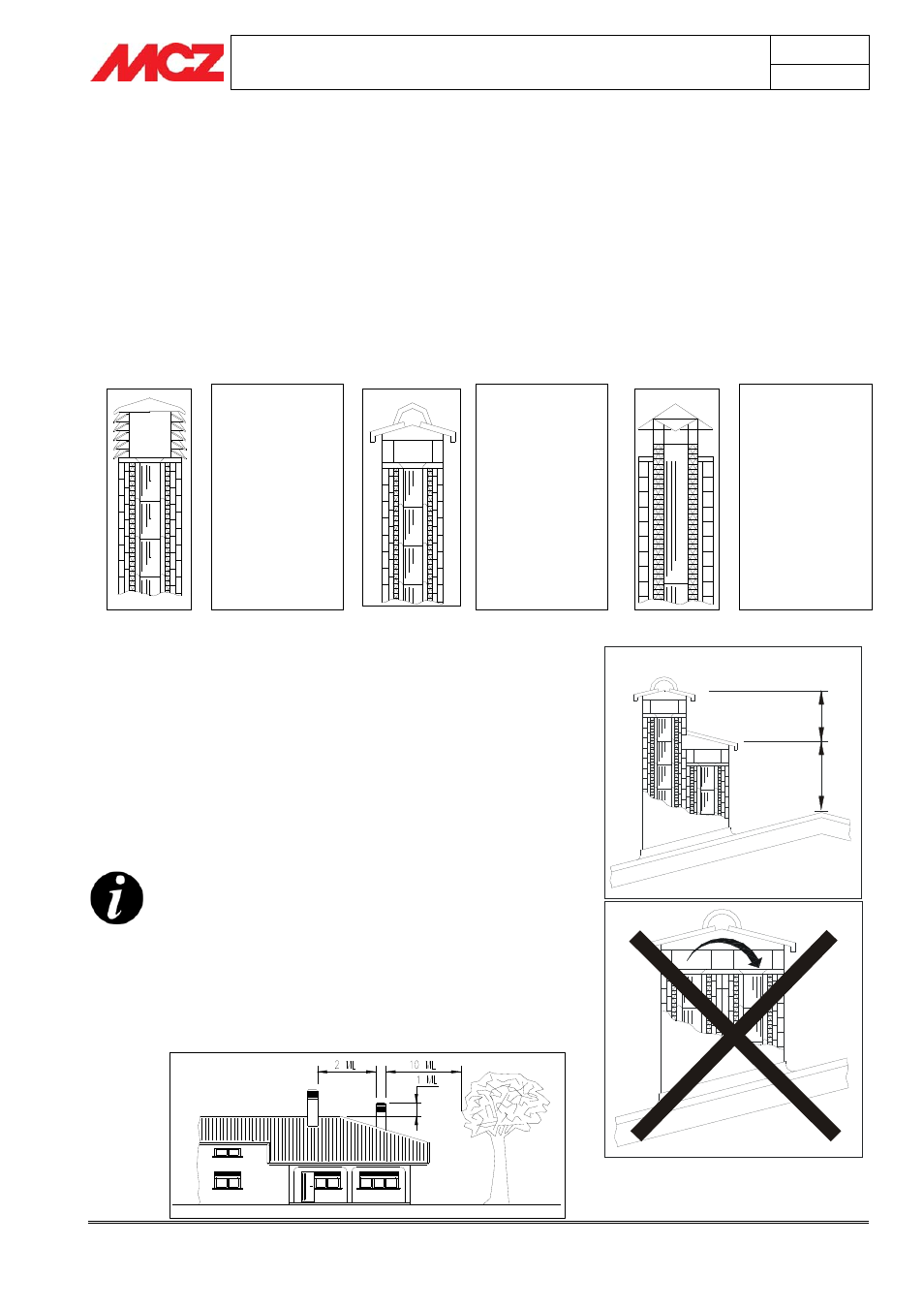

2.6. SORTIE DE TOIT
Souvent, si elle est sous-évaluée, elle représente l'empêchement
terminal au bon fonctionnement du “système conduit”.
Le tirage du conduit de fumée dépend également de sa sortie
de toit.
Il est donc indispensable que, si elle est réalisée de manière artisanale,
le développement des quatre sections de la bouche mesurent plus de
deux fois la section interne du conduit de fumée.
Puisqu'elle doit toujours dépasser le faîte, la sortie de toit sera
exposée aux intempéries. Il est donc recommandé d'installer
une sortie de toit de type industriel.
Sortie de toit
industrielle à
éléments superposés
préfabriqués.
Permet une
excellente
évacuation des
fumées.
Sortie de toit
traditionnelle de
fabrication
artisanale.
La juste section de
la bouche doit
correspondre à au
moins 2 fois la
section interne du
conduit de fumée -
le rapport idéal étant
2 fois et demie -.
Sortie de toit pour
conduit de fumée en
acier avec cône
interne déflecteur
des fumées.
Permet une
excellente
évacuation des
fumées.
La sortie de toit doit répondre aux exigences suivantes :
• Avoir une section interne équivalente à celle du conduit de
fumée.
• Avoir une section utile de sortie non inférieure au double de la
section interne du conduit de fumée.
• Être réalisée de manière à empêcher l'entrée de pluie, neige
ou autre corps étranger.
• Être positionnée de manière à assurer une adéquate
dispersion des fumées, dans tous les cas hors de la zone de
reflux où les contre-pressions se forment plus facilement.
En cas de conduits de fumée jointifs, la sortie de toit de la
combustibilité solide ou celle de l'étage supérieur devra
dépasser d'au moins 50 cm les autres sorties de toit afin
d'éviter des transferts de pression entre conduits jointifs.
La sortie de toit ne doit pas avoir d'obstacles dans les 10 m
qui l'entourent comme par exemple murs, pans de toit ou
arbres. Dans le cas contraire, la surélever d'au moins 1 m par
rapport à l'obstacle et, dans le cas d'autres sorties de toit à
proximité, les espacer d'au moins 2 m. Dans tous les cas, la
sortie de toit doit dépasser le faîte d'au moins 1 m.
1
m
t
0,
5
m
t
