Envoi de l’appareil défectueux
1. Le cas échéant, placez le couvercle supérieur du boîtier avec les six vis et les rondelles
autobloquantes sur le boîtier et vissez-le à l’aide d’une clé pour vis à six pans creux (surplat de
4) en respectant l’ordre des étapes 1 à 6 (couple de serrage : 6 Nm ± 0,3 Nm).
2. Insérez le couvercle inférieur du boîtier par le haut et rabattez-le. Les vis doivent dépasser du
couvercle inférieur du boîtier.

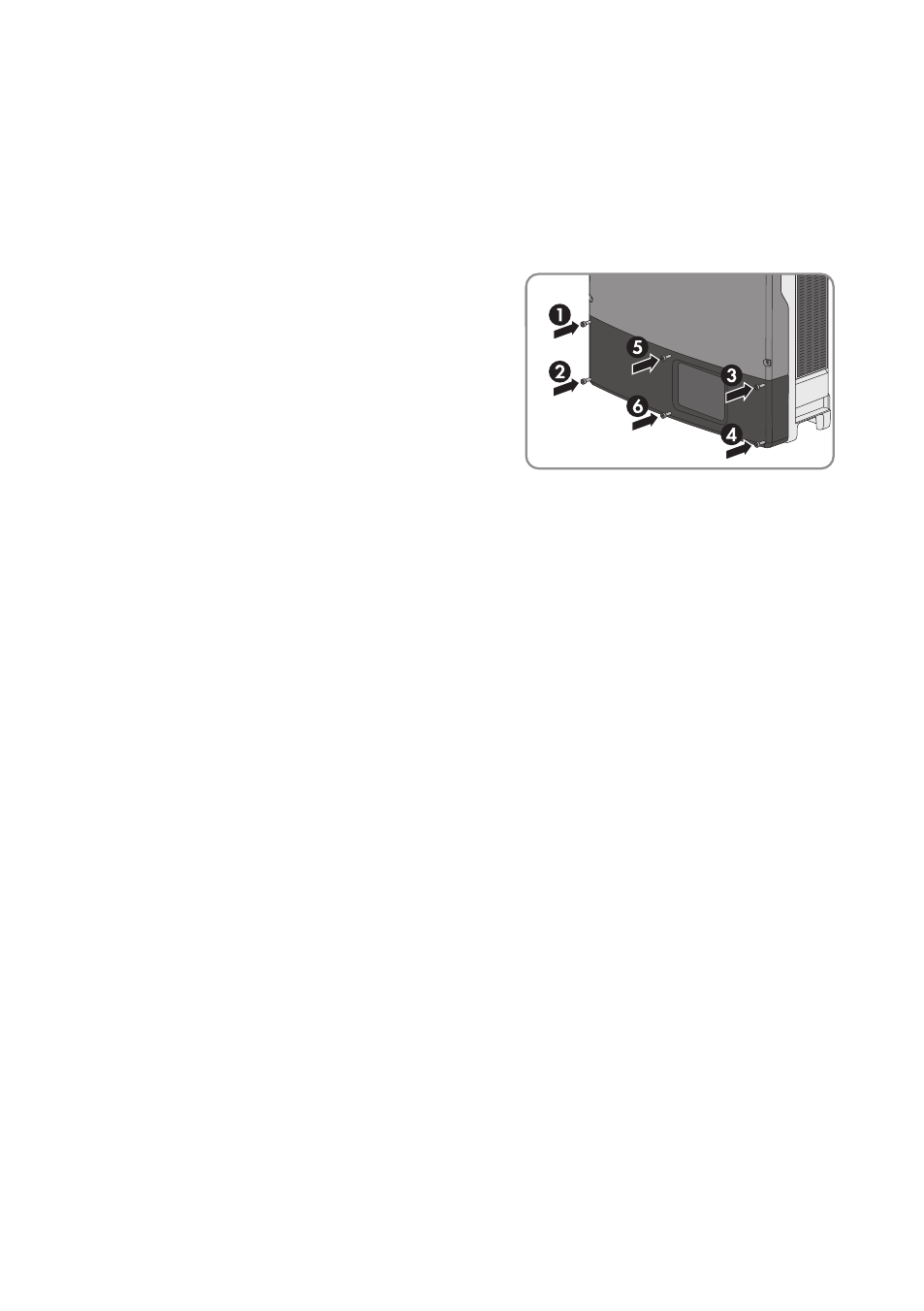

3. Serrez les six vis du couvercle inférieur du boîtier
à l’aide d’une clé pour vis à six pans creux
(surplat de 3) en respectant l’ordre des étapes 1
à 6 (couple de serrage : 2,0 Nm ± 0,3 Nm). En
respectant la séquence d’actions, vous évitez
que le couvercle soit monté de manière
asymétrique et que le boîtier présente des
défauts d’étanchéité.
Conseil: Si les vis passent à travers le couvercle
inférieur du boîtier, insérez la vis longue dans le
trou de vis central situé en bas et insérez les cinq
vis courtes dans les trous de vis restants.
4. Emballez l’onduleur défectueux dans le carton d’emballage de l’appareil de remplacement et
organisez l’enlèvement avec SMA.
