Procédure :
1.
Danger de mort par choc électrique
• Mettez l’onduleur hors tension (voir chapitre 9, page 43).
2. Si le capot de protection est monté, desserrez les vis du capot de protection DC à l’aide d’une
clé pour vis à six pans creux (surplat de 3) et retirez le capot de protection DC.
3. Insérez le conducteur de mise à la terre de l’équipement ou le câble de la barrette de mise à
la terre à l’intérieur de l’onduleur par le tuyau à câbles installé.
4. Dénudez le conducteur de mise à la terre de l’équipement ou le câble de la barrette de mise à
la terre sur 18 mm (0,71 in).
5. Raccordez le conducteur de mise à la terre de l’équipement au point de raccordement
marqué du symbole et serrez-le à l’aide d’un tournevis (largeur de lame : 6 mm
(0,24 in)) (couple de serrage : 5,8 Nm (51 in-lb)).
6. Raccordez le câble de la barrette de mise à la terre au point de raccordement GEC et serrez-
le à l’aide d’un tournevis (largeur de lame : 6 mm (0,24 in)) (couple de serrage : 5,8 Nm
(51 in-lb)).
7. Assurez-vous que le conducteur de mise à la terre de l’équipement ou le câble de la barrette
de mise à la terre est bien serré.

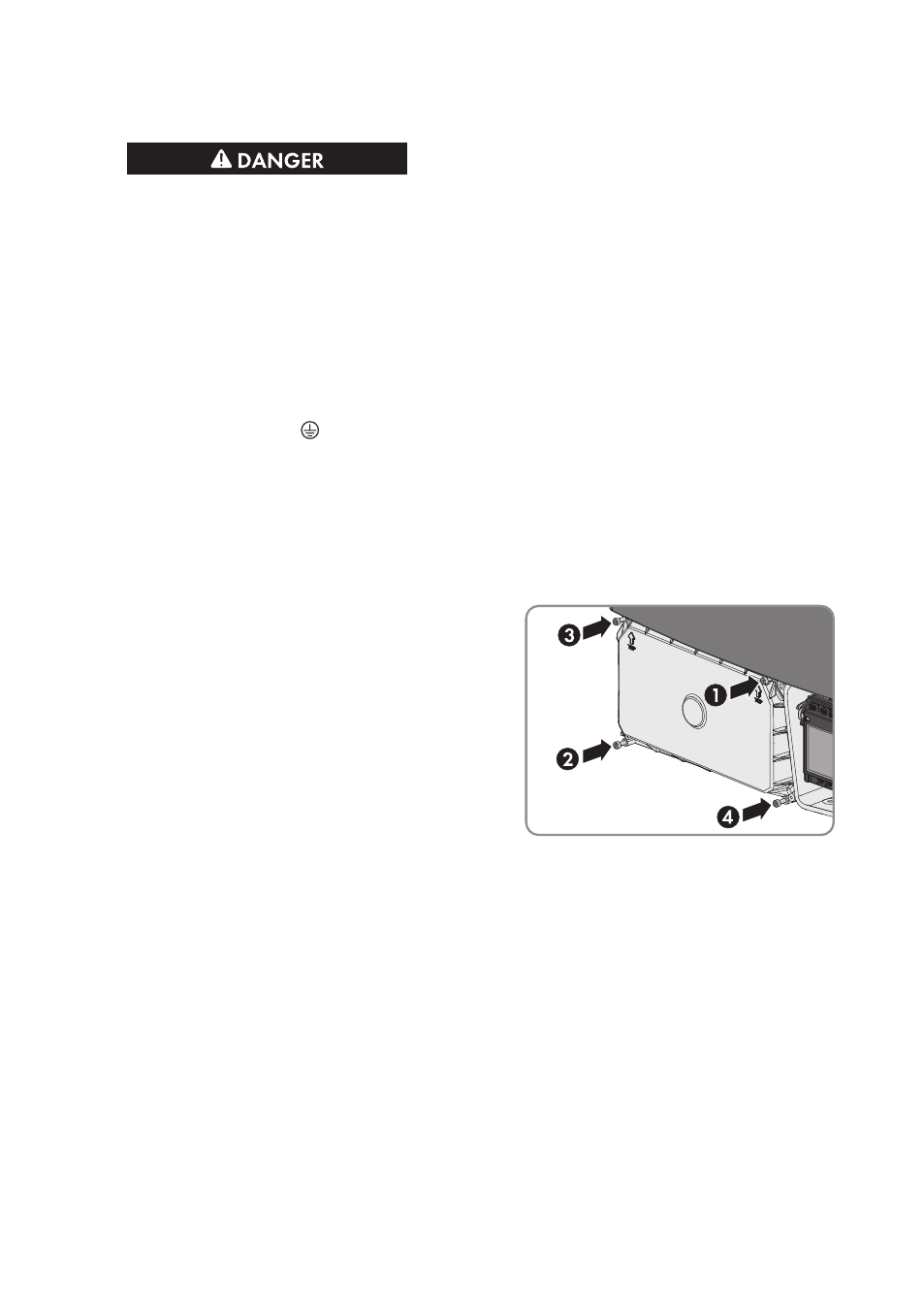

8. Fixez à nouveau le capot de protection DC.
Serrez fermement les quatre vis à l’aide d’une
clé pour vis à six pans creux (surplat de 3) dans
l’ordre 1 à 4 (couple de serrage : 3,5 Nm
(31 in-lb)).
6.4 Raccordement DC
6.4.1 Conditions préalables au raccordement DC
Exigences relatives aux panneaux photovoltaïques par entrée :
☐ Tous les panneaux photovoltaïques doivent être du même type.
☐ Tous les panneaux photovoltaïques doivent être orientés dans la même direction et présenter
la même inclinaison.
☐ Le jour le plus froid de l’année (selon les statistiques), la tension à vide du générateur
photovoltaïque ne doit jamais dépasser la tension d’entrée maximale de l’onduleur.
☐ Le même nombre de panneaux photovoltaïques doit être monté en série sur tous les strings.
