Contrôle par mesure de la tension
Contrôlez la présence d’un défaut à la terre pour chaque string de l’installation photovoltaïque en
procédant comme suit.
Procédure :
1.
Danger de mort dû à de hautes tensions
• Mettez l’onduleur hors tension (voir chapitre 9, page 43).
2. Mesurez les tensions :
• Mesurez les tensions entre le pôle positif et le potentiel de terre (PE).
• Mesurez les tensions entre le pôle négatif et le potentiel de terre (PE).
• Mesurez les tensions entre le pôle positif et négatif.
Si vous détectez la présence des résultats suivants en même temps, l’installation
photovoltaïque présente un défaut à la terre :
☑ Toutes les tensions mesurées sont stables.
☑ La somme des deux tensions par rapport au potentiel de terre correspond à peu
près à la tension entre le pôle positif et le pôle négatif.
• En cas de défaut à la terre, localisez le défaut à la terre avec le rapport entre les deux
tensions mesurées et éliminez le défaut à la terre.

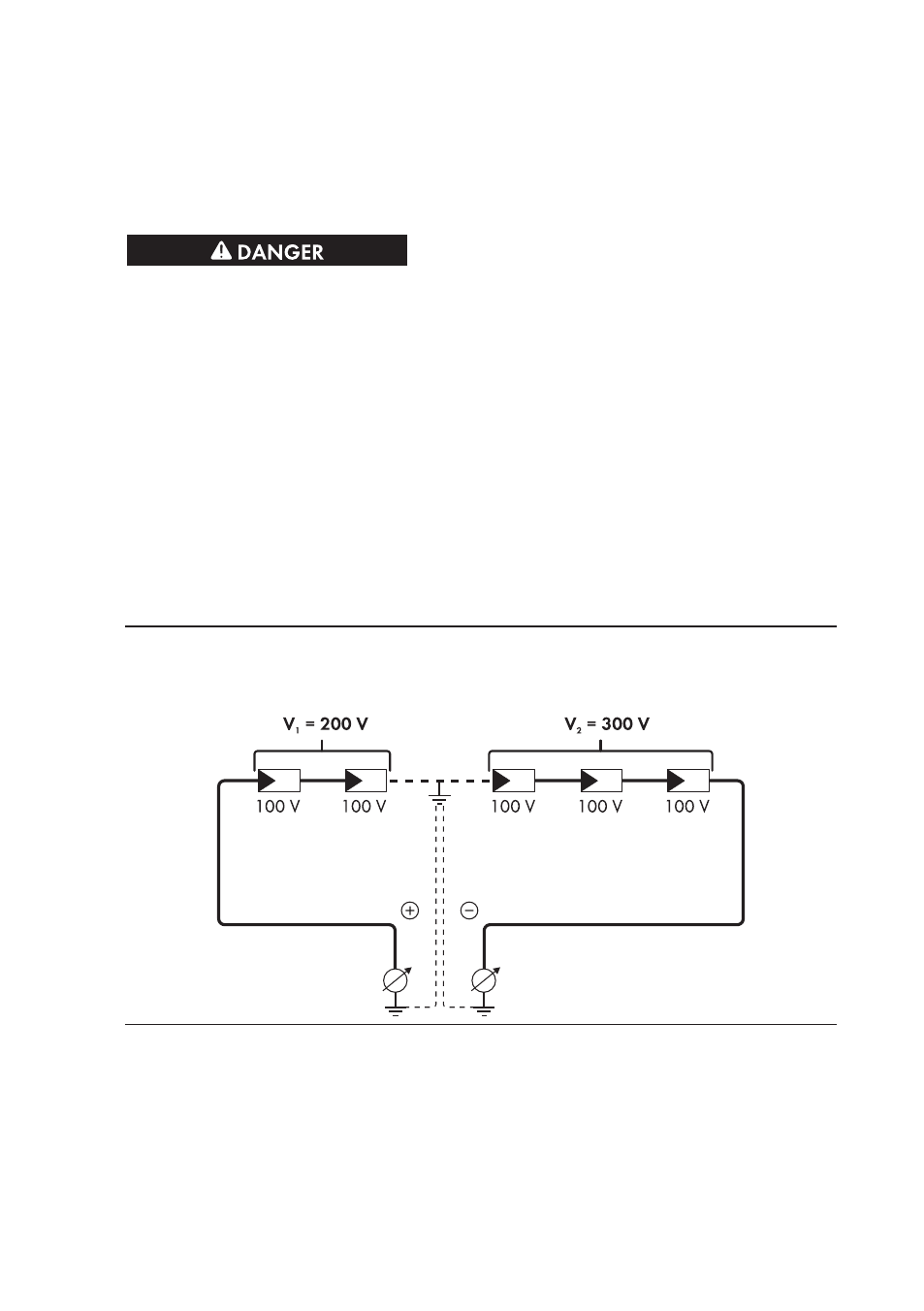

Exemple : lieu du défaut à la terre
Cet exemple montre un défaut à la terre entre le deuxième et le troisième panneau
photovoltaïque.
3. S’il n’est pas possible de mesurer le défaut à la terre de manière univoque et que le message
reste affiché, effectuez une mesure de la résistance d’isolement.
4. Raccordez à nouveau les strings sans défaut à la terre à l’onduleur et remettez l’onduleur en
service (voir chapitre 11, page 65).
