7 Mise en service de l’onduleur
Conditions préalables :
☐ Le disjoncteur miniature doit être correctement dimensionné.
☐ Un dispositif de déconnexion de l’onduleur du générateur photovoltaïque doit être présent.
☐ L’onduleur doit être correctement monté et raccordé.
☐ Tous les câbles doivent être correctement branchés aux bornes.
☐ Obturez les ouvertures de boîtier inutilisées pour le raccordement DC à l’aide de plots de
remplissage de type 3R listés UL.
☐ Les ouvertures inutilisées pour le raccordement Ethernet ou de communication du boîtier de
l’onduleur doivent être obturées hermétiquement. Les plots de remplissage montés en usine
peuvent être utilisés à cet effet.
Procédure :
1. Assurez-vous que le câble AC est posé de sorte à ne pas être endommagé par la cloison de
séparation du couvercle inférieur du boîtier.

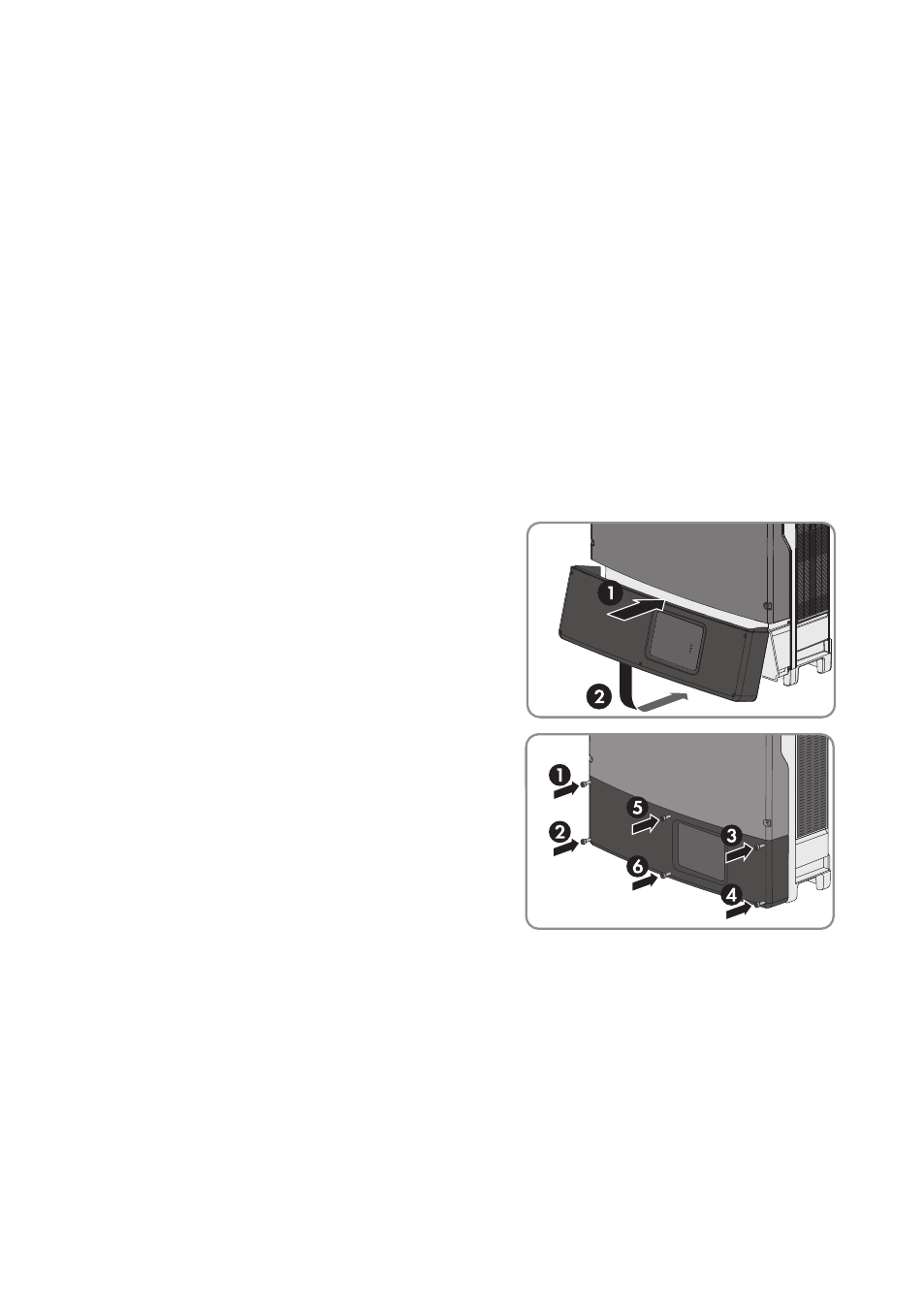

2. Insérez le couvercle inférieur du boîtier par le
haut et rabattez-le. Les vis doivent dépasser du
couvercle inférieur du boîtier.
3. Serrez les six vis à l’aide d’une clé pour vis à
six pans creux (surplat de 3) en respectant
l’ordre des étapes 1 à 6 (couple de serrage :
2,0 Nm (17,7 in-lb)).
4. Activez tous les interrupteurs DC entre l’onduleur et le générateur photovoltaïque.
5. Activez le disjoncteur miniature et tous les interrupteurs AC.
☑ La DEL verte est allumée. Le mode d’injection commence.
✖ La DEL verte clignote ?
La tension d’entrée DC est encore trop faible.
• Lorsque la tension d’entrée DC est suffisante, le mode d’injection commence.
✖ La DEL rouge est allumée ?
Une erreur est probablement survenue.
• Éliminez l’erreur (voir chapitre 10 « Recherche d’erreurs », page 45).
