6.2.2 Vue intérieure

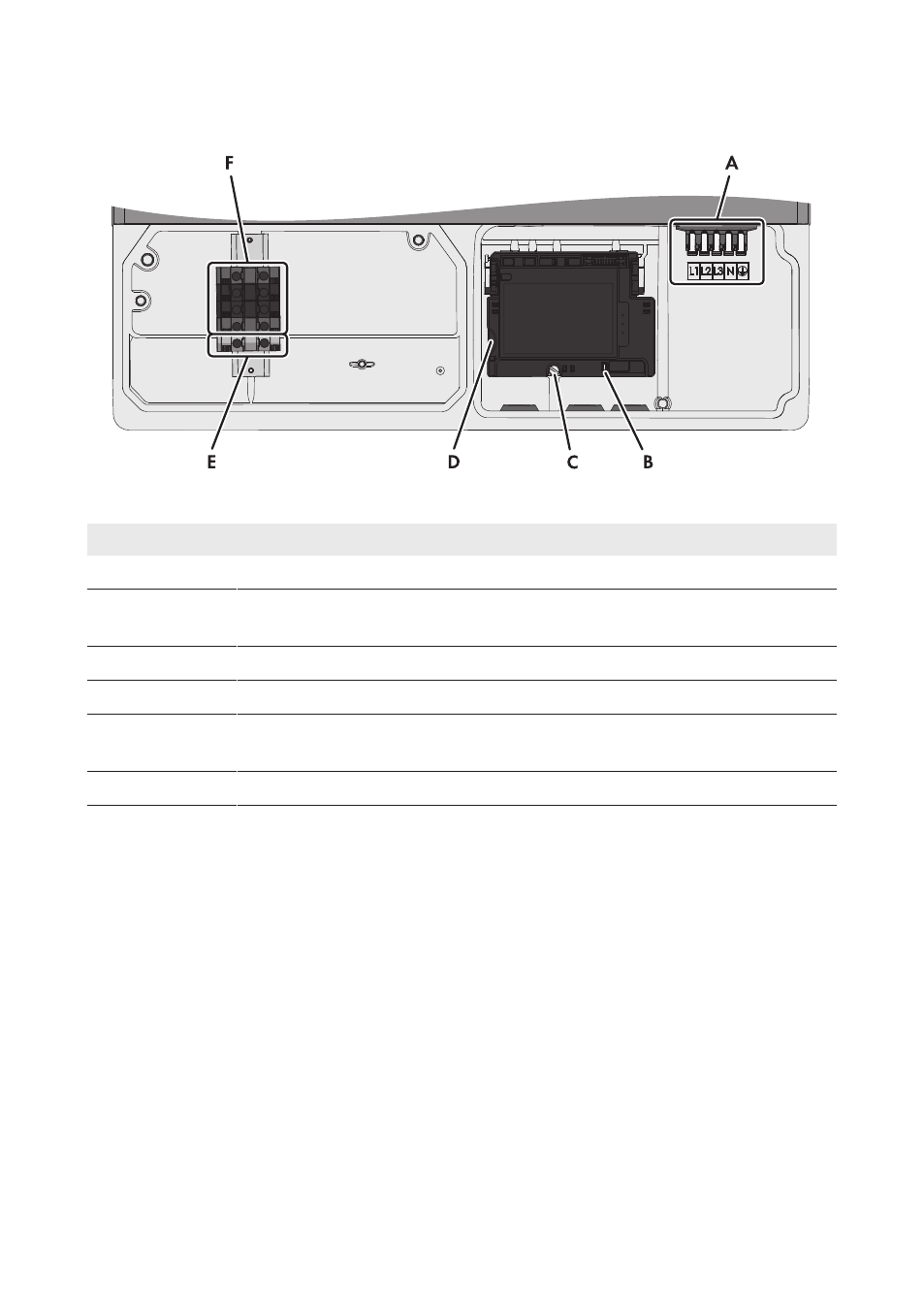

Figure 6 : Zones de raccordement situées à l’intérieur de l’onduleur
Position Désignation
A Plaque à bornes pour raccordement AC
B Interrupteur permettant de basculer la langue sur l’anglais pour les interven-
tions du SAV
C Vis pour le desserrage et la fixation du panneau de communication
D Logement pour carte SD, pour les interventions du SAV uniquement
E Borne pour la mise à la terre de l’équipement et conducteur de l’électrode de
terre
F Plaque à bornes pour raccordement DC
6.3 Raccordement AC
6.3.1 Conditions préalables au raccordement AC
Matériel supplémentaire nécessaire (non compris dans le contenu de livraison) :
☐ 1 tuyau à câbles métallique : 25,4 mm (1 in)
☐ 1 manchon étanche à l’eau ou résistant à l’humidité listé UL : 25,4 mm (1 in)
Exigences en matière de câbles :
☐ Le câble AC doit être homologué pour des températures supérieures à +90 °C (+194 °F).
☐ Le câble AC doit être posé selon les prescriptions d’installation en vigueur sur le site.
☐ Le câble AC doit être en fil métallique plein ou en fil torsadé.
☐ Section de conducteur : 10 mm² à 16 mm² (8 AWG à 6 AWG)
☐ Type de conducteur : fil de cuivre
☐ La longueur de câble maximale en fonction de la section du conducteur doit être respectée.
