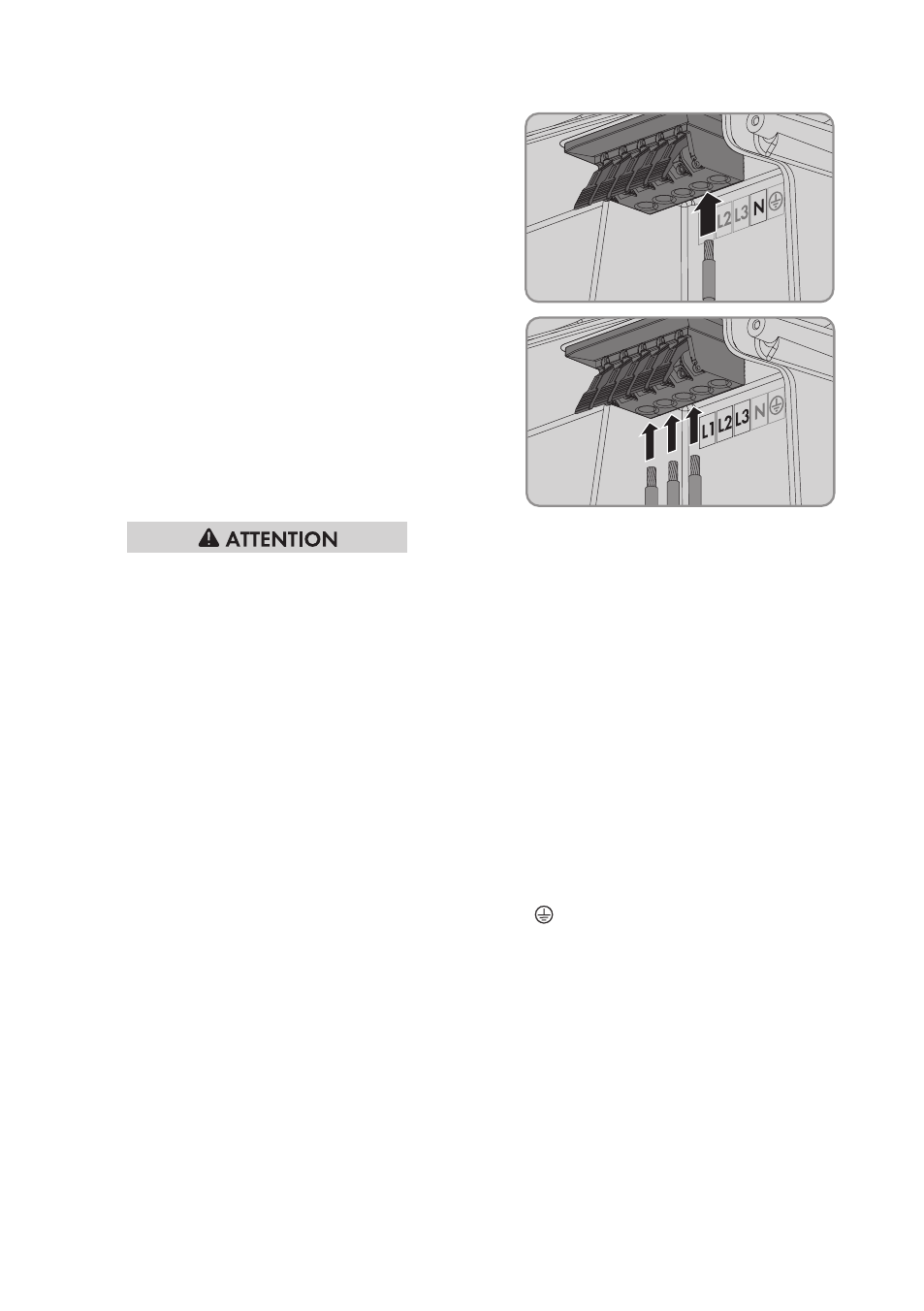

13. Raccordez le conducteur N à la borne N.
14. Raccordez les conducteurs L1, L2 et L3
conformément au marquage aux bornes L1, L2
et L3. Assurez-vous de la bonne affectation.
15.
Risque d’écrasement lors de la remise en place des leviers de sécurité
Les leviers de sécurité se referment très rapidement et avec beaucoup de force.
• Appuyez sur les leviers de sécurité de la plaque à bornes pour le câble AC uniquement
avec les pouces. Ne saisissez pas toute la plaque à bornes du câble AC et n’introduisez
pas vos doigts sous les leviers de sécurité.
16. Assurez-vous que toutes les bornes sont occupées par les bons conducteurs.
17. Assurez-vous que tous les leviers de sécurité de la plaque à bornes sont fermés et que tous les
conducteurs sont bien serrés.
6.3.3 Raccordement d’une mise à la terre supplémentaire
Pour une mise à la terre supplémentaire (utilisation d’une barrette de mise à la terre, par exemple),
l’onduleur dispose côté DC d’une borne de terre avec deux points de raccordement.
La borne de terre est jaune/verte et repérée comme suit :
• Borne de mise à la terre de l’équipement : symbole
• Conducteur de l’électrode de terre : marquage GEC
Exigences en matière de câbles :
☐ Le câble doit être posé selon les prescriptions d’installation en vigueur sur le site et conçu pour
des températures de +90 °C (+194 °F).
☐ Type de câble : fil de cuivre
☐ Section de conducteur : 10 mm² à 35 mm² (8 AWG à 2 AWG)
Condition préalable :
☐ Les tuyaux à câbles doivent être raccordés correctement à l’onduleur.
