• Raccordez le câble DC négatif à la borne noire B- et serrez à l’aide d’un tournevis
(couple de serrage : 5,8 Nm (51 in-lb)).
12. Assurez-vous que tous les câbles DC sont bien serrés.
13. Obturez les ouvertures de boîtier inutilisées à l’aide de plots de remplissage de type 3R listés
UL.
14. Si cela est exigé, raccordez une mise à la terre supplémentaire ou une liaison équipotentielle
(voir chapitre 6.3.3, page 33).

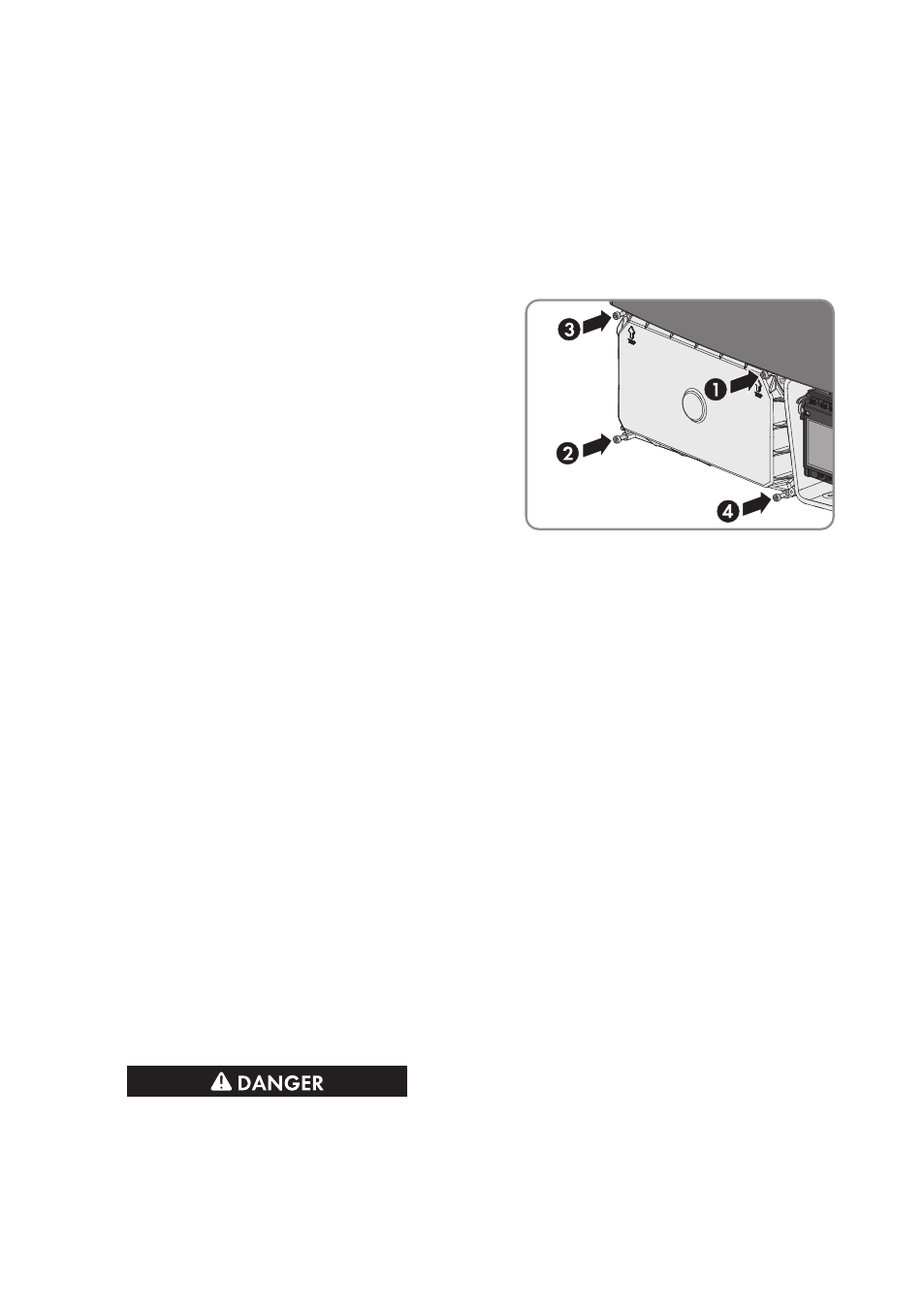

15. Si aucune mise à la terre supplémentaire ne doit
être raccordée, refixez le capot de protection
DC. Serrez fermement les quatre vis à l’aide
d’une clé pour vis à six pans creux (surplat de 3)
dans l’ordre 1 à 4 (couple de serrage : 3,5 Nm
(31 in-lb)).
6.5 Connexion de l’onduleur au réseau
Exigences en matière de câbles :
La longueur et la qualité du câble ont un impact sur la qualité du signal. Tenez compte des
spécifications suivantes relatives aux câbles.
☐ Type de câble : 100BaseTx
SMA recommande le type de câble SMA COMCAB-OUT-xxx pour une utilisation en extérieur
et le type de câble SMA COMCAB-INxxx pour une utilisation en intérieur d’une longueur
xxx = 100 m (328 ft), 200 m (656 ft), 500 m (1 640 ft), 1 000 m (3 281 ft)
☐ Catégorie de câble : Cat5, Cat5e, Cat6, Cat6a ou Cat7
☐ Type de fiche : RJ45 de Cat5, Cat5e, Cat6 ou Cat6a
☐ Blindage : SF/UTP, S/UTP, SF/FTP ou S/FTP
☐ Nombre de paires de conducteurs et section : au moins 2 x 2 x 0,22 mm² (2 x 2 x 24 AWG)
☐ Longueur de câble maximale entre deux participants au réseau en cas d’utilisation de cordons
patch : 50 m (164 ft)
☐ Longueur de câble maximale entre deux participants au réseau en cas d’utilisation de câbles
d’installation : 100 m (328 ft)
☐ Résistant aux rayons UV en cas de pose en extérieur
Procédure :
1.
Danger de mort par choc électrique
• Mettez l’onduleur hors tension (voir chapitre 9, page 43).
