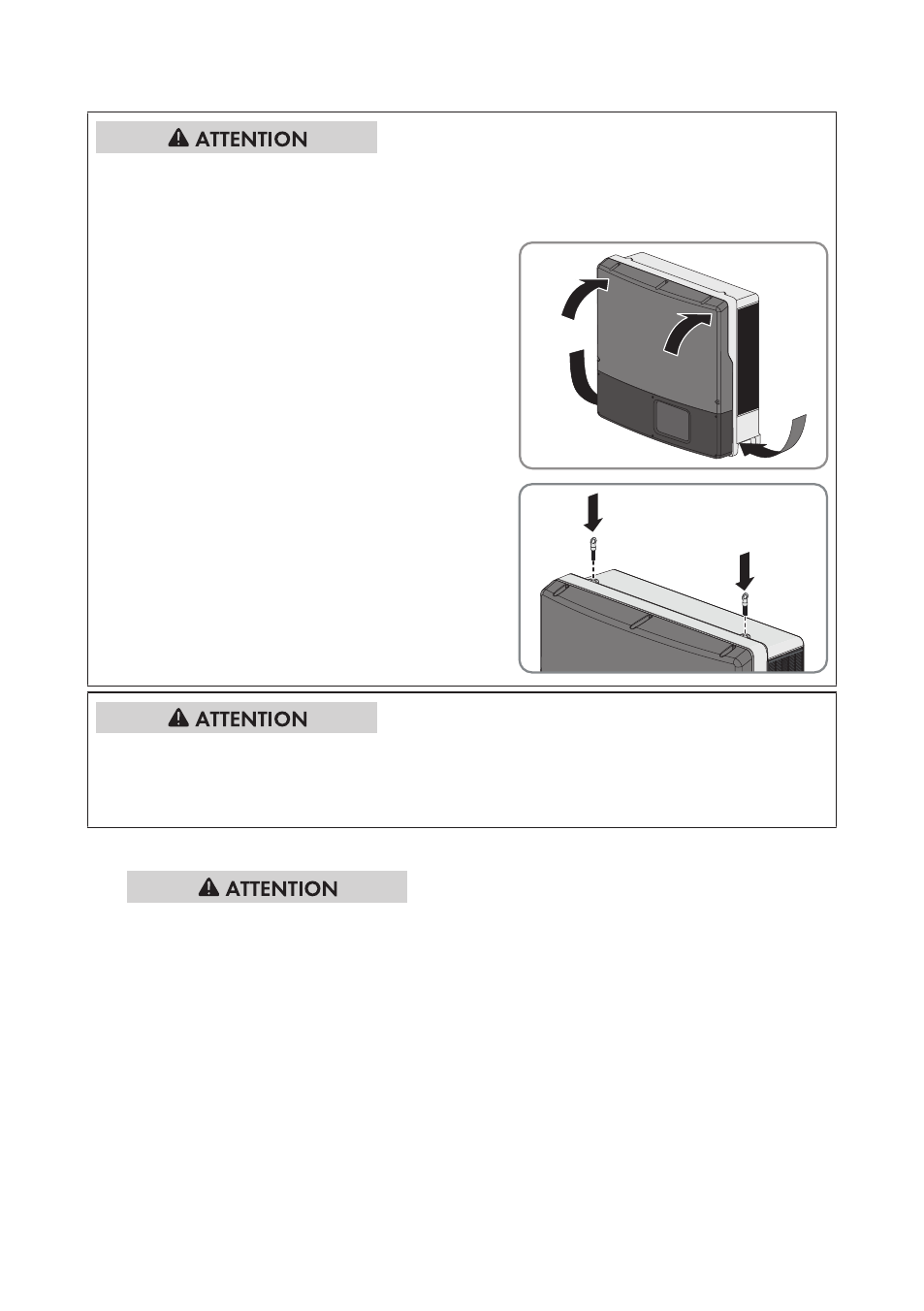

Risque de blessure dû à la chute de l’onduleur lors de son soulèvement
L’onduleur pèse 55 kg (121 lb). Il existe un risque de blessure en cas de soulèvement incorrect et
de chute de l’onduleur lors du transport ainsi que lors de l’accrochage ou du décrochage.
• L’onduleur doit être transporté et levé à la
verticale par plusieurs personnes, sans être
basculé. Pour cela, placez une main dans les
poignées encastrées et appuyez contre le
boîtier avec l’autre main dans la zone
supérieure. L’onduleur ne basculera ainsi pas
vers l’avant.
• Si l’onduleur doit être transporté et levé à
l’aide d’une grue, retirez les plots de
remplissage sur la face supérieure de
l’onduleur et vissez les vis à œillet dans le
filetage.
Risque de brûlure au contact de composants chauds du boîtier
Des pièces du boîtier peuvent devenir très chaudes en cours de service.
• Montez l’onduleur de façon à exclure tout contact involontaire lors du fonctionnement.
Procédure :
1.
Risque de blessure dû aux lignes endommagées
Des conducteurs ou autres lignes d’alimentation (par exemple de gaz ou de l’eau) peuvent
être posés dans le mur.
• Assurez-vous de ne pas endommager les câbles posés au mur lors du perçage.
2. Positionnez le support mural horizontalement contre le mur et marquez la position des trous de
perçage à l’aide du support mural. Pour cela, utilisez au minimum un trou côté gauche et un
trou côté droit du support mural.
3. Si l’onduleur doit être sécurisé contre l’extraction, marquez la position des trous à percer pour
le dispositif anti-extraction. Respectez les cotes des deux points de fixation sur le dessous du
dos de l’onduleur.
4. Mettez le support mural de côté et percez les trous marqués.
