SMA STP 12000TL-US - Manuel (Page 24)

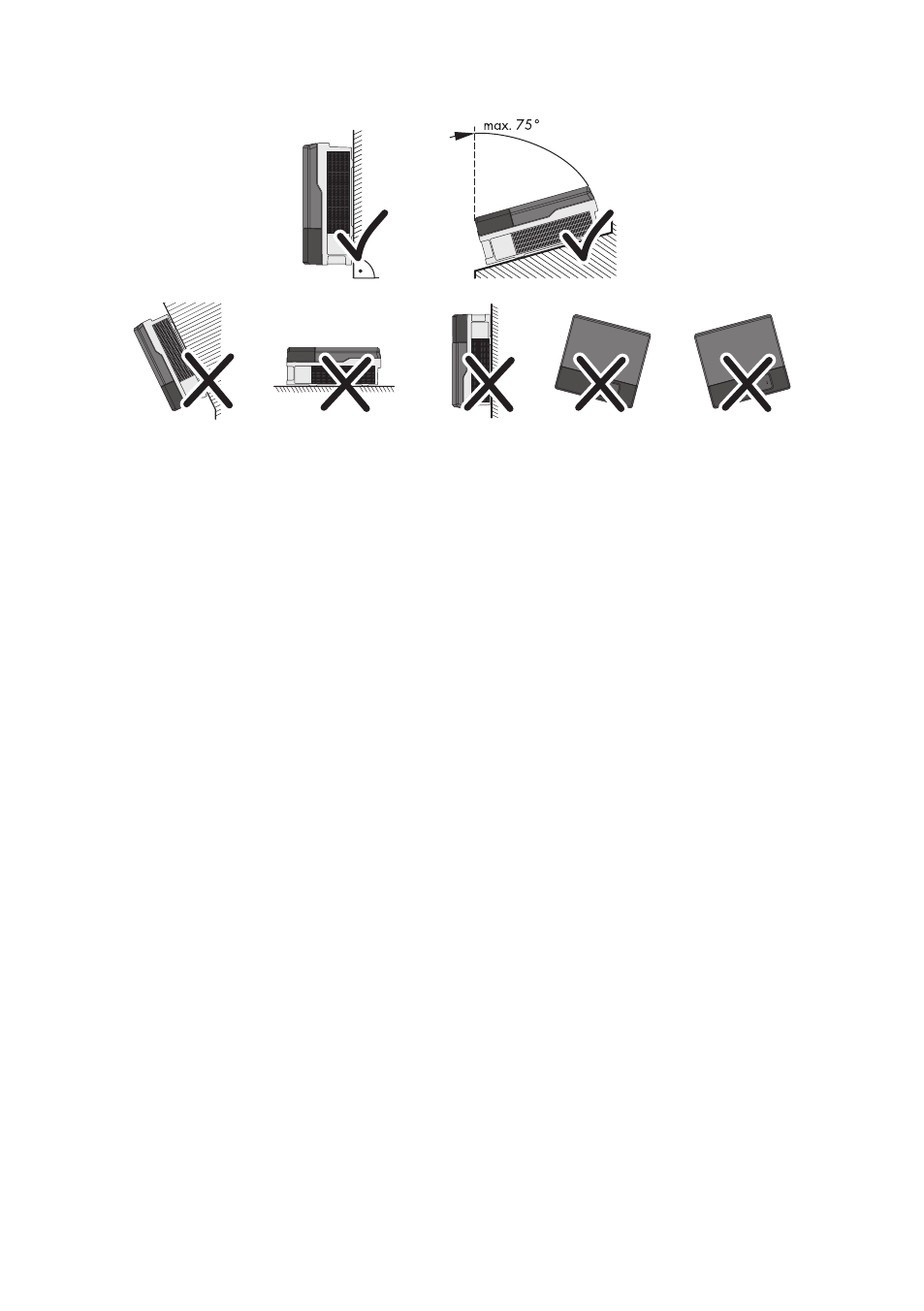

Figure 4 : Positions de montage autorisées et non autorisées
5.2 Montage de l’onduleur
Matériel de montage supplémentaire nécessaire (non compris dans le contenu de
livraison) :
☐ Au moins deux vis adaptées au support (diamètre : 10 mm minimum)
☐ Au moins deux rondelles adaptées aux vis (diamètre : 30 mm (1,8 in) au maximum)
☐ Le cas échéant, deux chevilles adaptées au support et aux vis
☐ Pour le transport de l’onduleur à l’aide d’une grue : deux vis à œillet adaptées au poids de
l’onduleur (taille : M10)
☐ Pour sécuriser l’onduleur contre l’extraction : deux vis, rondelles et chevilles adaptées à la
surface
5 Montage SMA Solar Technology AG
Instructions d’installation STP12-24TL-US-IA-fr-16 24
