2. Desserrez toutes les vis du couvercle inférieur du boîtier à l’aide d’une clé pour vis à six pans
creux (surplat de 3).

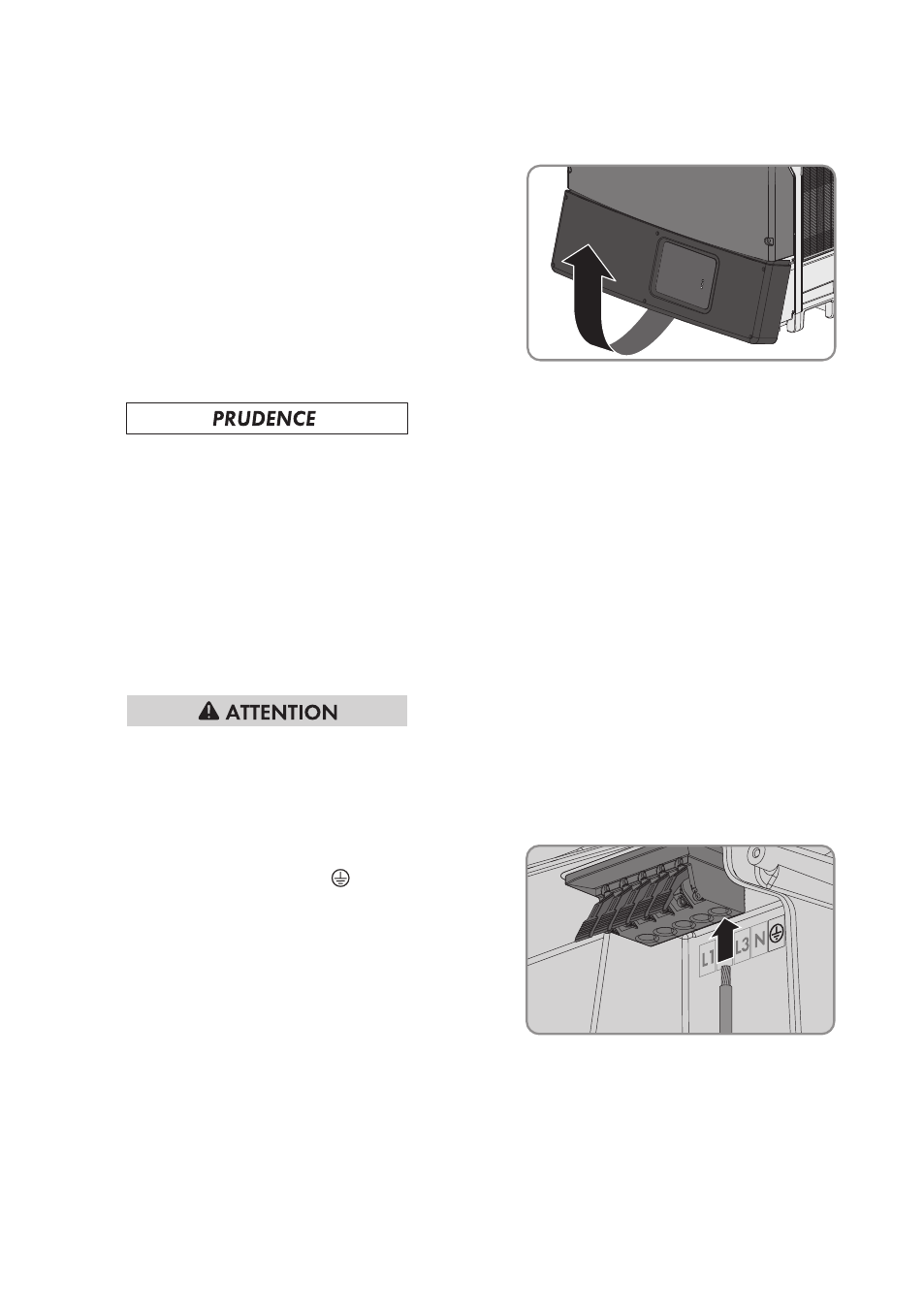

3. Soulevez le couvercle inférieur du boîtier par le
bas et retirez-le.
4. Retirez la bande adhésive de l’ouverture du boîtier pour le raccordement AC.
5.
Endommagement de l’onduleur par pénétration de poussière et d’humidité
La pénétration de poussière ou d’humidité peut endommager ou détruire des composants
électroniques dans l’onduleur.
• N’agrandissez pas l’ouverture du boîtier.
6. Placez le manchon dans l’ouverture et vissez-le de l’intérieur avec le contre-écrou.
7. Fixez le tuyau à câbles à l’ouverture de boîtier.
8. Insérez le câble AC dans l’onduleur par le tuyau à câbles.
9. Dénudez le câble sur une longueur de 12 mm à 13 mm (0,5 in).
10. Ouvrez tous les leviers de sécurité de la plaque à bornes jusqu’en butée.
11.
Risque d’incendie en cas de raccordement de deux conducteurs à une borne
En cas de raccordement de deux conducteurs à une borne, un mauvais contact électrique peut
provoquer un incendie.
• Raccordez un conducteur maximum par borne.
12. Raccordez le conducteur de mise à la terre de
l’équipement à la borne .
